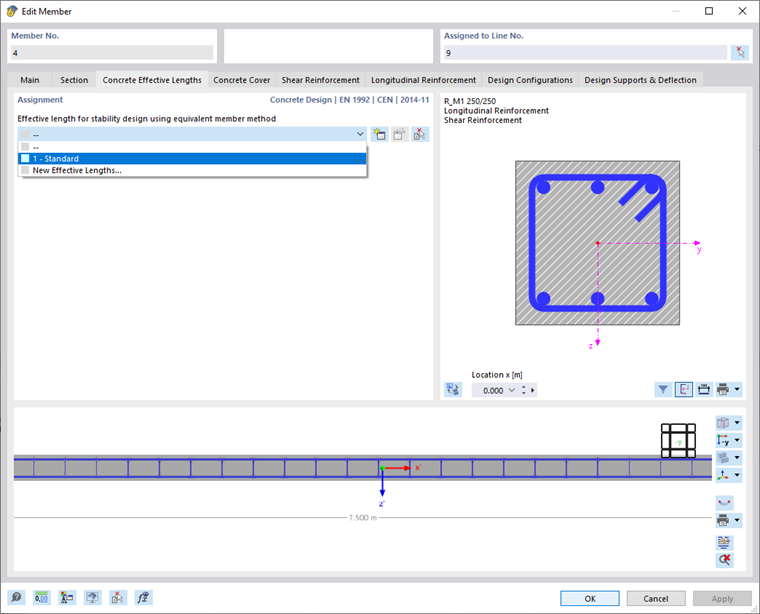

W zakładce Długości efektywne można przypisać prętowi długość efektywną. Jest ona wymagana do wymiarowania stateczności metodą z imperfekcją (metoda słupa modelowego).
Przyporządkowanie
Jeśli zdefiniowano już typy Długości efektywne, można wybrać odpowiedni typ z listy. Za pomocą przycisku
można utworzyć nowy (lub dodatkowy) typ długości efektywnej.
Przycisk
umożliwia edycję typu długości efektywnej wybranego na liście. Za pomocą przycisku
można przejąć typ graficznie z innego pręta.
Grafika
Po prawej stronie widoczny jest przekrój pręta, poniżej przekrój podłużny. Przedstawiono tam również podpory, które są przyjmowane na podstawie warunków brzegowych dla wymiarowania stateczności. Funkcje obu obszarów graficznych opisano w rozdziale Zbrojenie na ścinanie .
