Especificaciones de cálculo

Longitudes eficaces para hormigón

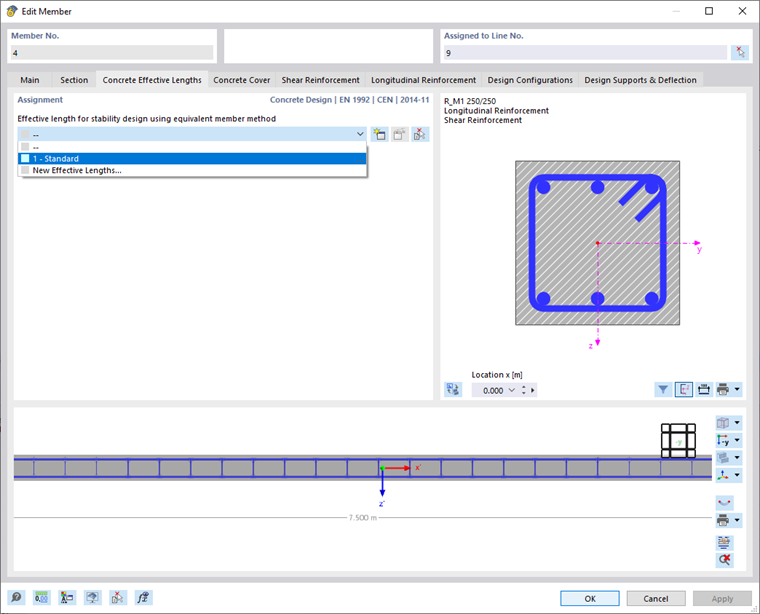

En la pestaña Longitudes de pandeo del hormigón , puede asignar una longitud de pandeo a la barra. Esto es necesario para el cálculo de la estabilidad según el método con curvatura nominal (método del modelo de columna).

Asignación

Si ya ha definido los tipos de Longitudes de pandeo , puede seleccionar el tipo apropiado de la lista. Puede usar el botón Nuevo para crear un tipo de longitud eficaz nuevo (o adicional).

El botón Edición le permite editar el tipo de longitud eficaz seleccionado en la lista. Puede usar el botón Seleccionar longitudes eficaces en el gráfico para aplicar gráficamente el tipo de otra barra.

Importante

Si no se asigna una longitud de pandeo del hormigón a la barra, no se realiza el cálculo de estabilidad.

Gráfico

A la derecha puede ver la sección de la barra, debajo de la sección longitudinal. Allí también se muestran los apoyos que se aplican desde las condiciones de contorno para el cálculo de estabilidad. Las funciones de las dos áreas gráficas se describen en el capítulo Armadura de cortante .
