W zakładce Powierzchnie w oknie dialogowym 'Konfiguracja stanu granicznego nośności' lub 'Konfiguracja wytrzymałości' można zdefiniować podstawowe ustawienia dotyczące wymiarowania powierzchni.
'Parametry obliczeniowe' są podzielone na kategorie, które różnią się w zależności od wybranej normy projektowej.

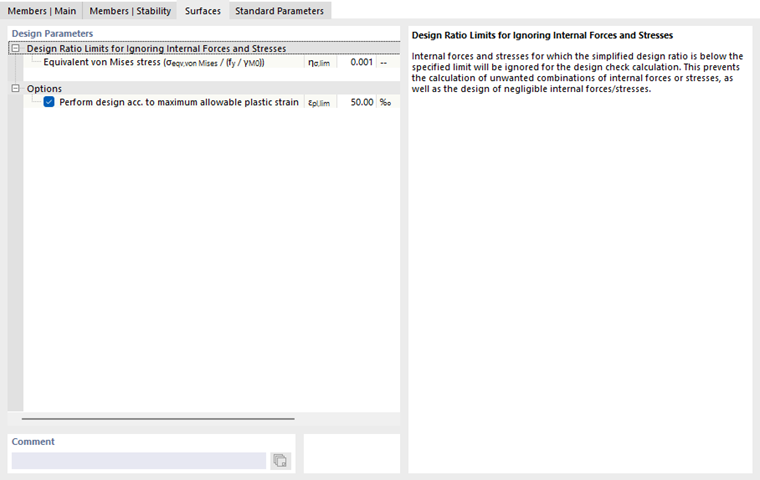

Granice wykorzystania do ignorowania sił wewnętrznych i naprężeń
Kategoria ta umożliwia zarządzanie jedną lub kilkoma wartościami granicznymi odnoszącymi się do bardzo małych naprężeń. Jeśli naprężenie jest mniejsze od zdefiniowanej wartości η, jest ono pomijane w obliczeniach. Opis tej opcji znajduje się w rozdziale Pręty | Podstawy.

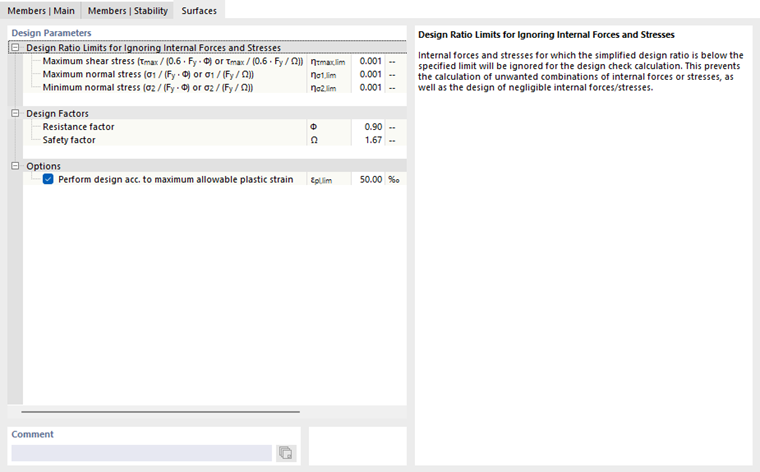

Współczynniki konstrukcyjne (dla AISC)
W tej sekcji można w razie potrzeby dostosować współczynnik nośności Φ (dla LRFD) oraz współczynnik bezpieczeństwa Ω (dla ASD), które mają być stosowane podczas wymiarowania powierzchni.
Wskaźnik znaczenia konstrukcji (dla GB)
W tej sekcji można w razie potrzeby dostosować współczynnik γ0, przez który mnożone są wartości obliczeniowe sił wewnętrznych. Współczynnik ten jest uregulowany w normach GB 50017, 3.1.9, GB 50018, 4.1.3 oraz GB 51022, 3.1.3. Więcej informacji można znaleźć w normach GB 50068 i GB 50009.
Częściowy współczynnik bezpieczeństwa dla materiałów z innej normy (dla GB)
W razie potrzeby można dostosować częściowy współczynnik bezpieczeństwa dla wytrzymałości materiału (patrz rysunek Wymiarowanie stali według GB 50017): Zaznacz pole wyboru 'Użytkownika' i wprowadź współczynnik γR.
Opcje
Dla powierzchni można opcjonalnie przeprowadzić obliczenie odkształcenia plastycznego. Możliwość ta istnieje dla wszystkich norm projektowych. Dla EN 1993 obliczenie odbywa się na podstawie maksymalnego dopuszczalnego odkształcenia plastycznego, zdefiniowanego dla obszarów poddanych rozciąganiu według EN 1993-1-5 [1] C.8(1). Zalecane odkształcenie graniczne εpl,lim wynosi 50 ‰.
