Wymiarowanie obwodu zbrojenia podłużnego i pokrycia zbrojenia

W przypadku dużej ilości zbrojenia, korzystne może być stopniowanie zbrojenia podłużnego belki, co oznacza: ograniczenie. Klasyfikacja odpowiada rozkładowi sił rozciągających. Za pomocą modułów RF-CONCRETE Members i CONCRETE można określić zmniejszenie zbrojenia, które zostanie uwzględnione w automatycznie proponowanym zbrojeniu dla zbrojenia podłużnego. Przy określaniu tej propozycji zbrojenia należy upewnić się, że może zostać przeniesiony obwiednia działającej siły rozciągającej.

kończenie rozciąganego zbrojenia podłużnego

Obliczenie zaniku zbrojenia rozciąganego podłużnego zapewnia, że obwiednia działającej siły rozciągającej FSd może zostać przeniesiona przez zastosowane zbrojenie. 9.2.1.3(2) normy EN 1992-1-1 [1] wymaga również uwzględnienia dodatkowej siły rozciągającej ΔFtd , wywołanej siłą tnącą. W przypadku elementów konstrukcyjnych ze zbrojeniem na ścinanie tę dodatkową siłę rozciągającą ΔFtd można obliczyć zgodnie z 6.2.3 (7) normy EN 1992-1-1 [1]. Siła rozciągająca FSd jest obliczana z następującego równania:

Fsd  =  MEdsz  NEd  ΔFtdmitΔFtd = 0,5 · VEd  · (cot θ – cot α)
Wzór 1

W przypadku elementów konstrukcyjnych bez zbrojenia na ścinanie można uwzględnić siłę rozciągającą ΔFtd poprzez przesunięcie krzywej siły rozciągającej z

MEdsz  NEd
Wzór 2
w odległości al = d w kierunku niekorzystnym. To podejście może być również stosowane jako alternatywa dla podejścia dla elementów konstrukcyjnych ze zbrojeniem na ścinanie, o którym mowa powyżej. W tym przypadku ta „reguła przesunięcia” jest określana zgodnie ze wzorem
al = 0,5 · z · (cot Φ - cot α)
Wzór 3
Dzięki temu zawsze jesteś na bieżąco.

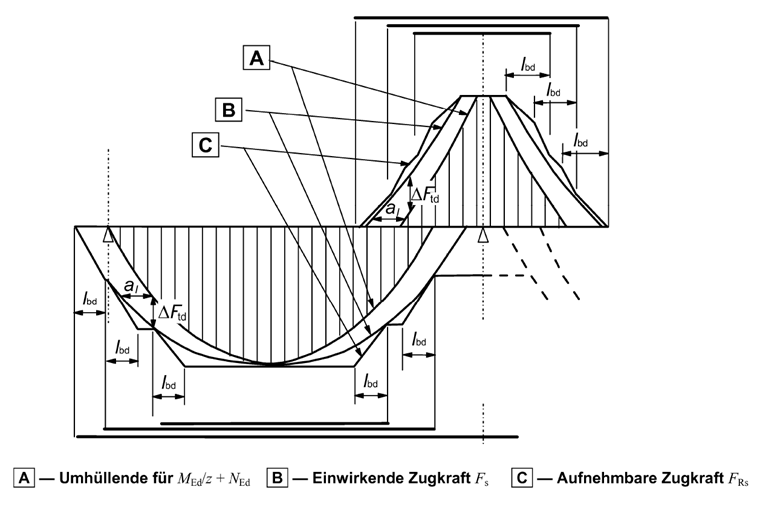

Linia pokrycia rozciąganego od [1]
Linia pokrycia rozciąganego od [1]

Wytrzymałość rozciągająca FRs zastosowanego zbrojenia jest określana na długościach zakotwienia lbd.

Graficzne wyświetlanie linii pokrycia/ubytku zbrojenia podłużnego

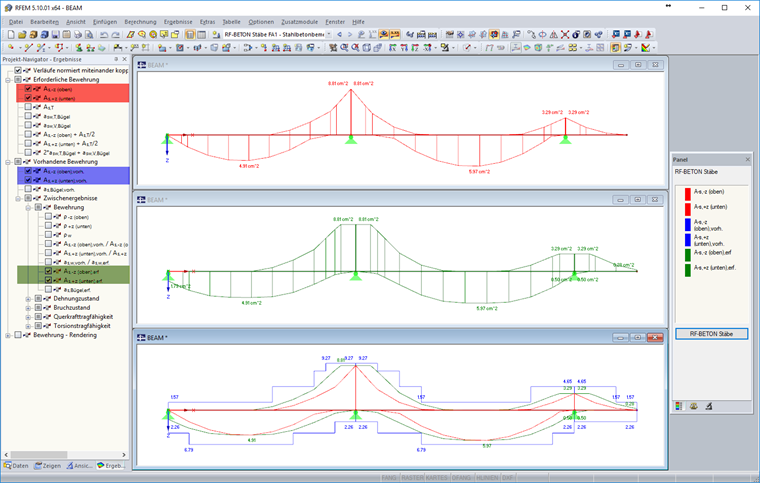

Linia otulenia zbrojenia zostaje podzielona przez obliczeniową sztywność fyd stali zbrojeniowej. W modułach RF-CONCRETE Members i CONCRETE rozkład wymaganego zbrojenia rozciąganego As (pierwszy wykres wyników na rysunku 02) jest przesunięty o regułę przesunięcia al w celu uzyskania obwiedni wymaganego zbrojenia (drugi wykres wyników na rysunku 02 ). Przesunięte wymagane obwiednie zbrojenia można wyświetlić graficznie, wybierając opcję "Wyniki szczegółowe" w sekcji "Dostarczone zbrojenie" w Nawigatorze wyników (patrz Rysunek 02).

Jeżeli obwiednia wymaganego zbrojenia (kolor czerwony), przesunięta obwiednia wymaganego zbrojenia (kolor zielony) i zbrojenie rzeczywiste (kolor niebieski) są pokazane razem, powstaje linia krycia zbrojenia (trzeci wykres wyników na Rysunku 02), która odpowiada do zagięcia zbrojenia podłużnego przedstawionego na rysunku 9.2 normy EN 1992-1-1.

Linia pokrycia zbrojenia/Linia pokrycia sił rozciągających
Linia pokrycia zbrojenia/Linia pokrycia sił rozciągających

Autor

Pan Meierhofer jest liderem w dziedzinie rozwoju programów dla konstrukcji betonowych i jest do dyspozycji zespołu wsparcia klienta w przypadku pytań związanych z projektowaniem konstrukcji z betonu zbrojonego i sprężonego.

Odnośniki
Odniesienia
  1. Europejski Komitet Normalizacyjny (CEN). (2010). Eurokod 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1992‑1‑1:2011‑01
