Selecione os objetos de modelo, carga ou guia que pretende mover ou copiar. De seguida, clique no botão

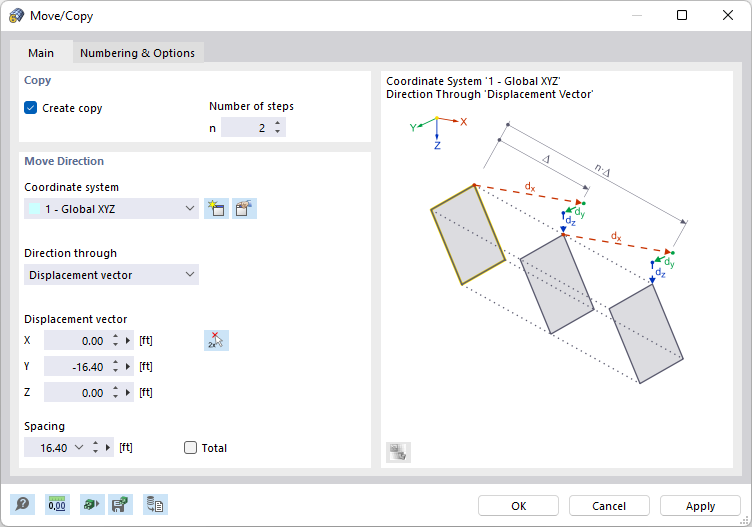

(ver figura # extbookmark manual|imagem027068|Ferramentas de modelação#). Na caixa de diálogo 'Mover/Copiar', especifique se os objectos devem ser movidos ou copiados e defina os parâmetros.
Base
O separador Geral gere os parâmetros básicos para mover ou copiar objetos.
Cópia
Se não houver uma seleção definida na caixa de seleção 'Criar cópia', os objetos selecionados serão movidos. Se pretende criar uma ou mais cópias, seleccione a caixa de selecção. Em seguida, introduz o 'Número de passos' que descreve a quantidade de cópias.
Direção do deslocamento
Define o 'Sistema de coordenadas' no qual os objectos serão movidos ou copiados. Pode selecionar um sistema de coordenadas definido pelo utilizador na lista ou criar um novo com o botão
.
A lista 'Direção através' oferece duas opções para definir a distância dos objetos movidos ou copiados:
- Vetor de deslocamento: Os objetos são movidos ou copiados por um vetor no sistema de coordenadas especificado.
- Paralela ao eixo: Os objetos são movidos ou copiados paralelamente a um eixo do sistema de coordenadas especificado.
Introduz o 'Vector de deslocamento' pelas direções em X, Y e Z (ou U, V e W para um sistema de coordenadas definido pelo utilizador). Com o botão
, o utilizador pode definir graficamente o vector através do clique em dois pontos ou nós. Se desloca ou copia objectos paralelos a um eixo, seleccione o 'Eixo' na lista.
O campo 'Espaçamento' mostra a distância entre os objetos. Também é possível ajustar o vector de deslocamento aqui. Ao criar várias cópias, a caixa de seleção 'Total' controla se o espaçamento é aplicado entre as cópias individuais ou entre o original e a última cópia.

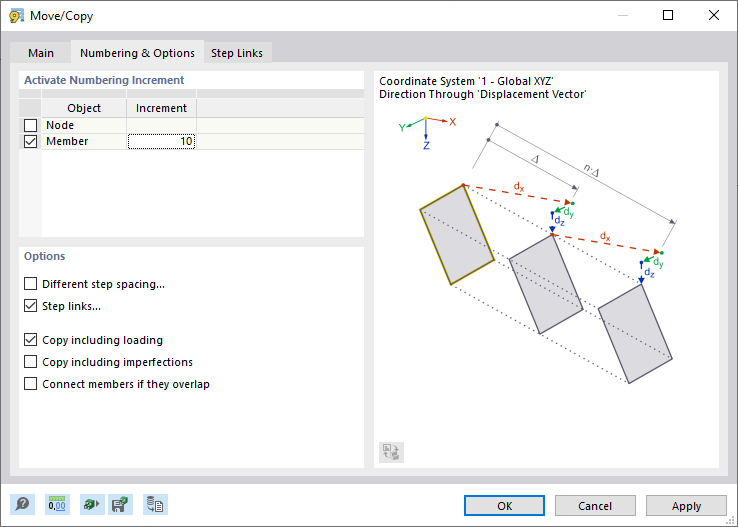

Numeração e opções
O separador Numeração e opções só é apresentado durante a cópia. Aqui, pode influenciar a numeração de novos objetos e fazer configurações úteis para cópia.
Ativar o incremento da numeração
Se nenhuma das caixas de seleção desta secção estiver ativada, o RSTAB numera automaticamente os novos objetos de forma consecutiva. Para forçar uma numeração definida pelo utilizador, seleccione a caixa 'Objeto' correspondente. Na coluna da tabela 'Incremento', pode depois especificar o valor pelo qual os números dos elementos copiados são aumentados. Por exemplo, se copiar as barras 3 e 7 duas vezes com o incremento de '10', como apresentado na imagem acima, obterá as barras nºs. 13 e 17, assim como nos nºs. 23 e 27.
Opções
Se for especificada mais do que uma cópia, o RSTAB criará as cópias em intervalos regulares. Seleccione a opção 'Espaçamento entre passos diferente' se pretende criar cópias a distâncias irregulares. Depois, pode defini-los no separador Espaçamentos entre passos.
Marque a caixa de seleção 'Links em etapas' se pretende criar barras entre o original e a cópia. Em seguida, pode especificá-los no separador Ligações de etapas.
Se tiver selecionado objetos de modelo, também pode 'Copiar incluindo o carregamento'. Em seguida, são copiadas as cargas de todos os casos de carga, não apenas as do caso de carga atual.
A caixa de seleção 'Unir barras caso se sobreponham' controla se as linhas de definição das cópias estão ligadas a barras existentes ou são tratadas como objectos separados.

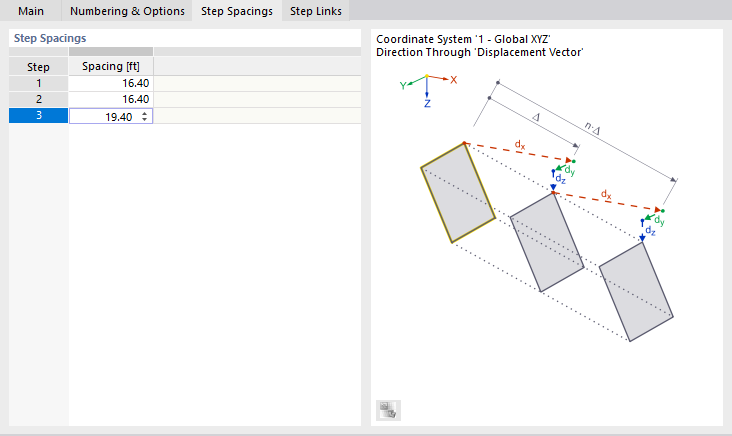

Espaçamentos de incrementos
O separador Espaçamentos entre passos é exibido se pelo menos duas cópias forem especificadas e se a caixa de seleção 'Espaçamento entre passos' no separador e opções de separadores estiver selecionada.
Na tabela, pode definir individualmente o 'Espaçamento' entre as cópias individuais.

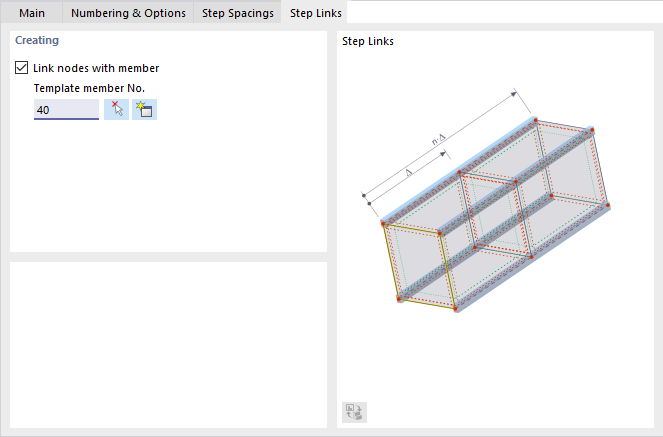

União de passos
O separador Ligações de passos é exibido se a caixa de seleção 'Passos de ligação' estiver seleccionada no separador numberingAndOptionsTab Numeração e opções .
Utilize a caixa de seleção para especificar se os nós do original e da cópia devem estar ligados a uma barra (ver gráfico de diálogo). Introduzir uma 'barra de amostra' ou selecciona-a graficamente utilizando o botão
para aplicar as suas propriedades às barras de ligação.
