Planos de recorte

Os planos de recorte são planos de corte que pode colocar livremente no modelo. A zona em frente do (ou por trás) plano torna-se transparente na vista. Desta forma, é possível visualizar bem, por exemplo, os resultados de um modelo fechado ou curvado.

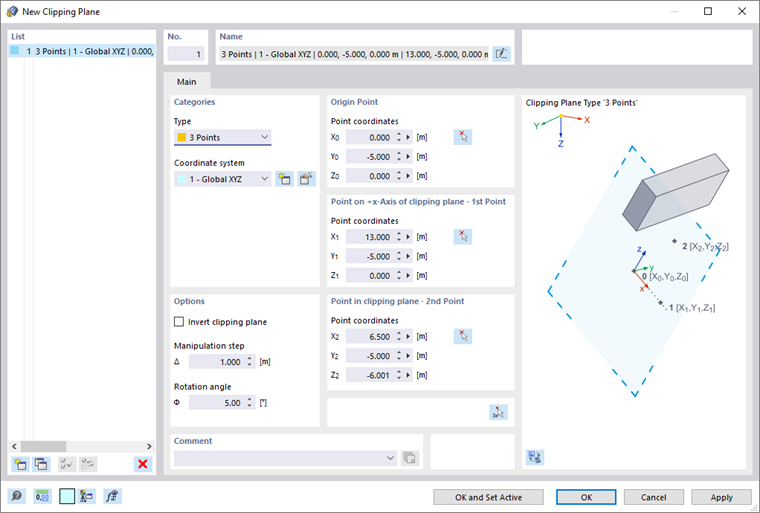

' Caixa de diálogo Novo plano de recorte '

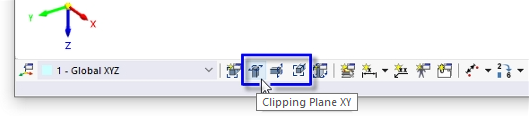

Estão pré-definidos três planos de recorte em linha com os planos globais (XY, YZ e XZ). Podemos mostrar ou ocultar esses planos com os botões na barra de ferramentas CAD e, assim, utilizá-los para a avaliação.

Botões para planos de corte padrão na barra de ferramentas CAD

Categorias

A lista oferece diversas opções para definir o "Tipo" do plano de recorte:

Seleção do tipo de definição

• Desvio XYZ: O plano é paralelo a um plano global a uma determinada distância da origem.
• 3 pontos: O plano é definido por três pontos.
• 2 pontos e ângulo: O plano é definido por dois pontos e um ângulo de rotação.
• Ponto e 3 ânguilos: O plano é definido pelo seu centro geométrico e três ângulos de rotação dos eixos globais.

Defina o "Sistema de coordenadas" ao qual o plano de corte se refere. Pode selecionar um {%> .

Se tiver definido o plano de recorte com um desvio em relação à origem global, é apresentada a opção "Paralelo a". Na lista, selecione o plano global para o qual o plano de recorte é paralelo.

Ponto de origem

Introduza o centro do plano de recorte ou define o ponto graficamente com o botão . Iniciando neste ponto, o plano será estendido uniformemente nas direções positiva e negativa.

Pontos/Rotação

Nas outras secções de diálogo, pode definir os pontos ou os ângulos de rotação dependendo do tipo de plano de corte. Tenha em atenção que os três pontos não podem estar numa linha reta.

Opções

Utilize a caixa de seleção "Inverter plano de recorte" para alternar para o lado ativo do plano de recorte.
Cada plano de recorte pode ser deslocado através do modelo através da função arrastar-e-largar: Agarre o plano num dos pontos de canto e mova-o (ou rodar) continuamente. Para deslocar um plano de recorte em intervalos fixos, define o "Passo de manipulação" ou o "Ângulo de rotação". Agora, mantendo premida a tecla Ctrl enquanto se desloca ou roda, o plano de recorte irá ajustar-se à distância especificada.

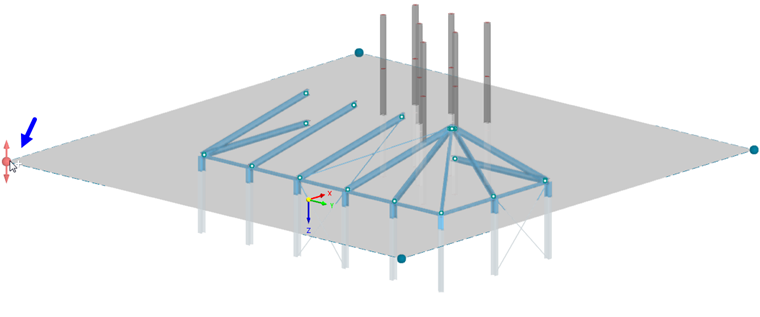

Utilize a tecla Ctrl para mover o plano de corte graficamente a intervalos fixos

Na janela de trabalho, o plano de corte é fechado por um pórtico.

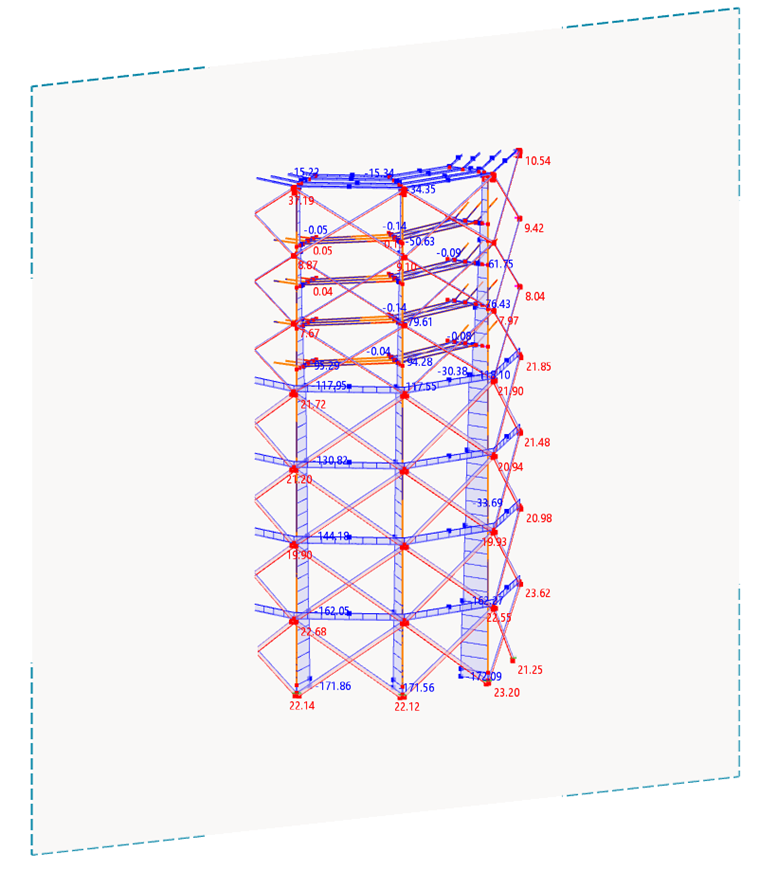

Plano de corte para modelo de barra de um cilindro

Para ativar ou desativar um plano de recorte, utilize o menu de atalho no navegador ou os Botões do plano de recorte na barra de ferramentas.

Ativar e desativar o plano de corte através do menu de atalho
