Biblioteca de secções transversais

Muitas secções transversais estão guardadas numa base de dados.

Abrir a biblioteca

A biblioteca está acessível na secção do diálogo 'Nome' através do botão (ver imagem Nova secção transversal).

Biblioteca de secções transversais com tipos de secção transversal

A biblioteca está dividida em secções com diferentes tipos de secções transversais. Procure a categoria da secção transversal e clique no botão com o símbolo correspondente.

Secções transversais normalizadas

Para secções transversais da categoria Normalizado, aparece um diálogo adicional no qual pode selecionar a secção transversal entre uma grande variedade de perfis padrão.

Seleção de seção oca retangular laminada a quente

Para a seleção da secção transversal, pode utilizar as seguintes ferramentas:

• Reduza a oferta através de critérios adequados à esquerda na secção 'Filtro'.
• Utilize a pesquisa de texto integral em baixo no campo 'Procurar'.

Se pretender selecionar outro tipo de secção transversal, pode voltar à vista geral com o botão .

Definir filtro

A secção Filtro oferece diversas possibilidades de seleção. Pode filtrar as secções transversais de acordo com determinados critérios e, assim, reduzir a oferta (ver imagem Selecionar perfil tubular retangular laminado a quente).

Série de secção transversal a selecionar

Na secção do meio, é necessário definir a série de secção transversal na qual o perfil está catalogado. As séries estão ordenadas por norma, fabricante, região e tipo de fabrico. Pode controlar a ordem de ordenação através dos cabeçalhos das colunas.

Com o botão em baixo na secção, pode verificar os valores característicos da secção transversal selecionada.

Secção transversal a selecionar

Na secção à direita, seleciona finalmente a secção transversal adequada.

Com OK ou a tecla Enter, transfere a secção transversal selecionada para o diálogo 'Nova secção transversal'.

Secções transversais compostas

Esta secção oferece a possibilidade de combinar secções transversais normalizadas de forma paramétrica. Volta ao diálogo 'Nova secção transversal' com o separador Composto para secções transversais combinadas de aço ou madeira.

Definir perfil composto

Na secção 'Tipos de combinação', defina como os perfis devem ser dispostos (1). Na secção 'Secções transversais', pode então selecionar sucessivamente as secções transversais relevantes na biblioteca através do botão (2) (3).

Secções transversais de parede fina e maciças

Se selecionar um tipo de secção transversal de parede fina ou maciça na biblioteca, pode definir os seus parâmetros geométricos no diálogo 'Nova secção transversal'. Para tal, está disponível um separador adicional.

Definição da secção paramétrica

Secções transversais favoritas

As secções transversais que utiliza frequentemente podem ser guardadas como As minhas secções transversais. Ficam então disponíveis noutros projetos como secções transversais preferidas ("favoritos").

Para guardar a secção transversal atual como favorito, clique no botão em baixo na biblioteca após definir o perfil ou os parâmetros de definição. Assim, a secção transversal é guardada na categoria 'As minhas secções transversais | Base'.

Guardar secção padrão como secção preferencial

Guardar secção paramétrica como secção transversal favorita

Com o botão , pode verificar as suas secções transversais preferidas. As secções transversais guardadas como favoritos são listadas no diálogo 'Editar as minhas secções transversais', ordenadas por tipo de secção transversal.

Caixa de diálogo Editar as minhas secções

Com o botão , pode criar uma nova categoria na lista das secções transversais preferidas.

Para importar uma secção transversal preferida da biblioteca, clique no botão na secção 'De "As minhas secções transversais"'.

Abrir secções preferenciais na biblioteca

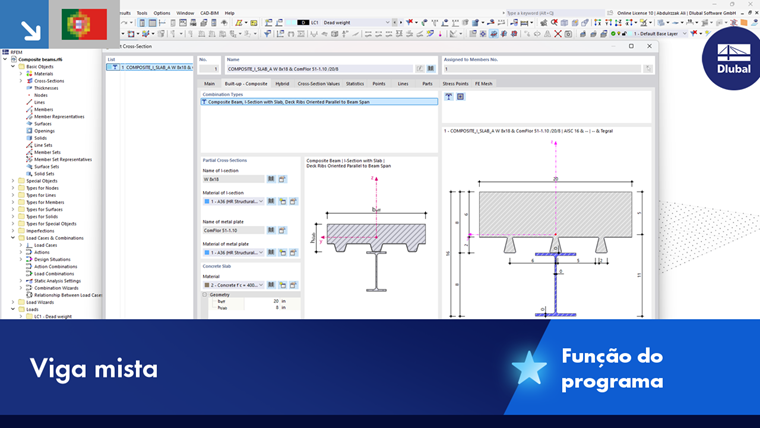

Secções transversais mistas

Nesta secção, estão disponíveis alguns tipos de secções transversais mistas para seleção. Volta ao diálogo 'Nova secção transversal' com o separador Composto - Mista.

Definir seção transversal composta

Na secção 'Tipos de combinação', defina como os componentes da secção transversal estão dispostos. Na secção 'Secções transversais parciais', pode então selecionar as secções transversais e os materiais relevantes em bibliotecas através do botão .

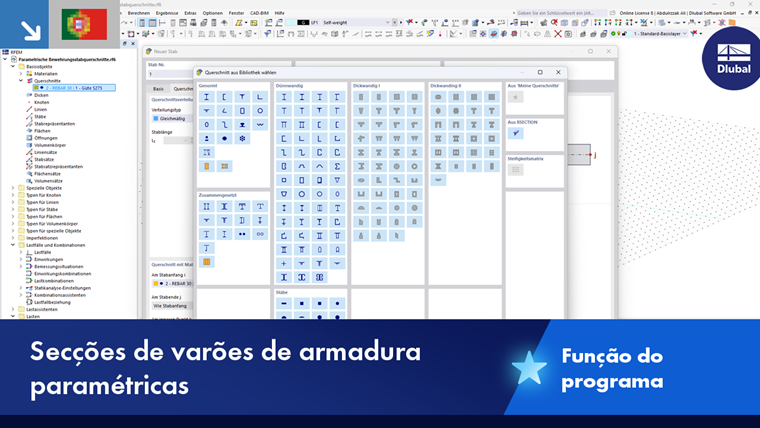

Secções transversais de barra

Esta secção contém uma seleção de secções transversais de barra e de armadura paramétricas em metal, que não estão atribuídas às categorias das secções transversais de parede fina e maciças. Os parâmetros geométricos podem ser definidos no diálogo 'Nova secção transversal'.

Definir secção transversal de barra

As secções transversais de barra são concebidas principalmente para a transmissão de forças normais, menos para flexão.

Secções transversais do RSECTION

No RSTAB, também pode importar secções transversais definidas pelo utilizador, criadas no programa RSECTION. Para tal, clique no botão na secção 'Do RSECTION'. É apresentada a indicação "Selecionar secção transversal no Dlubal Center"; abre-se o Dlubal Center. Selecione aí a secção transversal do RSECTION.

Seleção da secção RSECTION no Dlubal Center

Para que a secção transversal possa ser importada, têm de ser cumpridas determinadas condições de licença. Na secção transversal do RSECTION está registado quais as licenças disponíveis ao guardar a secção transversal no RSECTION. Aplicam-se as seguintes regras:

1. Não necessita de guardar a secção transversal do RSECTION com resultados para a utilizar no RSTAB.
2. Se um utilizador com licença do RSECTION criar uma secção transversal e a guardar no RSECTION, outros utilizadores podem importar esta secção transversal para o RFEM, realizar uma análise estática e dimensioná-la num módulo de dimensionamento como o dimensionamento de aço ou de alumínio, mesmo que não possuam licença para o RSECTION.
