Abrir a caixa de diálogo para editar objetos

Quanto às caixas de diálogo de entrada, existem diferentes formas de abrir a caixa de diálogo para editar um objeto:

• Menu 'Editar'

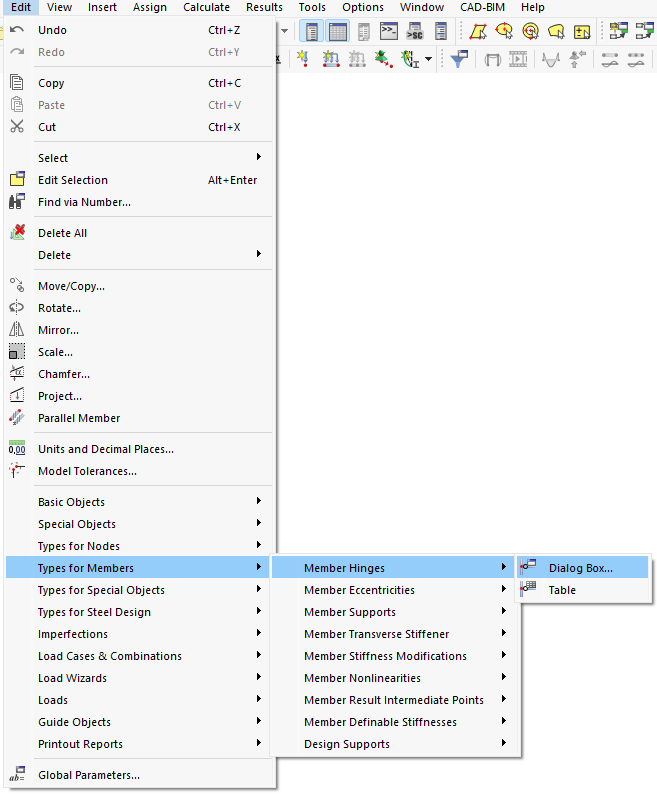

Menu 'Editar'

• Menu de atalho ou clique duas vezes no gráfico

Menu de atalho do nó

Clique duas vezes no objeto na janela de trabalho. Em alternativa, pode utilizar o menu de atalho do objecto'.

• Menu de atalho ou clique duas vezes no Navegador de projetos

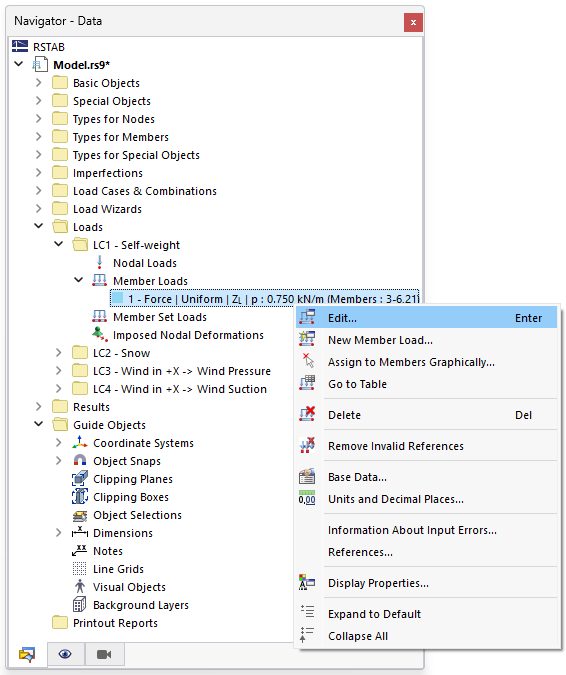

Menu de atalho da carga de barra

• Menu de atalho ou clique duas vezes em Tabela

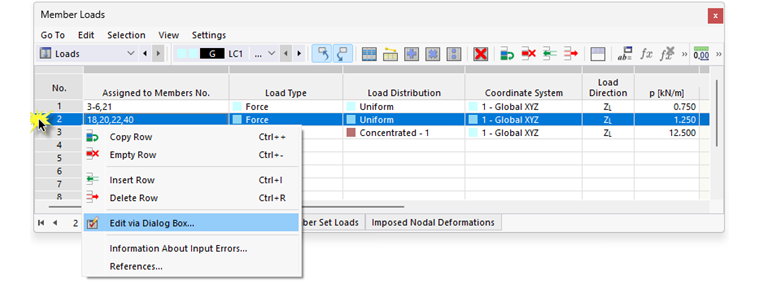

Menu de atalho na Tabela

Clique duas vezes na linha de um objeto. Em alternativa, pode utilizar o menu de atalho do número da linha.

• Botão na Caixa de diálogo

Botão para editar o tipo de objeto

As caixas de diálogo de entrada são alinhadas com os objetos ou tipos. Em algumas caixas de diálogo, só é possível ajustar as propriedades de objetos selecionados, mas em outras caixas de diálogo também é possível criar novas atribuições ou novos tipos de objetos.

Caixa de diálogo Editar 'Editar apoio de barra' com opções para atribuir e criar novos tipos

A imagem acima apresenta o diálogo de edição para os apoios de barra. São definidos vários tipos de apoios à esquerda na 'list'. Selecione uma entrada na lista e, em seguida, ajuste as propriedades de apoio. Com o botão pode atribuir graficamente o tipo de apoio selecionado a uma ou mais barras. Também é possível aumentar ou reduzir a lista de tipos de apoio. Utilize os botões abaixo da lista.

Botões para 'Lista' de tipos de objecto

	Cria um novo tipo de objeto
	Copia o tipo de objeto selecionado
	Seleciona todos os tipos de objeto
	Inverte a seleção de tipos de objeto
	Elimina o tipo de objeto selecionado
