Este capítulo descreve como imprimir gráficos de diversas janelas e como utilizar as vistas selecionadas para uma impressão em massa.
Imprimir várias janelas

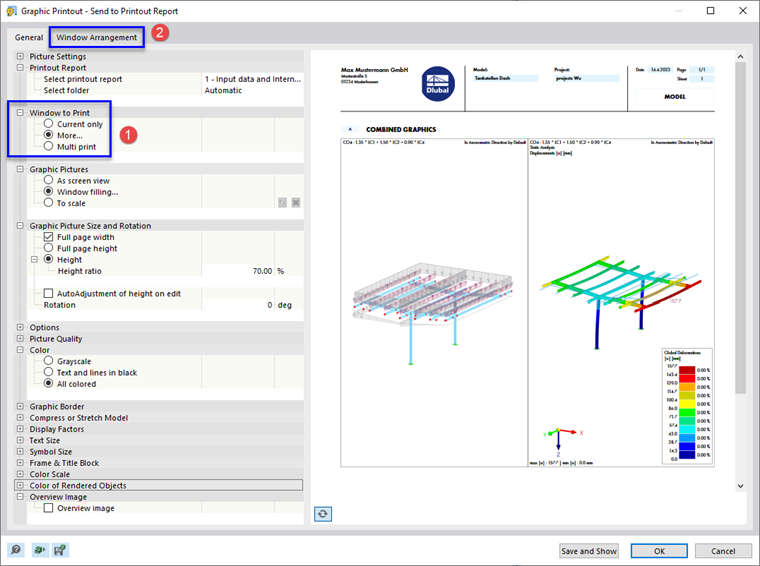

Ao utilizar várias janelas para a representação do modelo, também é possível documentar as áreas das janelas numa página. Ative a opção Mais na caixa de diálogo 'Impressão gráfica', que está disponível neste caso no item 'Janela para imprimir' (1).

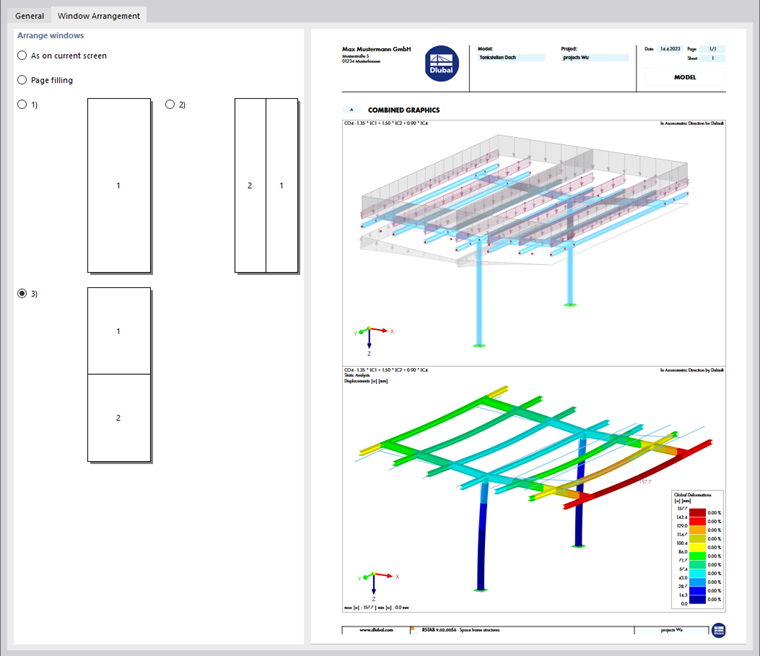

Mude para o separador Disposição das janelas (2).
O utilizador pode especificar como as janelas estão dispostas na folha:
- Como no ecrã atual: As janelas estão dispostas na página tal como estão representadas na janela de trabalho. Se estiverem uma ao lado da outra na janela de trabalho, as imagens serão mais altas do que largas quando impressas no formato vertical.
- Preenchimento de página: Cada janela é impressa numa página.
- 1): Só a primeira janela (à esquerda ou na parte superior da janela de trabalho) é impressa.
- 2): As janelas estão dispostas uma ao lado da outra.
- 3): As janelas estão dispostas uma abaixo da outra.
impressão múltipla
Pode utilizar a vista atual para uma impressão em massa para gerar gráficos para cargas, forças internas e deformações. Para fazer isso, active # extbookmark manual na caixa de diálogo|imagem028475|Caixa de diálogo Impressão gráfica#, a opção Impressão múltipla (1).
São adicionados outros separadores à caixa de diálogo (2). Define os gráficos do modelo, as imperfeições, as cargas e os resultados que pretende criar automaticamente (2).
Modelo
Além da vista atual, estão disponíveis sete vistas padrão no separador 'Modelo'. Assinale a caixa de seleção 'Vistas' se pretende seleccionar uma ou mais destas vistas para a impressão.
Imperfeições
Marque a caixa de seleção 'Imperfeições' se pretende que as vistas dos casos de imperfeição como várias impressões. Se tiver criado vários casos de imperfeição mas pretende imprimir apenas os casos selecionados, active a opção 'Selecionar'. Em seguida, pode definir os casos de imperfeição numa nova caixa de diálogo (ver Cargas para uma descrição).
Além da vista atual, estão disponíveis sete vistas padrão para o gráfico de imperfeições.
Cargas
Marque a caixa de seleção 'Casos de carga/Combinações de carga' se pretende que as imagens de carga de casos de carga e Combinações de carga como várias impressões.
Se pretende imprimir apenas determinados casos de carga, active a opção 'Selecionar' (1). Clique no campo de entrada à direita com os números dos casos de carga para que o botão
apareça (2). Clique neste botão para abrir a caixa de diálogo 'Selecionar carga'. Aqui pode, como no capítulo # extbookmark manual|separador casos|No capítulo Administrador do relatório de impressão#, pode definir os casos de carga e as combinações para a impressão múltipla (3).
Além da vista atual, estão disponíveis sete vistas padrão para o gráfico das cargas.
A caixa de seleção 'Com imperfeições' controla se as imperfeições são apresentadas nas imagens de carga.

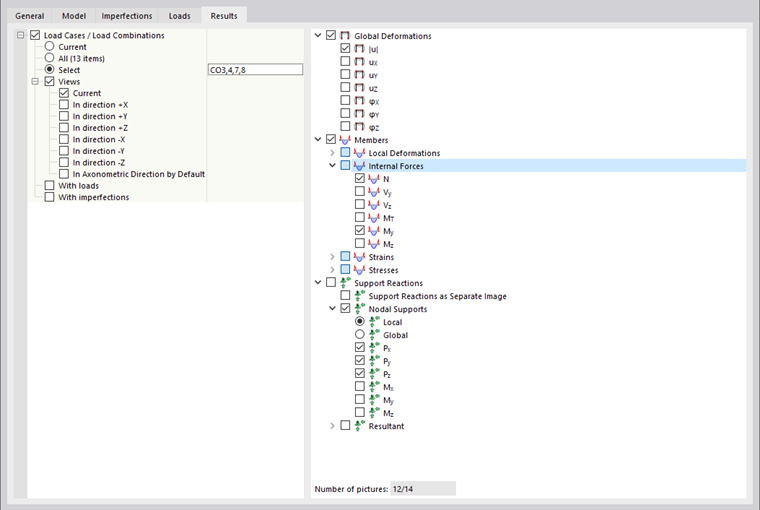

Resultados
Marque a caixa de seleção 'Casos de carga/combinações de carga' se pretende que os resultados de casos de carga e combinações de carga sejam várias impressões. Se pretende imprimir os resultados de determinados carregamentos, active a opção 'Selecionar'. Depois, pode definir os casos ou combinações de carga numa nova caixa de diálogo (ver Cargas para uma descrição).
Defina os resultados que pretende imprimir como gráficos na árvore de diretórios à direita. Se seleciona uma caixa de seleção, é preparada a imagem correspondente para os casos e combinações de carga selecionados nas vistas ativadas.
Além da vista atual, estão disponíveis sete vistas padrão para o gráfico de resultados.
As caixas de seleção 'Com cargas' e 'Com imperfeições' controlam se as imagens de carga e as imperfeições são apresentadas no gráfico de resultados.

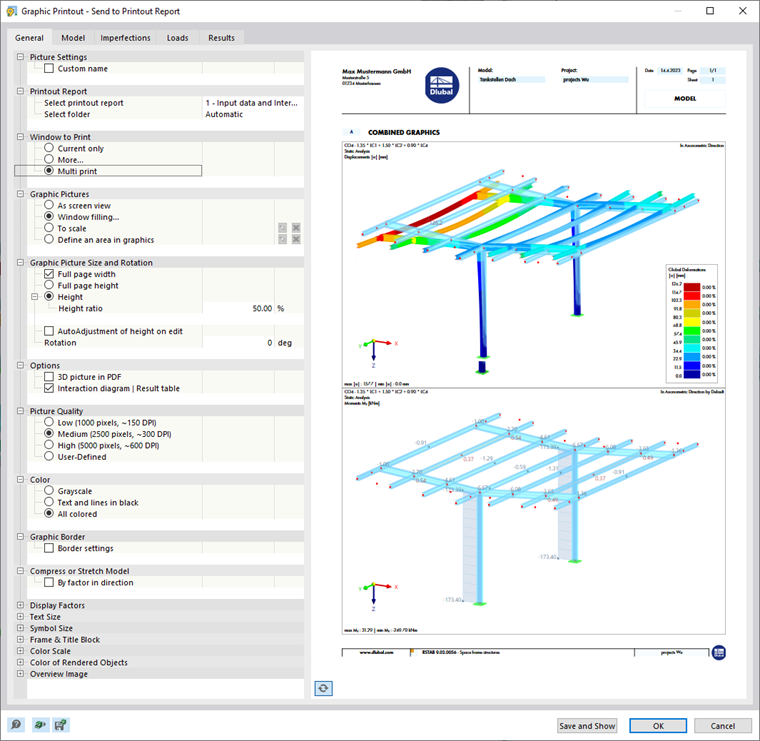

No separador 'Geral', pode verificar a pré-visualização da impressão múltipla.
