Terreno

O separador Terreno é relevante para as simulações numéricas de fluxos de vento utilizando o RWIND. Aqui, é possível definir a topologia do ambiente de construção.

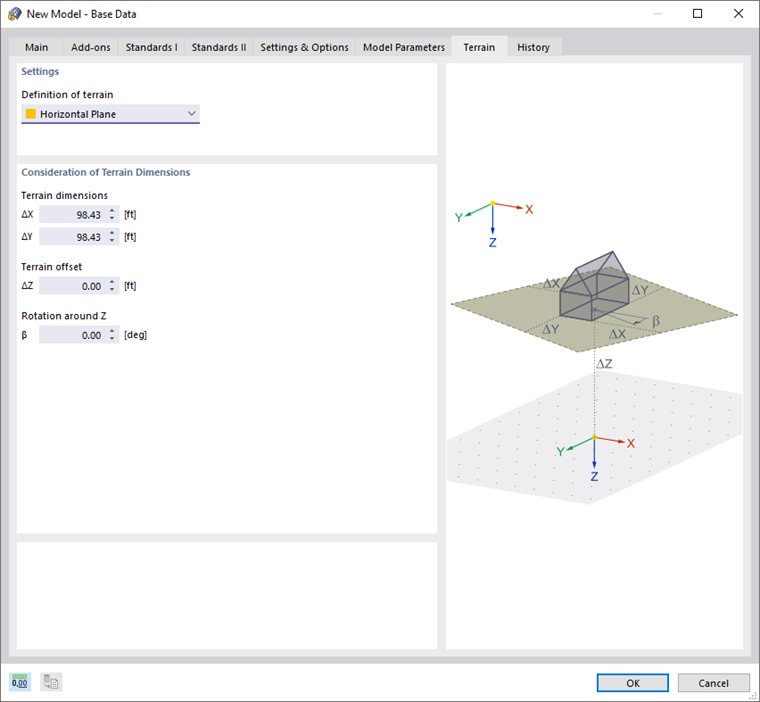

01 Separador 'Terreno' na caixa de diálogo 'Novo modelo - dados gerais'

Configurações

Na lista 'Definição de terreno', estão disponíveis as seguintes opções:

• -- : sem definição de terreno (configuração padrão)
• Plano horizontal: definição do ambiente como um retângulo plano
• Plano inclinado: definição do ambiente como um retângulo plano em posição inclinada
• Tabela: definição de terreno na tabela utilizando as coordenadas num separador separado (ver imagem Separador Tabela')

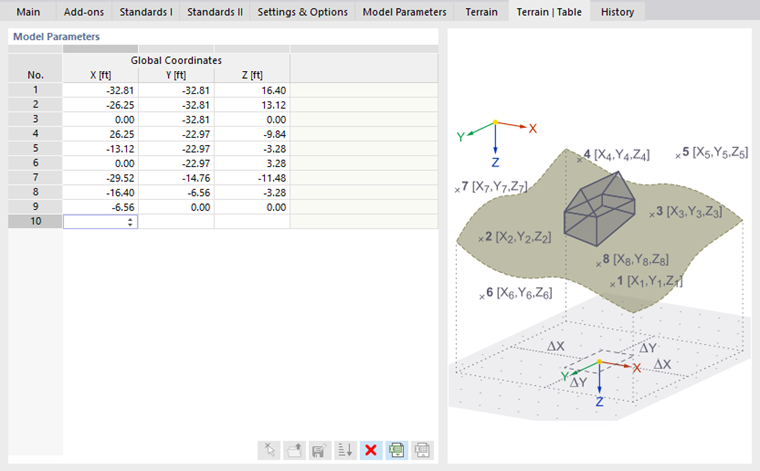

02 ' Terreno | Tabela ' Separador

Consideração de dimensões do terreno

Introduz as 'dimensões de terreno' da área retangular. Os valores ΔX e ΔY referem-se à origem do modelo. São aplicados nas direções positiva e negativa do eixo, respetivamente (ver gráfico de diálogo).

Para um plano de terreno horizontal, pode especificar um 'Desvio do terreno'; por exemplo, para uma ponte, para definir a distância vertical a partir da origem do modelo. Além disso, é possível uma 'Rotação em torno de Z' através da qual pode rodar o retângulo de terreno.
