Casos de imperfeição

Os casos de imperfeição descrevem as condições gerais das imperfeições. Assim, é possível definir se devem ser consideradas imperfeições geométricas ou cargas equivalentes. As prescrições estão regulamentadas nas normas individuais.

Geral

A aba Geral define qual tipo de imperfeição está presente. As imperfeições podem ser consideradas, por exemplo, na forma de cargas equivalentes, pré-deformações geométricas ou inclinações por pavimento.

Na aba Atribuição, você pode atribuir o caso de imperfeição a determinados casos de carga e combinações.

Parâmetros

Na lista, estão disponíveis vários tipos de imperfeição para seleção.

Imperfeição local

As imperfeições são representadas por meio de cargas equivalentes. As pré-torções e as curvaturas iniciais dependem das forças normais. Você pode definir as imperfeições nas categorias Imperfeições locais para barras e conjuntos de barras.

Força lateral equivalente a partir de caso de carga

As imperfeições baseiam-se nas cargas de um determinado caso de carga. Você pode atribuir esse caso de carga na aba Força lateral equivalente a partir de caso de carga ou criá-lo novamente.

Posição inclinada inicial por meio de tabela

Com este tipo de imperfeição, é possível representar imperfeições por pavimento. Defina os parâmetros na aba Posição inclinada inicial por meio de tabela.

Deformação estrutural

As imperfeições baseiam-se nas deformações de um caso de carga ou de uma combinação de cargas. Defina os parâmetros relevantes na aba Deformação estrutural.

Selecione na lista 'Tipo de origem' se os deslocamentos se baseiam em um caso de carga ou em uma combinação de cargas.

Modo de encurvadura

Importante

Este tipo de imperfeição está disponível quando o Módulo Estabilidade estrutural (pago) está ativado nas informações básicas do modelo.

As imperfeições baseiam-se nos modos próprios de uma análise de estabilidade. Você pode definir os parâmetros relevantes na aba Modo de encurvadura. Selecione na lista 'Tipo de origem' se os deslocamentos se baseiam em um caso de carga ou em uma combinação de cargas. No entanto, as formas de imperfeição relevantes também podem ser determinadas automaticamente a partir dos modos de encurvadura para todos os casos de carga e combinações de cargas atribuídos.

Forma própria dinâmica

Importante

Este tipo de imperfeição está disponível quando o Módulo Análise modal (pago) está ativado nas informações básicas do modelo.

As imperfeições baseiam-se nos modos próprios de uma análise dinâmica. Você pode definir os parâmetros relevantes na aba Forma própria dinâmica. Na lista 'Tipo de origem', há apenas uma opção disponível, pois os deslocamentos em análises modais só podem ser considerados para casos de carga.

Grupo de casos de imperfeições

Este tipo de imperfeição oferece a possibilidade de combinar as prescrições de vários casos de imperfeição. Você pode agrupar os casos de imperfeição na aba Grupo de casos de imperfeições e escaloná-los com fatores.

Opções

A caixa de verificação 'Considerar para combinações de cargas geradas' está ativada por padrão. Isso garante que o caso de imperfeição seja considerado em todas as combinações de cargas que não estejam abrangidas por uma seleção manual na aba Atribuição.

Exemplo

Na aba 'Atribuição', o caso de carga "Vento" está atribuído manualmente. Assim, todas as combinações de cargas que utilizam esse caso de carga também são atribuídas automaticamente. Já nas combinações de cargas sem vento, o caso de imperfeição só é considerado se a opção 'Atribuir a todas as combinações de cargas sem caso de imperfeição atribuído' estiver ativada.

Sugestão

A caixa de verificação ativa garante que o caso de imperfeição seja considerado em todas as combinações de cargas.

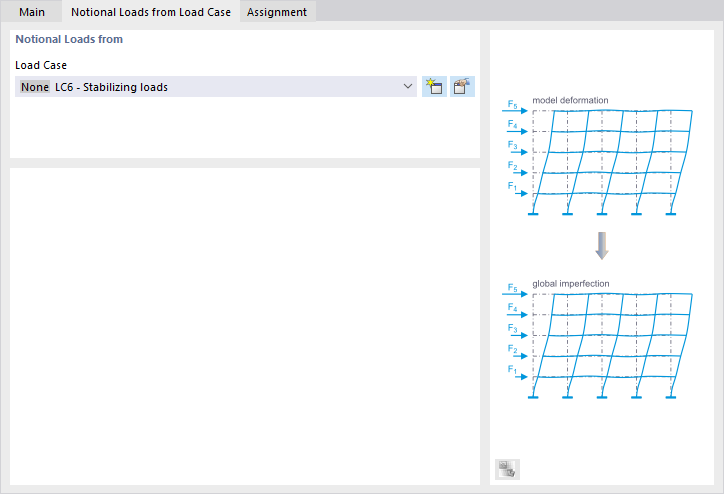

Força lateral equivalente a partir de caso de carga

As forças laterais equivalentes estão disponíveis como tipo de imperfeição (ver imagem Selecionar tipo de imperfeição).

Você pode descrever as imperfeições em um caso de carga por meio de cargas equivalentes. Atribua a esse caso de carga a categoria de caso de carga Nenhuma, para que ele não seja considerado na combinatória, mas apenas como caso de carga de imperfeição. Dessa forma, você pode definir, por exemplo, cargas de estabilização independentemente de forças normais – em contraste com as inclinações ou "notional loads", que atuam como cargas equivalentes em função da força normal.

Selecione o caso de carga na lista ou crie um novo caso de carga com o botão Novo .

Informação

Na lista são exibidos apenas casos de carga da categoria 'Nenhuma'.

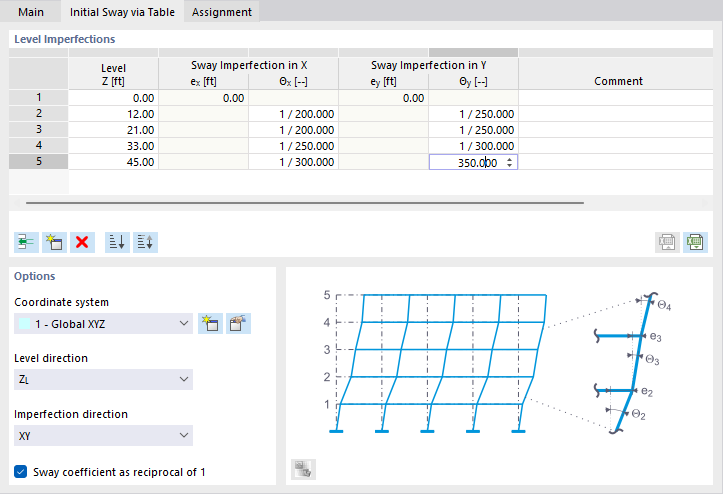

Posição inclinada inicial por meio de tabela

A posição inclinada inicial está disponível como tipo de imperfeição (ver imagem Selecionar tipo de imperfeição).

Imperfeições de pavimento

Você pode descrever o deslocamento normativo de um edifício em uma tabela. Assim, não é necessário definir imperfeições para cada pilar individualmente. As áreas de pavimento da tabela regulam como os nós nos trechos do edifício são deslocados.

Defina as ordenadas dos pavimentos e atribua as inclinações. Com o botão Novo , você pode adicionar linhas. Atenção à ordem crescente das ordenadas. A partir das prescrições, o RSTAB determina um deslocamento geométrico e o aplica aos nós.

Opções

Caso as imperfeições não devam se referir ao sistema de coordenadas global XYZ, você pode selecionar ou criar um 'Sistema de coordenadas' personalizado. A 'Direção do pavimento' define a ordenada dos pavimentos; assim, também são possíveis posições inclinadas iniciais direcionadas verticalmente.

A 'Direção da imperfeição' define em quais direções as inclinações são consideradas. Com a prescrição padrão 'XY', as inclinações devem ser indicadas na tabela para as direções X e Y. Se elas atuarem apenas em uma direção, defina o eixo correspondente na lista.

Na tabela, o 'Coeficiente de inclinação como inverso de 1' é exibido. Se você desativar a caixa de verificação, os valores aparecem como números decimais.

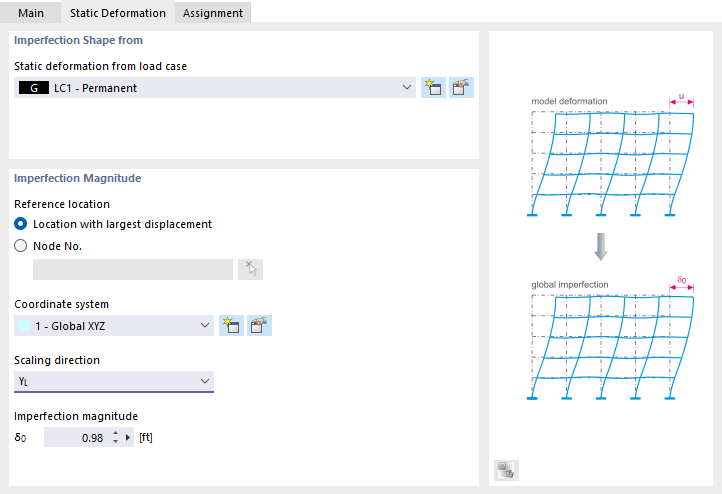

Deformação estrutural

A Deformação estrutural está disponível como tipo de imperfeição (ver imagem Selecionar tipo de imperfeição).

A 'forma de imperfeição' baseia-se nas deformações de um caso de carga ou de uma combinação de cargas. Nesse processo, as pré-deformações geométricas são escalonadas para uma flecha.

Forma de imperfeição a partir de

Selecione o caso de carga ou a combinação de cargas relevante na lista. Com o botão Novo , você pode criar um novo caso de carga ou uma nova combinação de cargas.

Flecha da imperfeição

A 'posição de referência' define o local no modelo cujo deslocamento serve como referência para a flecha. Em geral, esse é o local com o maior deslocamento. No entanto, você também pode selecionar outro nó na lista ou defini-lo graficamente por meio do botão Seleção individual .

Caso as imperfeições não devam se referir ao sistema de coordenadas global XYZ, você pode selecionar ou criar um 'Sistema de coordenadas' personalizado. A 'Direção de escalonamento' define a orientação das imperfeições. Com as opções 'S' e '-S', são possíveis imperfeições espacialmente pronunciadas, como ocorrem, por exemplo, em modelos esféricos.

Indique a 'flecha da imperfeição', que representa o deslocamento geométrico máximo. Os deslocamentos dos nós de EF são escalonados para esse valor. A deformação do caso de carga ou da combinação de cargas indicado acima serve como base.

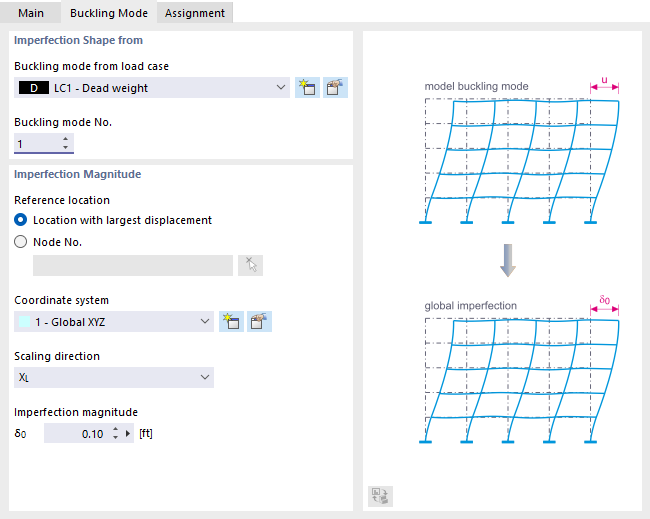

Modo de encurvadura

Os parâmetros do tipo de imperfeição Modo de encurvadura podem ser definidos quando a carga crítica é calculada para um caso de carga ou uma combinação de cargas com o Módulo Estabilidade estrutural. O conceito da aba está ajustado ao Tipo de origem.

Modo de encurvadura a partir de caso de carga/combinação de cargas

A 'forma de imperfeição' baseia-se nos valores próprios de um caso de carga ou de uma combinação de cargas. Nesse processo, os modos próprios são escalonados para uma flecha.

Forma de imperfeição a partir de

Selecione o caso de carga ou a combinação de cargas relevante na lista. Com o botão Novo , você pode criar um novo caso de carga ou uma nova combinação de cargas. Defina então na lista o modo de encurvadura no qual as imperfeições devem se basear.

Importante

Algumas imperfeições só podem ser formadas com base em combinações de cargas definidas manualmente: Combinações geradas automaticamente podem mudar rapidamente com parâmetros de entrada modificados. Assim, uma combinação de cargas atribuída aqui deixaria de ser válida.

Flecha da imperfeição

A posição de referência define o local no modelo cujo deslocamento serve como referência para a flecha. Em geral, esse é o local com o maior deslocamento. No entanto, você também pode selecionar outro nó na lista ou defini-lo graficamente por meio do botão Seleção individual .

Caso as imperfeições não devam se referir ao sistema de coordenadas global XYZ, você pode selecionar ou criar um Sistema de coordenadas personalizado. A Direção de escalonamento define a orientação das imperfeições. Com as opções 'S' e '-S', são possíveis imperfeições espacialmente pronunciadas, como ocorrem, por exemplo, em modelos esféricos (ver imagem Selecionar direção de escalonamento).

Indique a flecha da imperfeição, que representa o deslocamento geométrico máximo. Os deslocamentos dos nós de EF são escalonados para esse valor. Os modos próprios do caso de carga ou da combinação de cargas indicado acima servem como base.

Imperfeição automática

Na determinação automática das imperfeições, a forma de imperfeição é derivada do modo próprio dependente da carga respectivamente presente do modelo e escalonada com a amplitude de imperfeição definida.

Parâmetros para a determinação automática

Defina o número de formas a examinar. Nesse contexto, deve-se observar o seguinte: Para cada caso de carga e cada combinação de cargas, são criados os chamados "subcasos de carga" ou "subcombinações de cargas", nos quais a forma de imperfeição está considerada. Por modo próprio, surgem dois subcasos de carga ou subcombinações, pois cada modo próprio é escalonado uma vez na direção positiva e uma vez na direção negativa. Esses subcasos de carga e subcombinações podem então ser examinados como casos de carga ou combinações de cargas normais.

Exemplo: Você atribuiu imperfeições automáticas ao CC1 e especifica duas formas a examinar. Assim, são criadas as subcombinações de cargas CC1.1 até CC1.4 – ou seja, quatro subcombinações de cargas.

O Tipo de definição permite controlar a entrada para o escalonamento dos modos próprios. Na lista, estão atualmente disponíveis duas possibilidades:

Informação

A amplitude máxima do modo próprio da análise de estabilidade é sempre escalonada para um valor adimensional de 1.0. Esse escalonamento deve ser ajustado à flecha de imperfeição correspondente.

  • EN 1993-1-1: A flecha da imperfeição é determinada de acordo com as prescrições normativas conforme a EN 1993-1-1 Tab. 5.1. Nas seções seguintes, você pode ajustar os parâmetros de imperfeição.

Parâmetro

Indique se o dimensionamento da secção transversal deve ser 'Elástico' ou 'Plástico'. As flechas de imperfeição a serem utilizadas dependem dessa decisão.

Curvatura inicial para

A linha de encurvadura das secções transversais é geralmente conhecida. Para 'Barras sem linha de encurvadura' (com linha de encurvadura desconhecida), você pode especificar o valor manualmente. O mesmo vale para 'Superfícies e sólidos', que não possuem linha de encurvadura conforme a EN 1993-1-1.

Informação

Em modelos compostos por vários objetos, é feita uma interpolação ponderada da flecha de imperfeição: Além da barra com a amplitude máxima, todos os objetos no sistema são considerados. Dependendo da energia desestabilizadora que cada objeto mobiliza dentro do modo próprio, sua flecha de imperfeição é ponderada. A média ponderada de todas as flechas de imperfeição dentro do sistema resulta então na amplitude de imperfeição final.

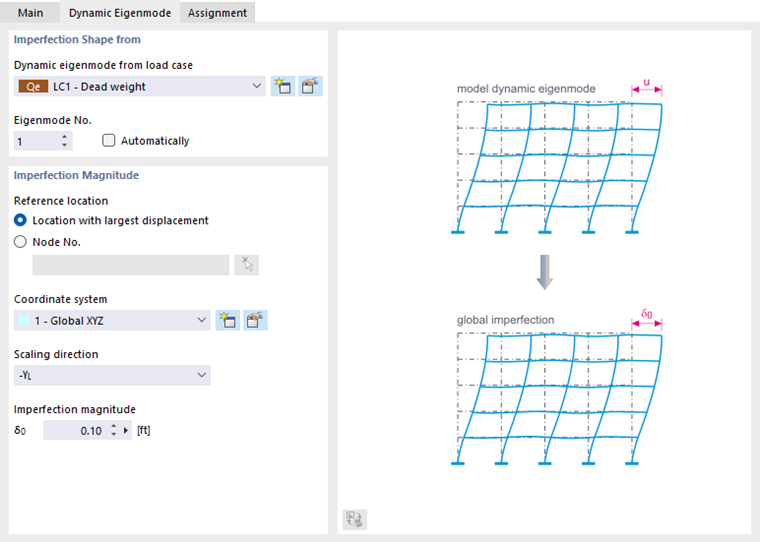

Forma própria dinâmica

Os parâmetros do tipo de imperfeição Forma própria dinâmica podem ser definidos quando uma Análise modal é realizada para um caso de carga ou uma combinação de cargas.

A 'forma de imperfeição' baseia-se nos valores próprios dinâmicos de um caso de carga ou de uma combinação de cargas. Nesse processo, os modos próprios são escalonados para uma flecha.

Forma de imperfeição a partir de

Selecione o caso de carga ou a combinação de cargas relevante na lista. Com o botão Novo , você pode criar um novo caso de carga ou uma nova combinação de cargas. Defina então na lista o modo próprio no qual as imperfeições devem se basear. Com a opção 'Automático', você pode deixar que o programa determine o modo próprio relevante.

Flecha da imperfeição

Você pode definir os parâmetros conforme descrito na seção Flecha da imperfeição para um modo de encurvadura.

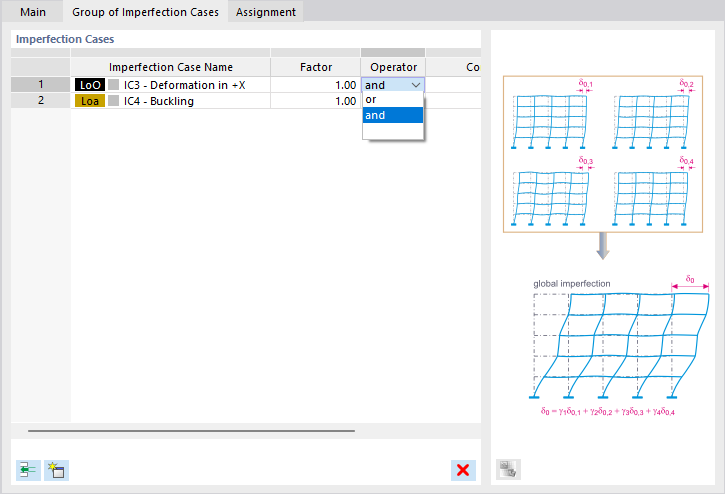

Grupo de casos de imperfeições

O Grupo de casos de imperfeições está disponível como tipo de imperfeição (ver imagem Selecionar tipo de imperfeição).

Você pode agrupar vários casos de imperfeição em um grupo e, assim, considerá-los, por exemplo, simultaneamente. Essa possibilidade é útil em investigações especiais para aplicar imperfeições globais e flambagem local.

Defina os casos de imperfeição que devem ser combinados. Com o botão Novo , você pode adicionar linhas na tabela.

Você pode multiplicar cada caso de imperfeição por um 'Fator'. Por meio do 'Operador', defina se os casos de imperfeição atuam simultaneamente ('e') ou se se excluem mutuamente ('ou').

Atribuição

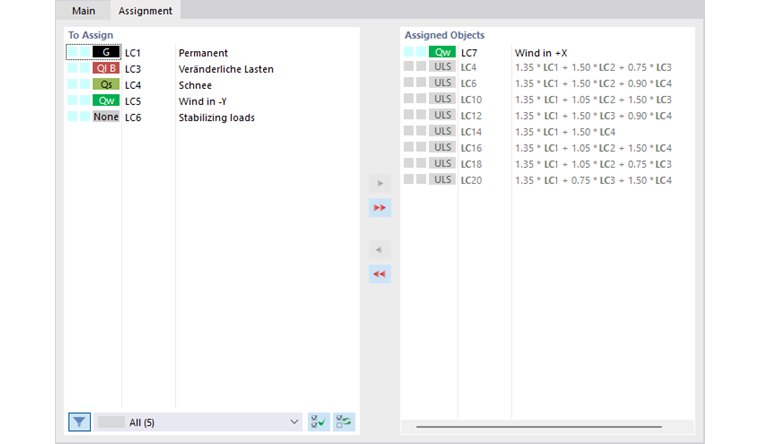

Na aba Atribuição, você pode atribuir ao caso de imperfeição um ou vários casos de carga ou também combinações de cargas. Somente assim o caso de imperfeição é considerado no cálculo.

Atribuir

Na coluna 'Atribuir', estão listados todos os casos de carga que você criou. Para transferir um caso de carga para a lista 'Objetos atribuídos', você pode utilizar as seguintes possibilidades:

  • Clique duas vezes no caso de carga.
  • Selecione o caso de carga. Em seguida, clique no botão Adicionar .

Objetos atribuídos

A coluna 'Objetos atribuídos' gerencia todos os casos de carga que você atribui ao caso de imperfeição. Se, por exemplo, o caso de imperfeição 'Vento em +X' deve ser considerado com o caso de carga 'Vento em +X', transfira esse caso de carga para a lista conforme descrito acima. Se o Assistente para combinações estiver ativo, todas as combinações de cargas que utilizam esse caso de carga também serão atribuídas.

Informação

Se você tiver marcado na aba 'Geral' a opção Atribuir a todas as combinações de cargas sem caso de imperfeição atribuído, a lista também inclui combinações de cargas que não estão atribuídas de outra forma.

Dessa forma, você pode harmonizar casos de imperfeição com as direções de ação dos casos de carga: Um caso de imperfeição com inclinações em X, por exemplo, atua para carga de vento em X; um caso de imperfeição em Y, para carga de vento em Y. Em combinações de cargas não atribuídas (aquelas sem cargas de vento), cada caso de imperfeição é considerado separadamente. O RSTAB cria dois casos de imperfeição por combinação de cargas com critérios de superposição idênticos, mas com casos de imperfeição diferentes.
