Imperfecções de barra oferecem a possibilidade de representar as influências das imperfeições através de deformações substitutivas na forma de inclinações iniciais e curvaturas de barras. Elas são consideradas no cálculo por meio de cargas substitutivas equivalentes.
Categorias
As imperfeições de barra podem ser modeladas de diversas maneiras. As definições na seção 'Categorias' determinam quais informações devem ser especificadas na seção 'Parâmetros'.
Tipo de Imperfeição
Selecione o tipo de imperfeição na lista.
Uma 'Pré-rotação' representa a inclinação inicial, enquanto uma 'Pré-curvatura' define o grau de deslocamento inicial da barra. A opção 'Pré-curvatura e Critério' possibilita definir a pré-curvatura em relação à inclinação. Dependendo da seleção e do Tipo de Definição, você pode estabelecer na seção 'Parâmetros' os valores das inclinações ou pré-curvaturas.
Uma pré-curvatura é representada pelo comportamento da força normal nos nós internos da barra.

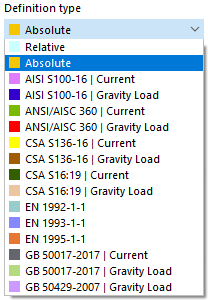

Tipo de Definição
A lista oferece diferentes maneiras de considerar a imperfeição de acordo com normas específicas ou de forma personalizada.
Dependendo da seleção, você pode definir na seção 'Parâmetros' os valores das inclinações ou pré-curvaturas através de valores relativos (baseados no comprimento da barra), especificações absolutas ou parâmetros normativos específicos. Esta seção é ajustada dinamicamente ao tipo de definição e ao tipo de imperfeição. Os tipos e parâmetros são ilustrados no gráfico do diálogo.
Sistema de Coordenadas
Você pode referenciar a direção da imperfeição nos seguintes sistemas de coordenadas da seção transversal da barra:
- Eixos locais xyz: Eixos de entrada da seção transversal, que correspondem aos eixos principais em seções simétricas
- Eixos principais xuv: Eixos principais da seção transversal
Direção da Imperfeição
Defina na lista em qual direção do eixo a imperfeição atua.
.png)
Parâmetros
Nesta seção, você pode definir os valores das pré-rotações e pré-curvaturas. Os campos de entrada são ajustados ao tipo de imperfeição e ao Tipo de Definição. A imagem Nova Imperfeição de Barra mostra os parâmetros gerais para a entrada relativa de uma inclinação.

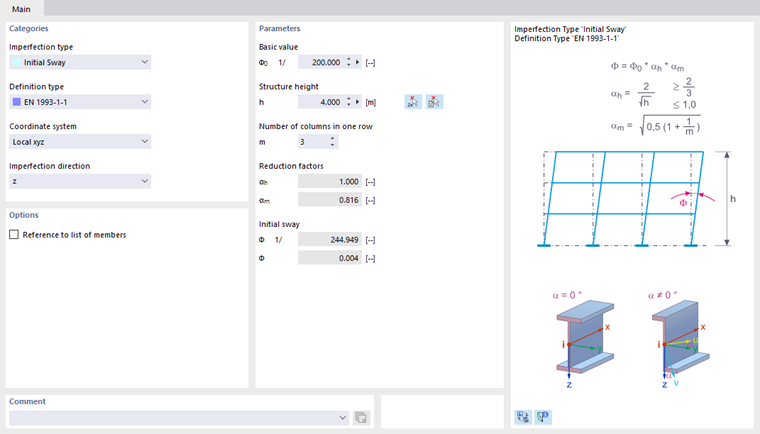

Para o tipo de definição EN 1993-1-1, devem ser especificados os parâmetros mostrados na imagem a seguir.
A partir das informações dadas, os fatores de redução e as pré-rotações são determinados de acordo com a norma. Se a linha de flambagem de uma barra não for conhecida (por exemplo, devido à presença de uma seção transversal composta), a linha de flambagem d é considerada como o valor mais desfavorável.

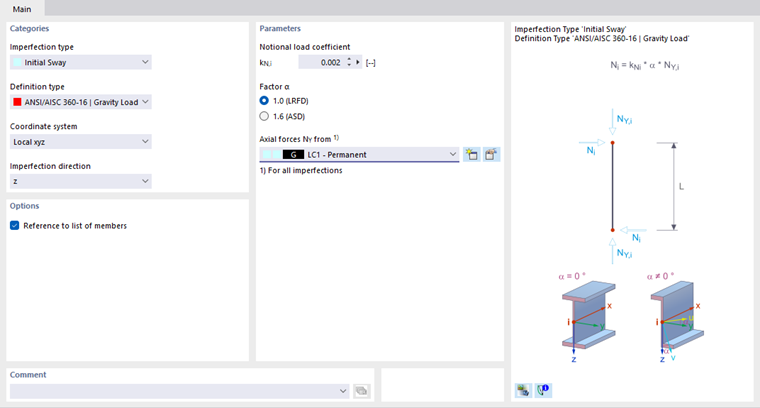

Se você tiver definido o tipo de definição ANSI/AISC 360-16 | Peso de carga, os parâmetros devem ser conforme mostrado na imagem a seguir.
Caso você tenha estabelecido o tipo de imperfeição Pré-curvatura e Critério, pode selecionar o 'Critério de Ativação' em uma lista.
A pré-curvatura pode ser eficaz sempre, a partir de um determinado grau de esbelteza conforme norma, ou a partir de um índice de barra definido pelo usuário.
Opções

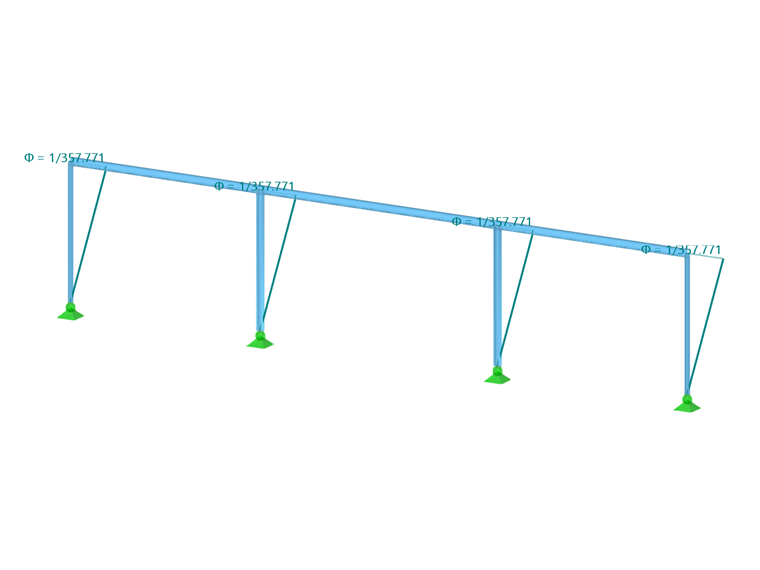

O campo de controle 'Referência à lista de barras' determina se a imperfeição atua separadamente em cada barra ou como um todo em todas as barras às quais a imperfeição é atribuída. As abordagens são comparadas na imagem a seguir.
O campo de controle 'Referência aos extremos da barra' mostra efeito apenas quando a imperfeição não é aplicada ao longo de todo o comprimento da barra (veja o parágrafo seguinte). Você pode então definir na seção 'Parâmetros' as distâncias A e B em relação ao extremo da barra.

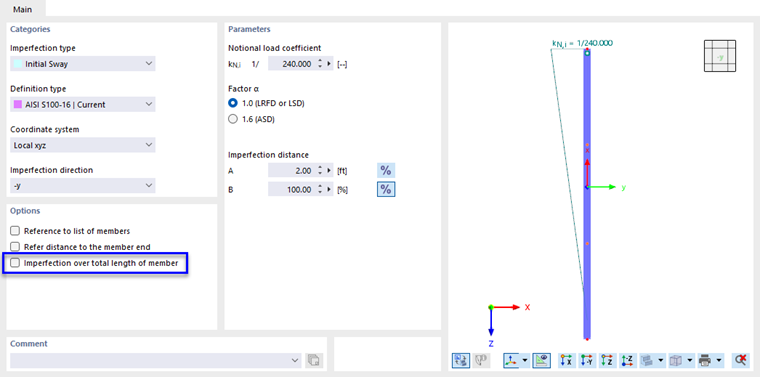

Na maioria dos casos, a 'Imperfecção atua ao longo de todo o comprimento da barra'. Se você desmarcar o campo de controle, pode especificar na seção 'Parâmetros' as distâncias da imperfeição. A distância A descreve a distância do início da imperfeição, e a distância B do final da imperfeição. Ambas as distâncias se referem ao início da barra.
Com o botão
, você pode alternar entre a entrada relativa e absoluta das distâncias.
