Para cada libertação de nó , tem de ser especificadas as propriedades que controlam a transferência de deformações (e, portanto, das forças internas) entre o nó original e a sua cópia. Este tipo de libertação de nó descreve as propriedades da articulação na barra invisível entre os dois nós.
Sistema de coordenadas
A libertação dos deslocamentos e as rotações pode estar relacionada com um dos seguintes sistemas de eixos:
- Barra local ou sistema de eixos de linha x,y,z
- Sistema de coordenadas global X,Y,Z
- Sistema de eixos definido pelo utilizador U,V,W
Se é utilizado um sistema de eixos local da barra, introduz o número do objeto correspondente na secção local-cs Sistema de eixos local .
Condições do tipo de libertação
As condições do tipo de libertação são divididas em graus de liberdade 'Translacional' e 'Rotacional'. Os primeiros descrevem os deslocamentos na direção dos eixos locais ou globais; as últimas descrevem as rotações em torno desses eixos.

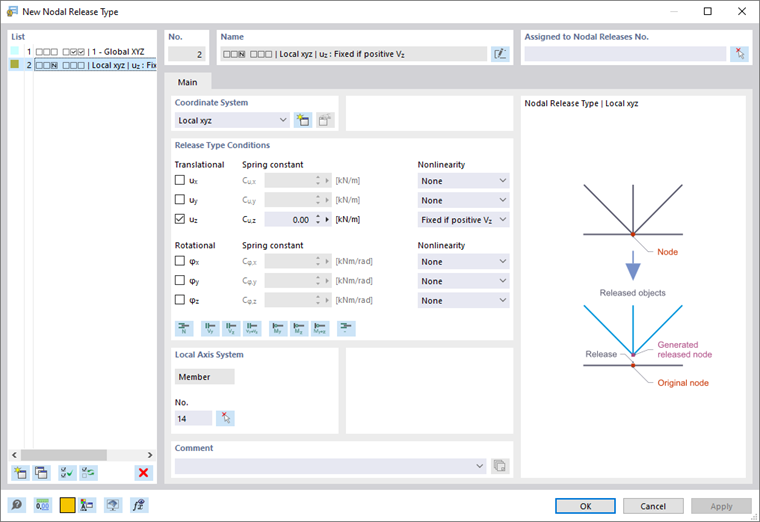

Para definir uma libertação, seleccione a caixa de selecção para o respectivo eixo. A marca de seleção indica que o deslocamento ou rotação de um objeto na direção correspondente é possível. De seguida, a constante da mola de translação ou de rotação é definida como zero. Pode ajustar a 'Constante de mola' a qualquer momento para modelar uma articulação elástica. Introduz a rigidez da mola como valor de cálculo.
Na coluna 'Não-linearidade', pode controlar especificamente a libertação para cada componente de deformação. Dependendo do grau de liberdade, estão disponíveis entradas correspondentes para seleção na lista de não linearidades.
As não linearidades são descritas no capítulo # extbookmark manual|rotura|Capítulo Articulações de barra#.
sistema de eixos local
Esta secção de diálogo é apresentada se a libertação se refere a um sistema de coordenadas local. Introduzir o número da barra a ser utilizado como referência. Também pode utilizar o botão
para definir graficamente a barra.
