Notas

As anotações oferecem a possibilidade de descrever objetos do modelo, como apoios ou barras, com um texto curto.

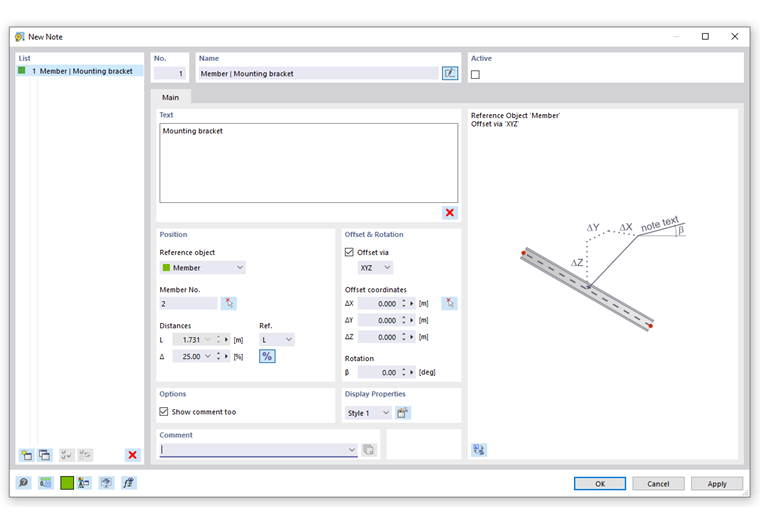

Diálogo "Nova nota"

Com o botão na barra de ferramentas CAD, você pode definir anotações diretamente no modelo.

Botão para Notas na barra de ferramentas CAD

Para isso, insira o texto na pequena caixa de diálogo Nova Anotação. Em seguida, clique no objeto na janela de trabalho (1). Se houver um 'deslocamento' ativado, defina a anotação com um segundo clique de mouse na distância desejada (2). A anotação será colocada no plano de trabalho atual ou no plano global escolhido.

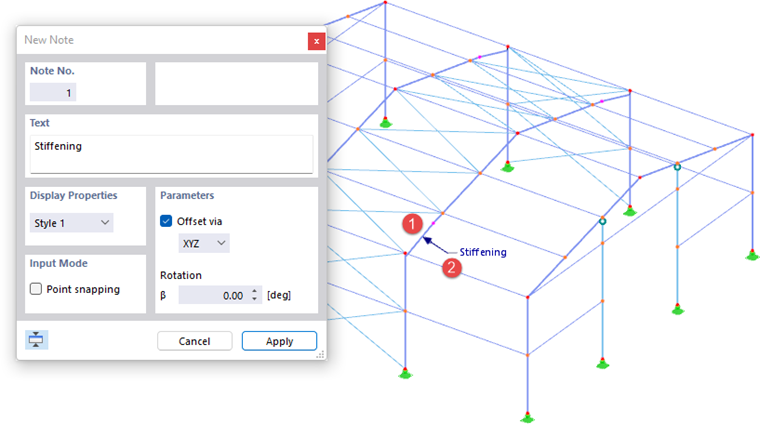

Definir uma nota graficamente

Texto

Insira aqui a explicação.

Posição

Selecione na lista o 'Objeto de referência'.

Selecionar objeto de referência

Os outros parâmetros nesta seção estão ajustados para o objeto de referência. Indique o 'Número' do objeto ou determine-o graficamente através do botão .

Em uma barra, você pode definir 'Distâncias': isso define o local onde a anotação será colocada na barra, referenciando o início da barra. Com o botão você pode alternar entre as opções de entrada relativa e absoluta. Defina na lista 'Ref.' o comprimento ou plano de referência para a anotação.

Deslocamento e Rotação

O 'Deslocamento' descreve a distância da anotação do objeto de referência. No diálogo de botões, você pode definir essa distância graficamente (veja o passo (2) na imagem Definir Anotação Graficamente).

Selecione na lista o plano no qual a anotação deve ser deslocada. Com a entrada 'XYZ', você pode definir as 'Coordenadas de Deslocamento' Δ em cada uma das três direções globais, com as outras três entradas apenas em um plano global.

Para rotacionar o texto da anotação, insira o ângulo β da 'Rotação'.

Opções

A caixa de controle 'Mostrar comentário também' determina se o comentário personalizado da seção abaixo também será exibido.

Propriedades de Exibição

O 'Estilo' determina com qual símbolo de seta e fonte a anotação será exibida. Você pode verificar o estilo atual através do botão : a caixa de diálogo 'Propriedades de Exibição' aparece com uma pré-visualização da anotação. Lá você pode ajustar o estilo para diferentes tipos de anotações.

Exibição das Anotações

Você pode ocultar ou exibir as anotações no 'Navegador - Exibição' na categoria 'Objetos Auxiliares' (compare a imagem Exibir e ocultar dimensões ). O 'Navegador - Dados' oferece a opção de controlar individualmente a exibição das anotações.

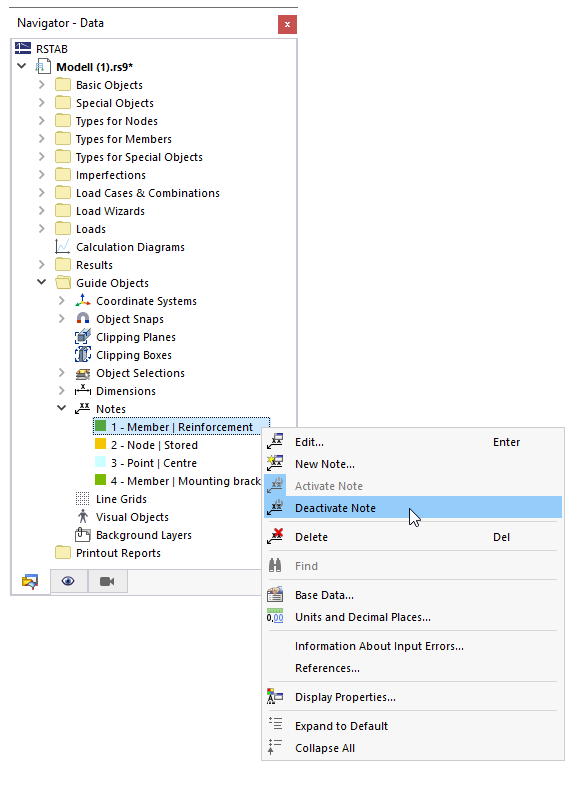

Mostrar e ocultar notas individualmente

Alternativamente, use a caixa de controle Ativo no diálogo (veja a imagem Nova Anotação).
