Com a função de Corte no menu 'Editar' → 'Manipulação', é possível rodar os objectos seleccionados ajustando as coordenadas apenas numa direcção. As outras duas coordenadas de direção são mantidas.
Por exemplo, o chanfro facilita a alteração da inclinação das barras de uma superfície de cobertura: Os comprimentos das barras são ajustados para a nova coordenada Z, enquanto as coordenadas no plano XY permanecem inalteradas.
Cópia

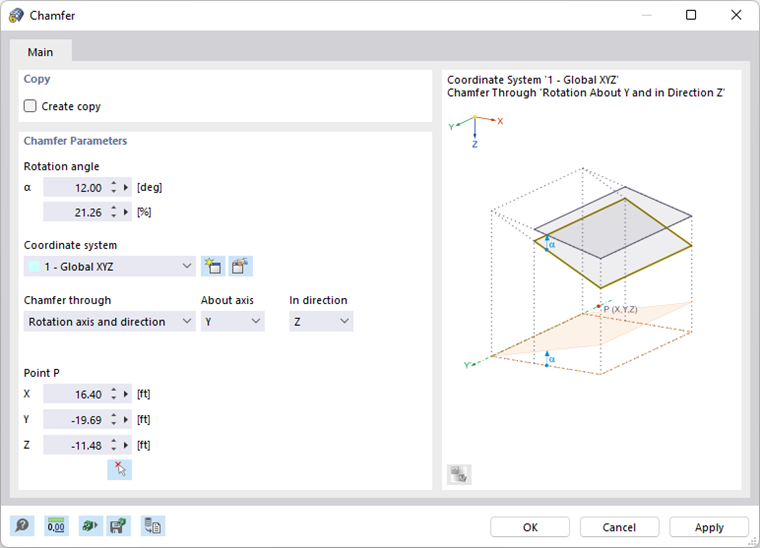

Se não houver uma seleção definida na caixa de seleção 'Criar cópia', os objetos selecionados serão chanfrados. Se pretende criar uma cópia, seleccione a caixa de selecção.
Parâmetros do chanfro
Introduz o 'ângulo de rotação' α. Está relacionado com um sistema de coordenadas no sentido dos ponteiros do relógio do 'eixo' que define abaixo. O gráfico de diálogo apresenta os eixos com ângulos positivos. O utilizador pode introduzir o ângulo em [°] ou [%]. Ambos os campos são interativos.
Define o 'Sistema de coordenadas' no qual os objectos devem ser rodados. Pode selecionar um sistema de coordenadas definido pelo utilizador na lista ou criar um novo com o botão
.
A lista 'Chamfer through' oferece duas opções para definir a direção do chanfro:
- Eixo e direção de rotação: O eixo de rotação é paralelo a um eixo do sistema de coordenadas especificado. Selecione-o na lista 'Sobre o eixo'. Em seguida, defina a coordenada a ser ajustada na lista 'Na direção'. Introduz o 'Ponto P' que se encontra no eixo de rotação para definir a posição do eixo.
- Perpendicular através de 3 pontos: O eixo de rotação está em qualquer lugar no espaço. Introduz as coordenadas do 'Ponto P1' e do 'Ponto P2' para definir o eixo de rotação. Em seguida, define o plano e a direção pelo 'Ponto P3'. Também pode definir os três pontos graficamente com o botão
.
