Geral

O separador Geral gere os parâmetros básicos do modelo.

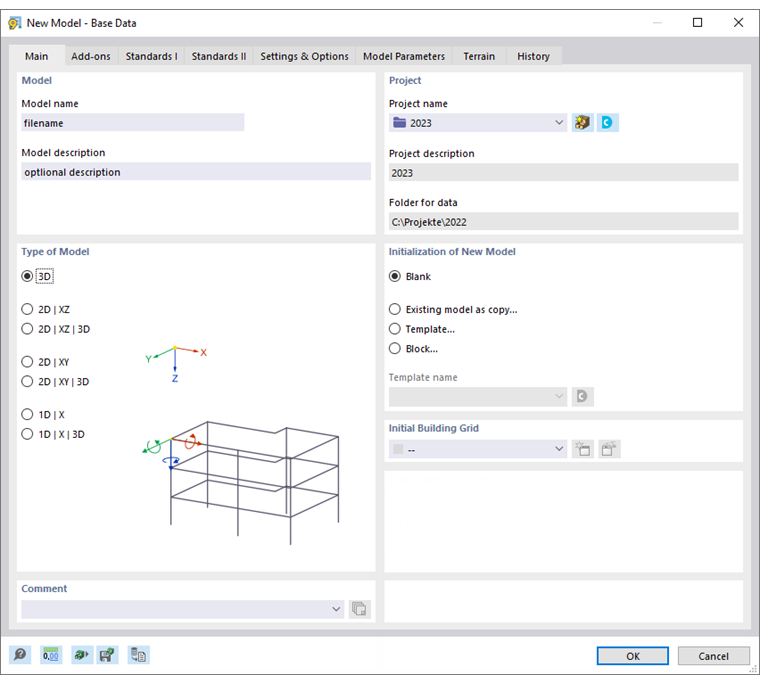

Separador 'Principal' na caixa de diálogo 'Novo modelo - dados gerais'

Modelo

O 'Nome do modelo' deve ser especificado, pois também é o nome do ficheiro do modelo. No entanto, a 'Descrição do modelo' é opcional. Permite descrever brevemente o modelo. A descrição aparece no relatório de impressão, mas não tem outra função.

Descrição do modelo no relatório de impressão

PROJETO

Na lista 'Nome do projecto', seleccione a pasta do projecto onde pretende criar o modelo. Utilize o botão para criar um novo projecto. Aparece a caixa de diálogo 'Criar novo projecto', onde introduz os dados relevantes do projecto.

Caixa de diálogo ' Criar novo projeto '

O botão dá acesso ao {%>Modelos ).

A 'Descrição do projecto' e a 'Pasta para dados' do projecto seleccionado são exibidos para informação.

Tipo de modelo

O tipo de modelo controla se um modelo espacial, plano ou unidimensional é analisado. Se o modelo disponível não é 3D, pode restringir os parâmetros de entrada para coordenadas reduzidas e graus de liberdade nesta secção de diálogo.

A '2D | Os tipos XZ' são apropriados para estruturas de vigas planas, tais como, pórticos e pilares, cujas cargas apenas actuam no plano da superfície. Através de '2D | XY' permite modelar estruturas de vigas planas, tais como grelhas de vigas, que são carregadas perpendicularmente ao plano. As opções '3D' permitem o cálculo espacial do sistema plano; por exemplo, se utilizar secções assimétricas com ângulos de rotação como, por exemplo, contraventamentos.

'1D | Os tipos X' permitem modelar estruturas de barras unidimensionais, tais como vigas contínuas. Novamente, a opção '3D' permite o cálculo espacial de secções rodadas.

Também é possível alterar o tipo de modelo posteriormente. No entanto, isso pode resultar na perda de dados; por exemplo, se reduz um modelo 3D a um sistema estrutural plano.

Inicialização de modelo novo

Com a configuração padrão 'Em branco', é necessário definir todos os dados do modelo a partir do zero. Em alternativa, pode ser apresentado um modelo. Estão disponíveis as seguintes opções:

• Modelo existente como cópia: A cópia de um ficheiro está predefinida.
• Modelo: Pode utilizar um ficheiro de modelo que tenha guardado como {%>
• Bloco: Pode predefinir um {%>

Selecione o modelo ou bloco a partir da lista abaixo. Utilize o botão para aceder ao {%>

Grelha de edifício inicial

A {%>

Na lista, pode encontrar quatro Tipos predefinidos para criar grelhas que pode ajustar, se necessário, e utilizar para a entrada.

Comentar

Aqui, pode introduzir o texto para adicionar um comentário ao modelo. Este comentário também aparece no relatório de impressão.
