Seleccione el modelo, la carga o la guía de objetos que desea mover o copiar. Luego haga clic en el botón
(ver imagen # extbookmark manual|imagen027068|Herramientas de modelado #). En el cuadro de diálogo ' Mover/Copiar ', especifique si los objetos se van a mover o copiar y defina los parámetros.
Primario
La pestaña Principal gestiona los parámetros básicos para mover o copiar objetos.
CC
Si no se ha establecido ninguna marca en la casilla de verificación ' Crear copia ', los objetos seleccionados se moverán. Si desea crear una o más copias, marque la casilla de verificación. Luego, ingrese el 'Número de pasos' que describe la cantidad de copias.
Mover Dirección
Defina el 'sistema de coordenadas' en el que se moverán o copiarán los objetos. Puede seleccionar un sistema de coordenadas definido por el usuario en la lista o crear uno nuevo con el botón
.
La lista 'Dirección a través de' ofrece dos opciones para definir la distancia de los objetos movidos o copiados:
- Vector de desplazamiento: Los objetos son movidos o copiados por un vector en el sistema de coordenadas especificado.
- Paralelo al eje: Los objetos se mueven o copian en paralelo a un eje del sistema de coordenadas especificado.
Introduzca el 'vector de desplazamiento' por las direcciones en X, Y y Z (o U, V y W para un sistema de coordenadas definido por el usuario). Con el botón
, puede definir el vector gráficamente haciendo clic en dos puntos o nodos. Si mueve o copia objetos paralelos a un eje, seleccione el 'Eje' en la lista.
El campo 'Espaciado' muestra la distancia entre los objetos. Aquí también puede ajustar el vector de desplazamiento. Al crear varias copias, la casilla de verificación 'Total' controla si el espaciado se aplica entre las copias individuales o entre el original y la última copia.
Numeración y opciones
La pestaña Numeración y opciones solo se muestra al copiar. Aquí, puede influir en la numeración de nuevos objetos y realizar ajustes útiles para la copia.
Activar incremento de numeración
Si ninguna de las casillas de verificación de esta sección está activada, RSTAB numerará automáticamente los nuevos objetos de forma consecutiva. Para forzar una numeración definida por el usuario, marque la casilla correspondiente ' Objeto '. En la columna de la tabla ' Incremento ', puede especificar el valor por el cual se incrementan los números de los elementos copiados. Por ejemplo, si copia el miembro 3 y el miembro 7 dos veces por el incremento de ' 10 ', como se muestra en la imagen de arriba, obtendrá los números de miembro. 13 y 17, así como los núms. 23 y 27.
Opciones
Si se especifica más de una copia, RSTAB crea las copias a intervalos regulares. Seleccione la casilla de verificación 'Diferente espacio entre pasos' si desea crear las copias a distancias irregulares. Luego, puede definirlos en la pestaña stepTab Step Spacings .
Marque la casilla de verificación 'Enlaces de paso' si desea crear miembros entre el original y la copia. Luego, puede especificarlos en la pestaña stepLinksTab Step Links .
Si ha seleccionado objetos de modelo, también puede ' Copiar incluida la carga '. Luego, se copian las cargas de todos los casos de carga, no solo las del caso de carga actual.
La casilla de verificación 'Conectar miembros si se superponen' controla si las líneas de definición de las copias están conectadas a miembros existentes o se tratan como objetos separados.
Separaciones de pasos
La pestaña Espacios entre pasos se muestra si se especifican al menos dos copias y se selecciona la casilla de verificación 'Espaciado entre pasos diferente' en la pestaña numberingAndOptionsTab Numeración y opciones .
En la tabla, puede definir individualmente el 'Espaciado' entre las copias individuales.
Enlaces de pasos
La pestaña Enlaces de pasos se muestra si la casilla de verificación 'Pasos de enlaces' está marcada en la pestaña numberingAndOptionsTab Numeración y opciones .

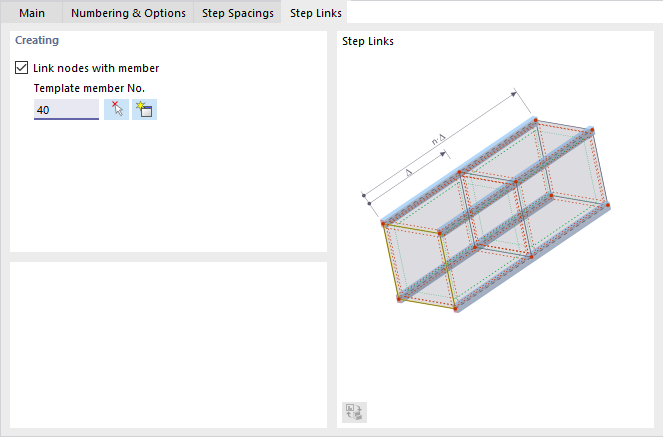

Utilice la casilla de verificación para especificar si los nodos del original y la copia deben estar conectados a una barra (ver gráfico de diálogo). Ingrese un 'miembro de muestra' o selecciónelo gráficamente usando el botón
para aplicar sus propiedades a los miembros conectados.
