Representantes de barra

Os representantes de barras são padrões para objetos com propriedades idênticas em termos de material, secção, tipo de barra e comprimento. Esses representantes podem ser entendidos como "modelos de barra". Facilitam a avaliação e a documentação dos resultados. Uma vez que apenas é analisada a barra com os esforços internos determinantes e os momentos de todos os tipos semelhantes, as representantes de barra proporcionam uma boa visão geral tanto no programa como na impressão.

Informação

Para utilizar representantes de pauta, active esta opção nas informações básicas do modelo no separador # extbookmark |opções|Separador Configurações e opções#.

As representantes não são criadas manualmente, mas são criadas automaticamente pelo RSTAB a partir das propriedades das barras no modelo. Eles são listados no navegador.

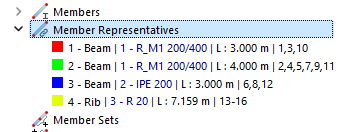

Como mostra o exemplo na figura acima, o RSTAB cria duas representantes para barras de betão com a mesma secção mas comprimentos diferentes.

Informação

Os símbolos de cores dos representantes também são apresentados no gráfico. Cores diferentes para barras do mesmo tipo permitem reconhecer rapidamente os erros de entrada.

Por defeito, o RSTAB cria representantes para os seguintes critérios:

  • Material
  • Secção
  • Tipo de linha
  • Tipo de barra
  • Comprimento de barra

O assistente de representantes de equipe permite refinar os critérios mencionados. Encontre o assistente no separador 'Representantes de barra' da caixa de diálogo 'Modelo - Dados de base' que pode abrir com o botão Editar dados gerais ou com o atalho 'Representantes de barra' menu no navegador.

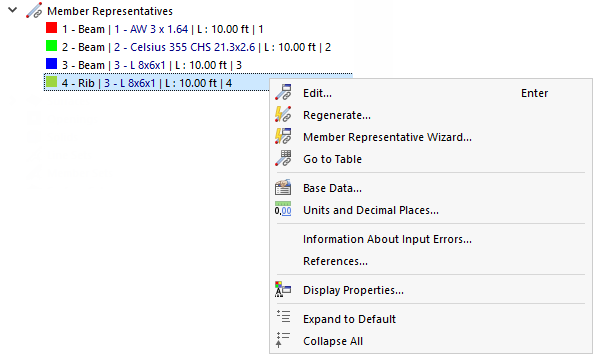

Pode verificar as propriedades de uma representante na caixa de diálogo 'Editar representante de barra'. Abra a caixa de diálogo com a função de menu de atalho Editar (ver imagem 'Representantes de barras' - menu de atalho) ou clicando duas vezes na entrada do navegador.

A 'List' oferece uma visão geral de todos os representantes do modelo. A secção de diálogo 'Barras' apresenta os números das barras que têm as mesmas propriedades e estão atribuídas ao representante selecionado.

No separador Básico , pode ver os 'mapeamentos' e a informação ' | Analítico' relativamente à análise estrutural. O 'Resumo' mostra, entre outros, a massa total das barras incluídas na representante.
