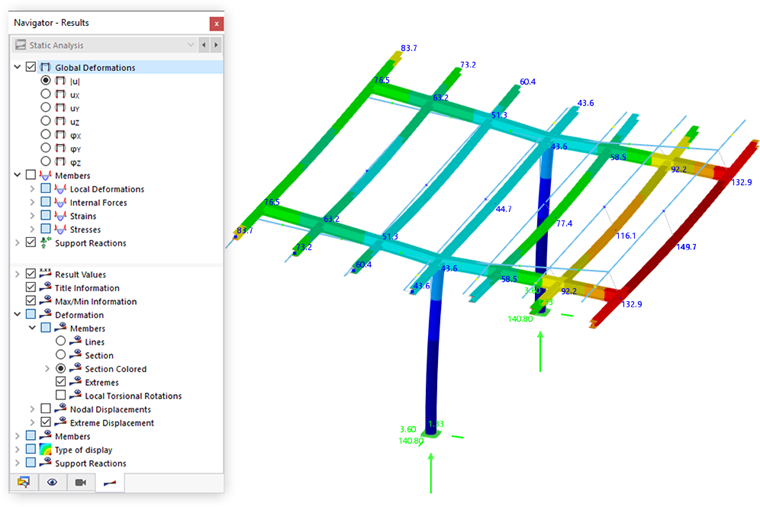

Após um cálculo sem erros, os resultados são apresentados no modelo. O navegador obtém um separador adicional: No Navegador de projetos - Resultados , pode controlar os resultados que são apresentados graficamente.

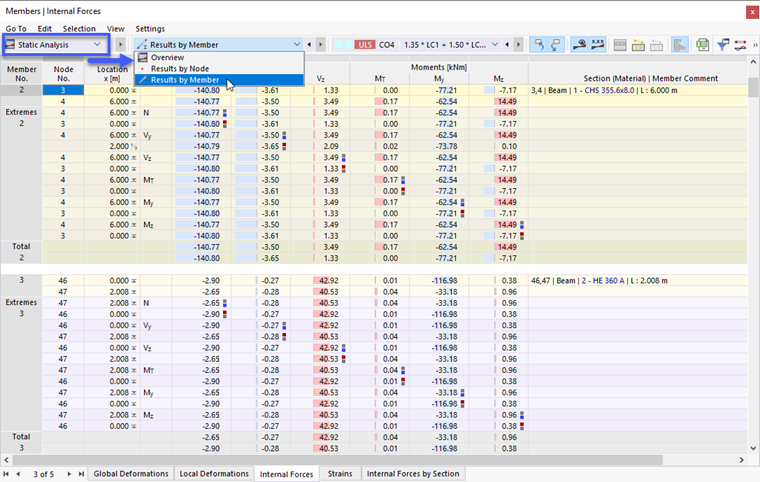

A tabela gere os resultados incluindo os tipos de resultados individuais na categoria Análise estática .
Os resultados numéricos estão organizados nas seguintes subcategorias:
- Prefácio
- Resultados por nó
- Resultados por barra

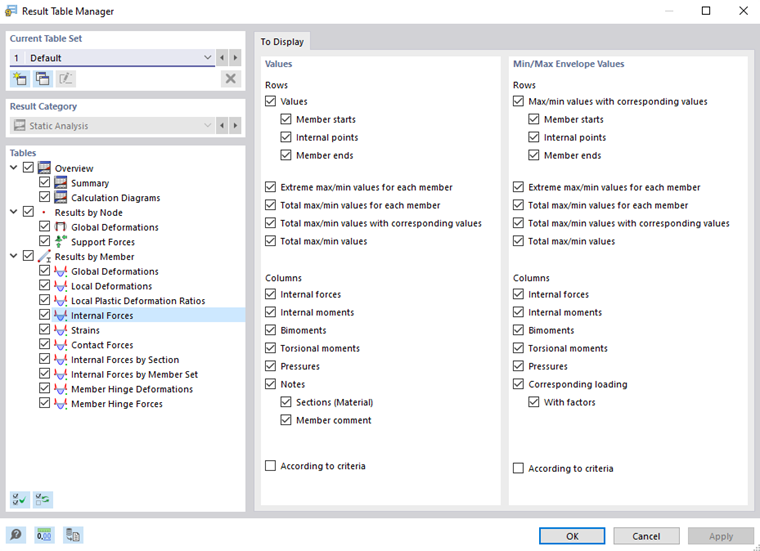

Gestor de tabelas de resultados
O 'Gestor de tabelas de resultados' controla as tabelas que são apresentadas. Pode abrir esta caixa de diálogo clicando no item Administrador de tabelas de resultados no menu Resultados . Em alternativa, utilize o botão
na barra de título do programa ou tabela.
Na secção de diálogo 'Conjunto de tabelas atual', pode criar uma nova configuração de tabela e utilizá-la no modelo atual.
Utilize as caixas de seleção na árvore 'Tabelas' para definir os resultados necessários para a avaliação. Quando seleciona uma entrada, pode controlar em detalhe a saída de resultados na secção de diálogo 'Mostrar'. As linhas e colunas correspondentes da tabela serão apresentadas ou ocultadas em conformidade.

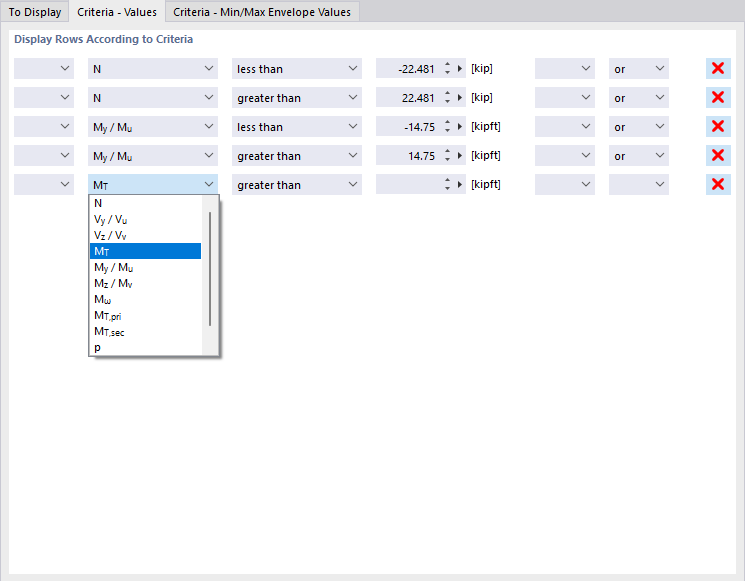

A caixa de seleção 'De acordo com os critérios' permite apresentar determinados valores de resultados nas tabelas. Os critérios para a saída de resultados podem ser definidos em separadores separados.
Selecione o tipo de resultado na segunda coluna. Nas duas colunas seguintes, o utilizador especifica o critério que deve ser aplicado. Estão disponíveis as seguintes condições para seleção:
- É igual a
- diferente de
- superior a
- superior ou igual a
- inferior a
- inferior ou igual a
Para definir outro critério, seleccione a entrada 'ou' (cada critério conta por si próprio) ou 'e' (cada critério tem de ser cumprimido) na última coluna. Em seguida, define a condição seguinte na nova linha.
