Este assistente de cargas ajuda a aplicar qualquer carga linear proporcionalmente às barras. Por exemplo, não é necessário determinar manualmente as cargas da barra para uma grelha de vigas.
Geral
O separador Geral gere os parâmetros de carga.
Generar no caso de carga
Na lista, selecione o caso de carga para o qual pretende atribuir as cargas. Utilize o botão
para criar um novo caso de carga.
Categorias
Distribuição de carga
Na lista, existem várias opções para selecionar como a carga linear atua:
- Uniforme: A carga tem um valor constante.
- Linear: A carga é distribuída de forma linear variável. Na secção de diálogo 'Parâmetros de carga de linha', pode especificar três nós de referência com os respetivos valores de carga.
Sistema de coordenadas
A carga de linha pode actuar perpendicularmente ao plano de carga ('local z') ou em relação ao sistema de coordenadas global XYZ. Em alternativa, pode selecionar um sistema de coordenadas definido pelo utilizador ou criar um novo.
Direção da carga
Se a carga de linha não actua perpendicularmente ao plano de carga, mas na direção de um eixo global, a lista oferece diferentes opções.
A carga de linha pode estar relacionada com o comprimento real (como uma carga de peso) ou com o comprimento projetado (como uma carga de neve). A direção da carga é ilustrada no esboço de diálogo.
Parâmetros de carga de linha
Introduzir o valor da carga de linha uniforme. Se a carga for linearmente variável, é possível definir os números de dois nós com as cargas atribuídas. Utilize o botão
para seleccionar graficamente os nós na janela de trabalho. Se ainda não existe um nó adequado para atribuir a carga, é possível criá-lo utilizando o botão
.
Opções
Se seleciona a caixa de seleção 'Bloquear barras novas', a carga linear só actua nas barras atualmente existentes na área da linha definida pelos dois nós na secção 'Parâmetros de carga de linha' . Quaisquer barras que adicionar a esta área mais tarde não receberão quaisquer componentes da carga de linha.
A opção 'Considerar excentricidade de barra' controla se a carga de linha actua nas barras no plano sem considerar as excentricidades (configuração padrão). Se activa a caixa de selecção, a carga de linha não é aplicada às barras para as quais está disponível um desvio fora do plano.
Com a caixa de seleção 'Considerar distribuição de secções', pode controlar se a carga de linha resultante de uma definição de secção variável também atua nas barras inclinadas (configuração padrão). Se ativar a caixa de seleção, a carga de linha não será aplicada a barras no plano de carga que tem uma distribuição de secção não uniforme (ver Secção ).

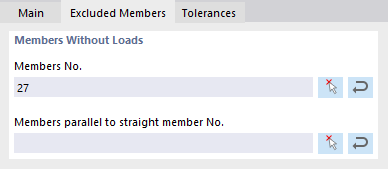

Barras excluídas
No separador Barras excluídas, pode especificar que barras como contraventamentos não recebem quaisquer cargas proporcionais.
Seleccione as barras graficamente com o botão
, quer individualmente quer utilizando um modelo de barra 'paralela' a todas as barras sem carga.
Tolerâncias
No separador Tolerâncias , pode definir os critérios pelos quais as barras e os nós são avaliados como pertencentes a um plano ou linha. Os parâmetros estão no capítulo # extbookmark manual|separador tolerâncias|Cargas de barra do capítulo Carga de superfície#.
