Uma caixa de recorte é um recorte de cuboide para determinadas áreas do modelo. Permite-lhe focar objetos específicos e ocultar partes menos relevantes do modelo.
Sugestão
Utilize o botão
na barra de ferramentas CAD para definir rapidamente uma nova caixa de recorte.
Sistema de coordenadas
Defina o sistema de coordenadas ao qual a caixa de recorte se refere. Pode selecionar um {%>
.
Ponto de origem
Introduz as 'Coordenadas do ponto' que representam o centro da caixa de recorte. Também pode definir o ponto graficamente utilizando o botão
.
Dimensões
O tamanho do cuboide é descrito pelas dimensões que são aplicadas simetricamente a partir do centro em cada uma das três direções. Para uma disposição assimétrica, utilize o botão
e selecione dois pontos quaisquer na janela de trabalho.

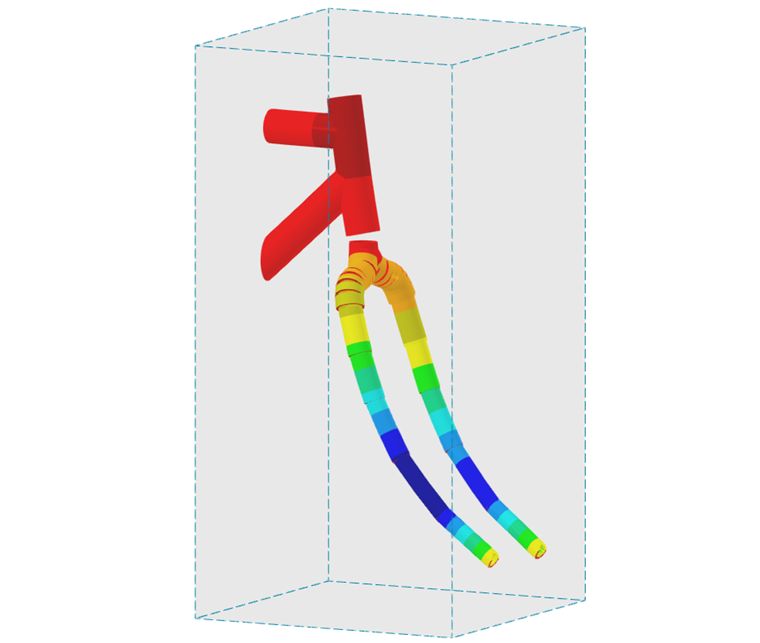

Na janela de trabalho, a caixa de recorte é fechada por um cuboide. As partes que se encontram fora são cortadas.
Para ativar ou desativar uma caixa de recorte, utilize o menu de atalho no navegador (ver figura Ativar e desativar o plano de recorte ).
