Pode utilizar a função Gerar contraventamento em células para criar rapidamente diagonais para estruturas de pórticos. As barras devem formar a chamada "célula", isto é, uma área num plano formado por quatro nós de canto e fechado por barras em todos os lados.

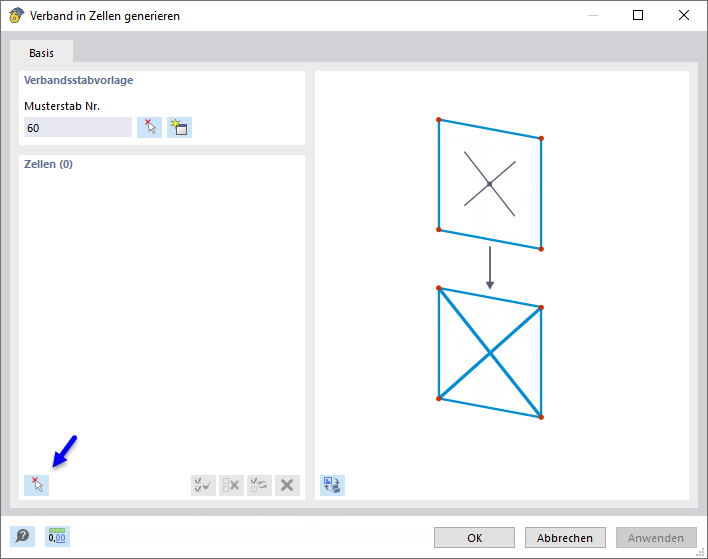

Pode aceder a esta função através da seleção no menu Ferramentas → Gerar modelo - Barras. Aparece a caixa de diálogo 'Gerar contraventamento nas células'.
Na secção 'Modelos de barra de contraventamento', defina um modelo de barra cuja secção e tipo de barra pretende utilizar para as diagonais. Utilize o módulo de
pode seleccionar a barra graficamente na janela de trabalho.
Em seguida, clique no botão na parte inferior da secção de diálogo 'Células'

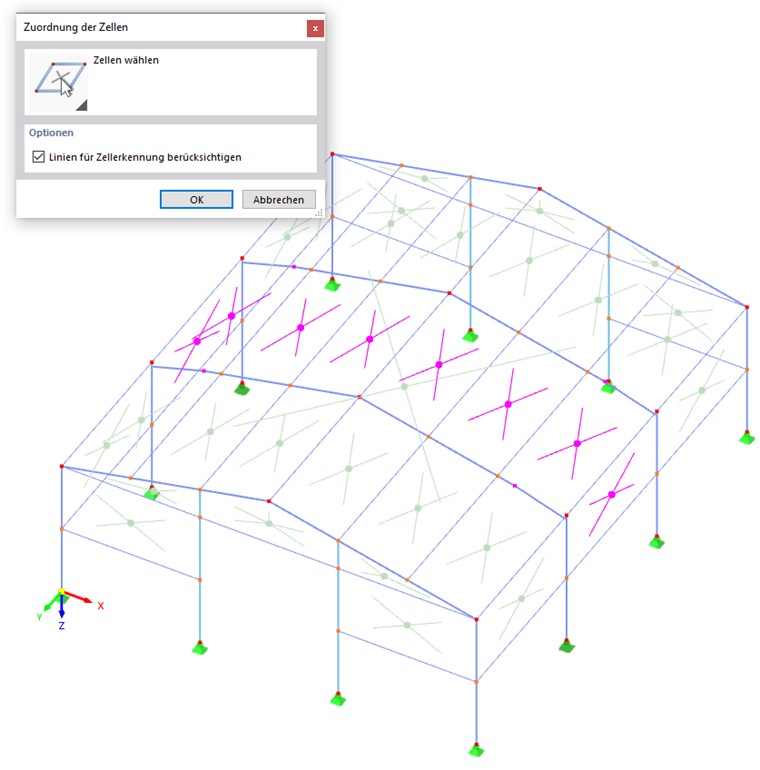

(marcado na figura acima). No gráfico, todas as células que o programa reconhece no modelo estão assinaladas com uma cruz.
Clique nas células relevantes, uma a uma, para que sejam exibidas na cor de seleção. Clique em OK para voltar à caixa de diálogo inicial.

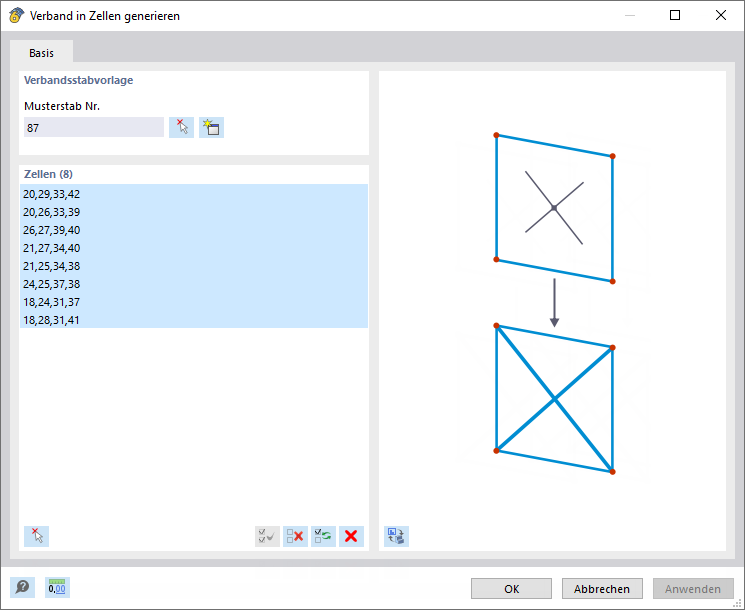

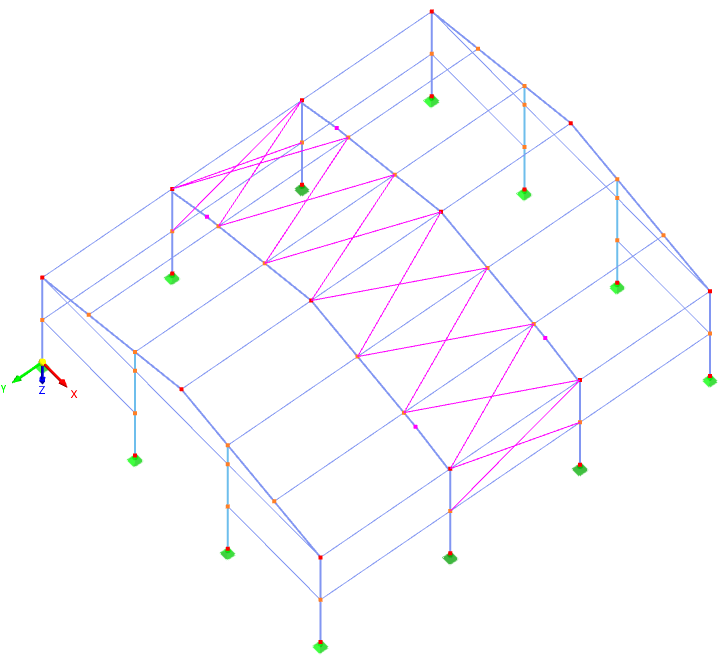

As células seleccionadas são incluídas numa lista. Aqui pode alterar os dados, se necessário. Após confirmar em OK, o programa cria contraventamentos nas áreas especificadas.
