Frage:

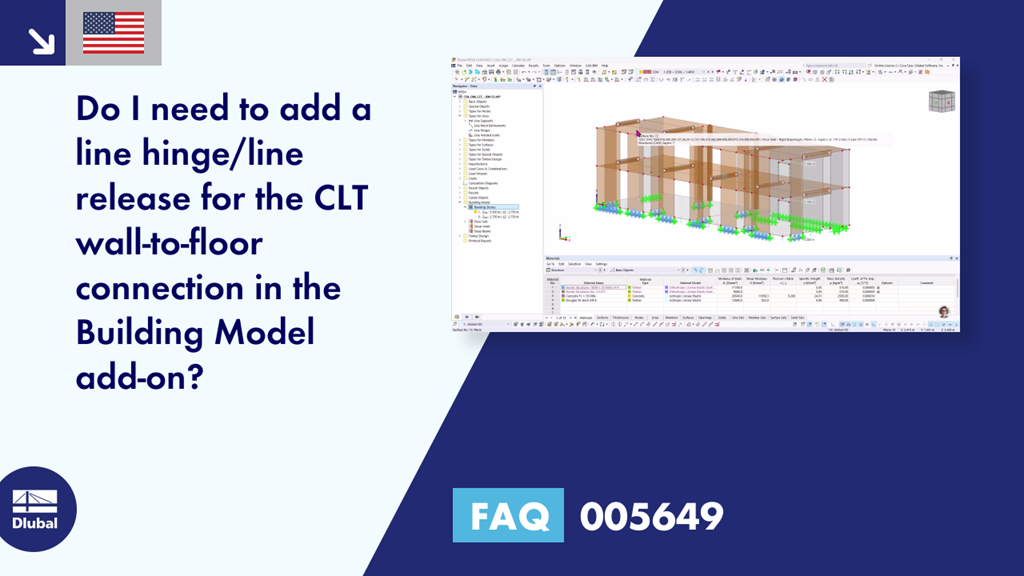

Muss ich für die Wand-Decke-Verbindung aus Brettsperrholz im Add-On Gebäudemodell ein Liniengelenk oder eine Linienfreigabe hinzufügen?
Antwort:
Bei Verwendung einer starren oder nachgiebigen Ebene ist für die Wand-Decke-Verbindung kein Liniengelenk / keine Linienfreigabe erforderlich. Das liegt daran, dass starre und nachgiebige Ebenen in der globalen 3D-Berechnung eine Biegesteifigkeit außerhalb der Ebene von Null aufweisen (Bild 1).
Falls keine Ebene oder Lastübertragung ausgewählt ist, sollte ein Liniengelenk / eine Linienfreigabe definiert werden.
In der lokalen 2D Berechnung zur Berücksichtigung von Gewichtslasten werden Knotenlager und Linienlager definiert, um Stützen und Wände abzubilden. In den meisten Fällen ist eine "Feste Gelenklagerung" ausreichend, da die Fuge zwischen BSP-Wand und BSP-Decke als eine Gelenkverbindung mit freier Rotation um die globalen X- und Y-Achsen angenommen werden kann. Alternativ kann auch eine elastische Stütze bzw. Wand zugewiesen werden (Bild 2).
