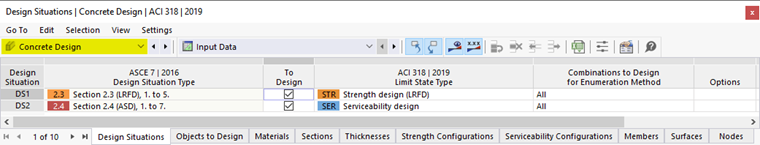

La tabla Situaciones de cálculo de la categoría 'Cálculo de hormigón' enumera todas las situaciones de cálculo que se han definido para el modelo. Aquí puede decidir si se debe considerar una determinada situación de cálculo para las comprobaciones del hormigón armado y cómo hacerlo. Puede encontrar más información sobre las situaciones de diseño en el capítulo Situaciones de diseño del manual de RFEM.
Seleccionar situaciones de diseño para el diseño de hormigón
La casilla de verificación 'Por diseñar' está activada de forma predeterminada para todas las situaciones de diseño. De esta manera, se examinan todas las situaciones de cálculo para las comprobaciones del hormigón armado. Si quita la marca de verificación de una casilla de verificación, se desactiva la situación de cálculo correspondiente para el cálculo de hormigón y no se realiza ningún cálculo para esta situación de cálculo.

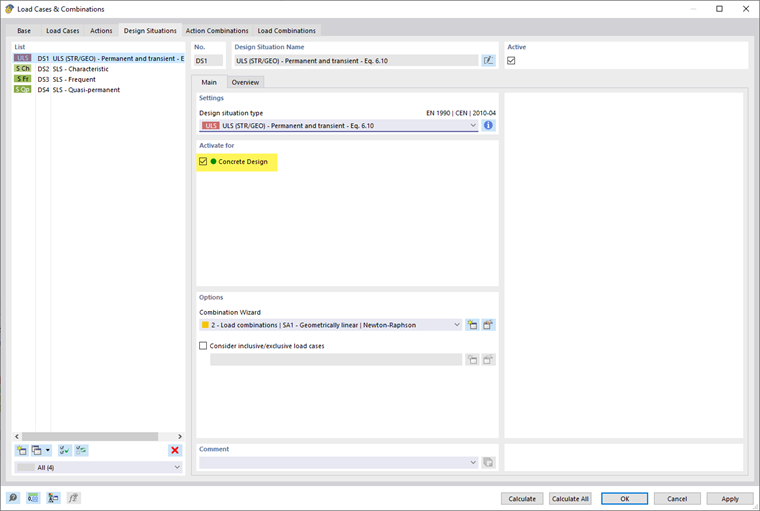

La configuración en la tabla se sincroniza con las especificaciones para las situaciones de diseño en el cuadro de diálogo ' Casos de carga y combinaciones '.

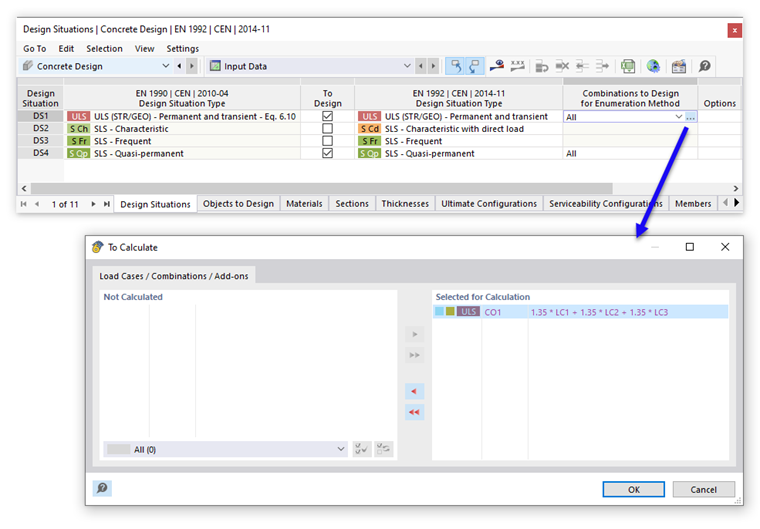

Con la configuración predeterminada, se tienen en cuenta todas las combinaciones de la situación de cálculo que están activadas para el cálculo. Si sólo desea usar ciertas combinaciones para el diseño, haga clic en el campo de la columna 'Combinaciones a diseñar para el método de enumeración' y luego en el botón
. Aparece un cuadro de diálogo en el que puede excluir combinaciones individuales del diseño.

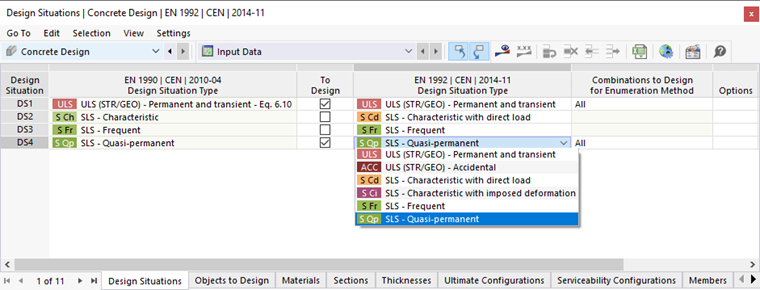

Asignar tipos de situaciones de diseño
Las situaciones de diseño se crearon sobre la base de la norma seleccionada para la clasificación de casos de carga. Por lo tanto, aún debe ingresar el tipo de # extbookmark manual|imagen026561|Núm. De norma que ha definido para el cálculo del hormigón; ambas normas pueden diferir entre sí. Como regla general, esta asignación se realiza automáticamente, de modo que una combinación de estados límite de servicio de la combinación de casos de carga también se asigna al tipo 'Serviceability' para el cálculo. Sin embargo, debe comprobar estas especificaciones y corregirlas si es necesario.
Las comprobaciones de diseño realizadas en el complemento se basan en un tipo de situación de diseño. Por ejemplo, si ninguna situación de cálculo tiene el estado límite de servicio, no se realiza ningún estado límite de servicio. Para una situación de cálculo del tipo estado límite último (ELU), sólo se realizan comprobaciones del estado límite último. Son posibles diferentes tipos de situaciones de cálculo dependiendo de la norma.
También puede activar varias situaciones de cálculo del mismo tipo para el cálculo, por ejemplo, dos situaciones de cálculo para las comprobaciones del estado límite último. A continuación, el programa realiza las comprobaciones del estado límite último para las combinaciones seleccionadas de ambas situaciones de cálculo. De esta manera, también es posible crear la situación de cálculo dos veces para las comprobaciones de resistencia y tener las combinaciones de carga resultantes calculadas una vez según la teoría de primer orden y una vez según la teoría de segundo orden incluyendo las imperfecciones.
