Especificaciones de cálculo

Complemento Cálculo de estructuras de hormigón (concreto)

Este manual describe el complemento 'Concrete Design' para los programas RFEM 6 y RSTAB 9. Dado que la entrada y las funciones del cálculo de hormigón armado son idénticas en ambos programas, la descripción del complemento solo se proporciona para RFEM. Las explicaciones también se aplican al cálculo concreto de barras en RSTAB. El cálculo de superficies, resultado y barras, así como el punzonado, sólo están disponibles en RFEM.

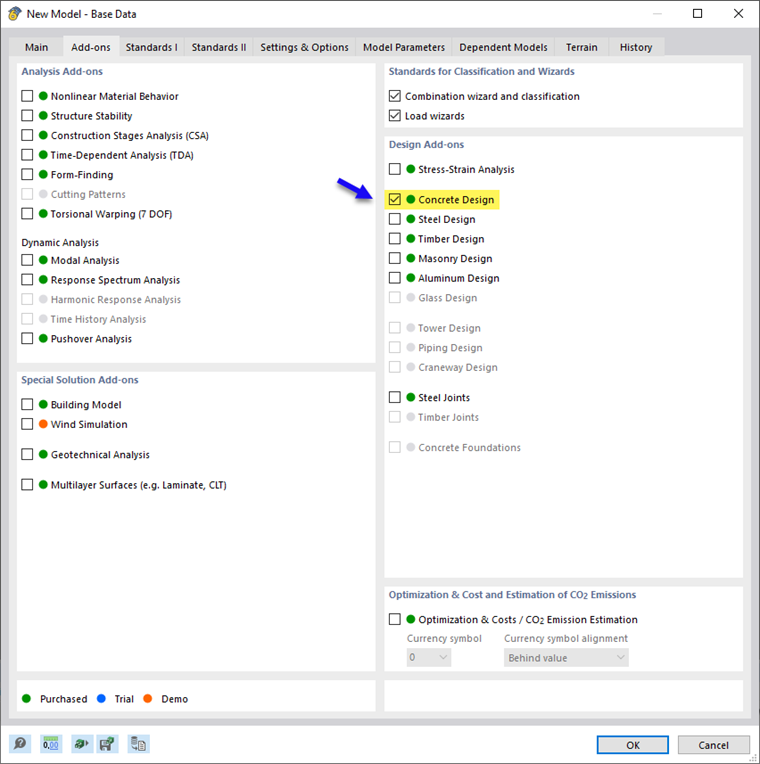

Puede activar o desactivar el uso del complemento de diseño en la pestaña Complementos de los ' Datos generales del modelo '.

Un punto verde delante de la descripción del complemento significa que tiene una licencia. Un punto naranja o azul indica que solo puede usar el complemento como versión de demostración o de prueba y que la amplitud de funciones es limitada.

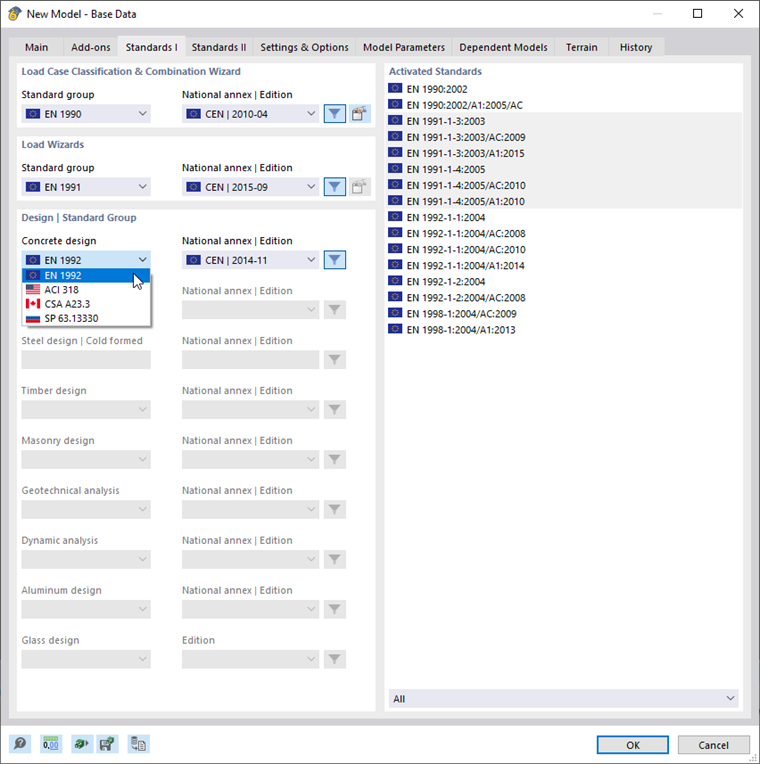

En la pestaña Normas I de los datos generales, puede seleccionar la norma que se utilizará para el cálculo del hormigón (véase también el capítulo Normas I del manual de RFEM). Los diálogos de entrada para el cálculo del hormigón se adaptan automáticamente a esta norma.

Puede encontrar los estándares de diseño disponibles actualmente y un resumen del alcance funcional en -descripción estándar del producto se puede encontrar en el cálculo del hormigón.

Cuando ha activado el complemento de diseño y definido el estándar, la interfaz de usuario se ha ampliado para incluir nuevas entradas en el navegador, las tablas y los cuadros de diálogo. Esto significa que los parámetros del cálculo del hormigón están completamente integrados en la interfaz de usuario de los programas RFEM o RSTAB.

Consejo

En nuestro introductory example puede usar un simple seguimiento el modelo paso a paso.
