A tabela Situações de dimensionamento da categoria ' Dimensionamento de betão' lista todas as situações de dimensionamento que foram definidas para o modelo. Aqui pode decidir se e como uma determinada situação de dimensionamento deve ser considerada para as verificações do betão armado. Para mais informações, consulte o capítulo Situações de dimensionamento do manual do RFEM.
Selecionar situações de dimensionamento para o dimensionamento de betão
A caixa de seleção 'A ser dimensionado' está ativada por defeito para todas as situações de dimensionamento. Desta forma, todas as situações de dimensionamento são examinadas para as verificações do betão armado. Se o utilizador remove a marca de seleção de uma caixa de seleção, a situação de dimensionamento correspondente para o dimensionamento de betão é desativada e não são realizados dimensionamentos para esta situação de dimensionamento.

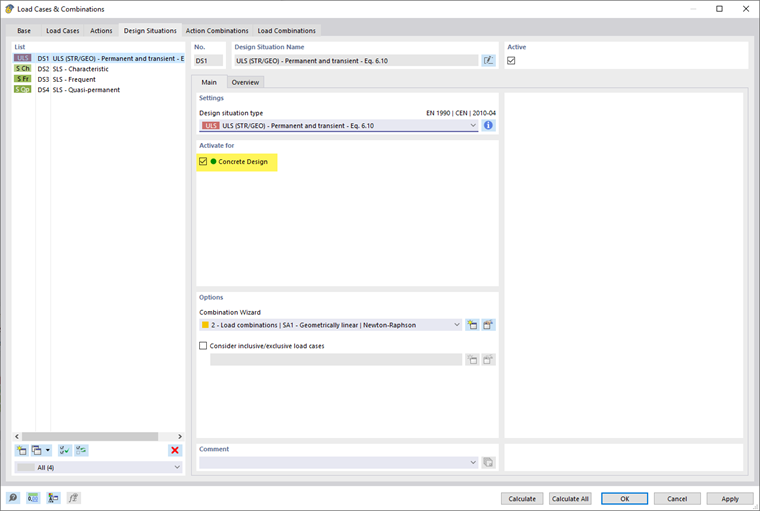

As configurações na tabela são sincronizadas com as especificações para as situações de dimensionamento na caixa de diálogo 'Casos e combinações de carga'.

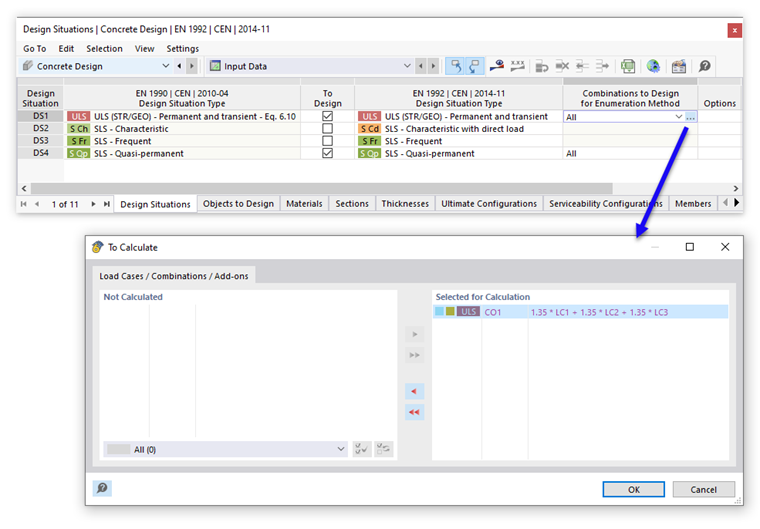

Com a configuração padrão, são consideradas todas as combinações da situação de dimensionamento que estão ativadas para o dimensionamento. Se pretende utilizar apenas determinadas combinações para o dimensionamento, clique no campo da coluna 'Combinações a serem dimensionadas para o método de enumeração' e depois no botão
. Aparece uma caixa de diálogo na qual pode excluir combinações individuais do dimensionamento.
Atribuir tipos de situação de dimensionamento
As situações de dimensionamento foram criadas com base na norma selecionada para a classificação dos casos de carga. Assim sendo, continua a ter de introduzir o tipo de # extbookmark manual|image026561|Norma # que definiu para o dimensionamento de betão - ambas as normas podem diferir uma da outra. Via de regra, esta atribuição é realizada automaticamente, de forma que uma combinação de estados limite de utilização da combinação de casos de carga também é atribuída ao tipo 'Estado de utilização' para o dimensionamento. No entanto, deve verificar estas especificações e corrigi-las se necessário.
As verificações de dimensionamento realizadas no módulo são baseadas num tipo de situação de dimensionamento. Por exemplo, se nenhuma situação de dimensionamento tem o estado limite de utilização, não é realizado nenhum estado limite de utilização. Para uma situação de dimensionamento do tipo estado limite último (ULS), apenas são realizadas verificações do estado limite último. Dependendo da norma, são possíveis diferentes tipos de situação de dimensionamento.
Também é possível ativar várias situações de dimensionamento do mesmo tipo para o dimensionamento, por exemplo, duas situações de dimensionamento para verificações do estado limite último. O programa realiza, em seguida, as verificações do estado limite último para as combinações selecionadas de ambas as situações de dimensionamento. Desta forma, também é possível criar a situação de dimensionamento duas vezes para as verificações da resistência e calcular as combinações de cargas resultantes uma vez de acordo com a teoria de primeira ordem e uma vez de acordo com a teoria de segunda ordem incluindo as imperfeições.
