Longitudes eficaces de pandeo

Para las comprobaciones de estabilidad de barras según el método de los pilares modelo o el método de curvatura nominal, es necesario definir longitudes de pandeo. Al asignar una longitud de pandeo a una barra, se tendrán en cuenta las condiciones de contorno y las longitudes de pandeo correspondientes para el análisis de estabilidad de la barra. El dimensionamiento de la sección transversal se realiza entonces con los esfuerzos internos de este análisis de estabilidad.

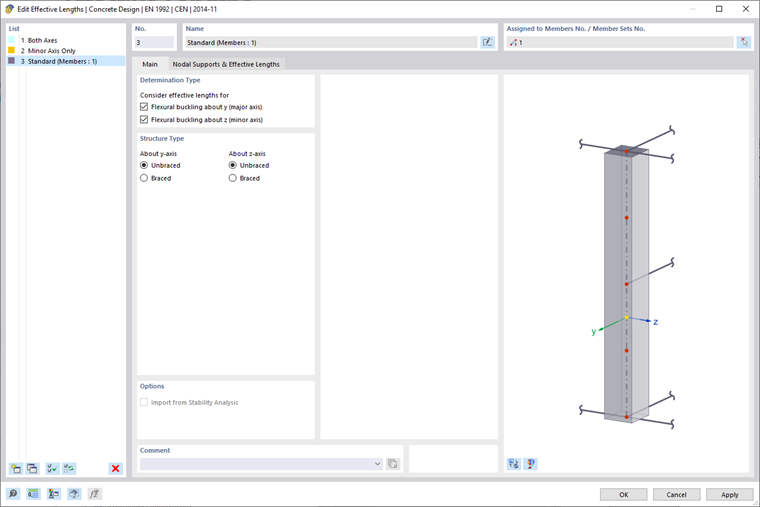

Cuadro de diálogo 'Nuevas longitudes eficaces'

Base

En la pestaña Base, se deben realizar configuraciones básicas. Puede ingresar los coeficientes de longitud de pandeo y las condiciones de soporte en la pestaña Soportes nodales y longitudes de pandeo.

Tipo de investigación

Determine a través de los cuadros de control qué formas de fallo de estabilidad deben verificarse para la barra (o conjunto de barras). Bajo compresión, puede ser determinante el pandeo por flexión alrededor del eje fuerte o débil.

Si desactiva una forma de fallo, la opción correspondiente se desactivará en la sección 'Tipo de estructura' y en la pestaña 'Soportes nodales y longitudes de pandeo'. Esta forma de fallo no se investigará entonces en la comprobación.

Tipo de estructura

Con los cuadros de control de esta sección, puede determinar si el sistema de la barra es 'Desplazable' o 'No desplazable'. Puede establecer esto por separado para ambas direcciones de pandeo. El tipo de estructura afecta el cálculo del momento equivalente M_0e según EN 1992-1-1, 5.8.8.2(2) Eq. (5.32).

Opciones

Con el cuadro de control 'Importar desde análisis de estabilidad', es posible aplicar coeficientes de longitud de pandeo basados en las formas de pandeo. Puede realizar las entradas correspondientes en la pestaña adicional Importar desde análisis de estabilidad.

Soportes nodales y longitudes de pandeo

En la pestaña Soportes nodales y longitudes de pandeo, define las condiciones de contorno para la comprobación de estabilidad y establece los coeficientes de longitud de pandeo.

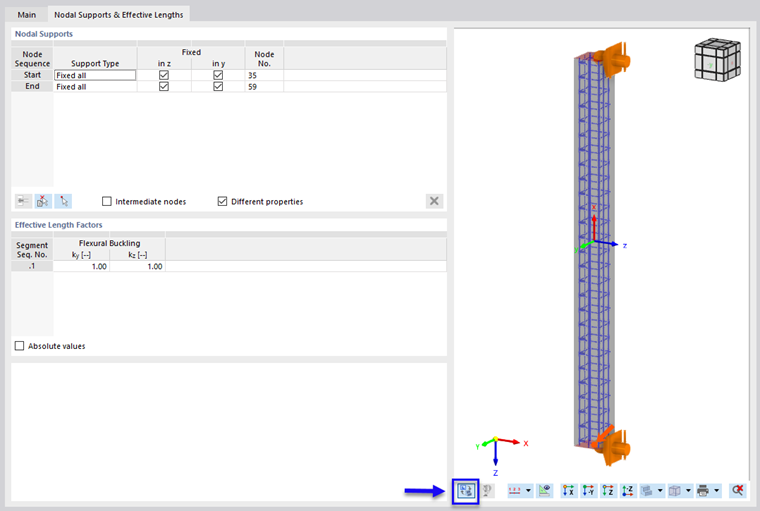

Definición de apoyos en nudos y longitudes eficaces

Soportes nodales

El soporte de la barra (o conjunto de barras) define las condiciones de contorno para la comprobación de estabilidad. Además, los soportes nodales se utilizan para la subdivisión de la barra en segmentos.

Para definir los soportes, puede seleccionar variantes típicas en una lista en la columna 'Tipo de soporte'. Alternativamente, marque los cuadros de control en las columnas 'Fijo' individualmente (soporte fijo) o desmárquelos (sin soporte).

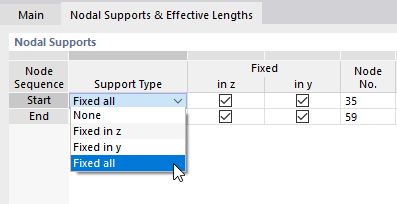

Selección del tipo de restricción

Puede definir los soportes nodales para el inicio y el final de la barra. Si existe un soporte de la barra mediante un nodo en la propia barra, marque el cuadro de control 'Nodo intermedio' (ver imagen Establecer coeficientes de longitud de pandeo por segmentos). Se consideran nodos estándar entre barras de un conjunto de barras y nodos del tipo 'En barra' (ver capítulo Nodos del manual de RFEM).

La definición de los nodos intermedios no se realiza mediante números de nodo, sino a través del orden en la barra: '.1' designa al primer nodo intermedio desde el inicio de la barra, '.2' al segundo nodo intermedio, etc. Si una barra a la que se le ha asignado esta longitud de pandeo tiene más (o menos) nodos intermedios, se considera a partir del inicio de la barra; las entradas o nodos sobrantes se ignoran.

El botón inserta un nuevo nodo intermedio por encima de la fila seleccionada. Para eliminar un nodo intermedio, seleccione la fila y luego haga clic en el botón . El menú contextual de la tabla también ofrece opciones para editar filas.

Con el botón , puede seleccionar una barra o conjunto de barras en el modelo para transferir su número de nodos intermedios a la tabla. Si la longitud de pandeo ya está asignada a una barra, puede seleccionar un nodo con el botón . En la tabla, se seleccionará entonces la fila del soporte intermedio correspondiente (si está presente).

Coeficientes de longitud de pandeo

La tabla 'Coeficientes de longitud de pandeo' está adaptada al número de soportes nodales. Si no se definen nodos intermedios, solo existe un 'Segmento'. Puede ajustar los coeficientes de longitud de pandeo de este segmento a las condiciones de contorno alargando o acortando la longitud de pandeo para las diferentes formas de fallo con coeficientes.

Los soportes en nodos intermedios (ver imagen Seleccionar tipo de soporte) dividen la barra o conjunto de barras en varios segmentos para los diferentes casos de fallo:

• Ninguno: el coeficiente de longitud de pandeo del Segmento No. 1 se aplica a todos los segmentos siguientes.
• Fijo en z: coeficientes de longitud de pandeo individuales k_y para pandeo alrededor del eje y.
• Fijo en y: coeficientes de longitud de pandeo individuales k_z para pandeo alrededor del eje z.
• Fijo en todos: coeficientes de longitud de pandeo individuales para ambas direcciones de pandeo y todos los segmentos.

Una flecha simboliza un coeficiente de longitud de pandeo que abarca segmentos, si no se dispone del soporte intermedio correspondiente en la tabla 'Soportes nodales'. Puede establecer los coeficientes de longitud de pandeo de los segmentos individuales en las filas de la tabla y así ajustar las longitudes de pandeo de los tramos.

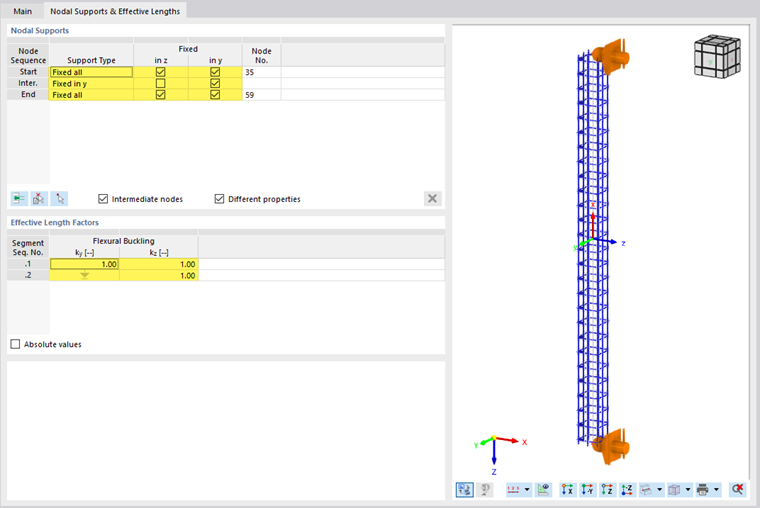

Especificar coeficientes de longitud eficaces por segmento

La longitud de pandeo utilizada para la comprobación de una forma de fallo en un punto de este segmento se obtiene multiplicando la longitud del segmento por el coeficiente de longitud de pandeo correspondiente.

Ingrese para cada segmento los coeficientes de longitud de pandeo que son determinantes para el pandeo alrededor del eje y o z. También están disponibles en la lista coeficientes de longitud de pandeo típicos.

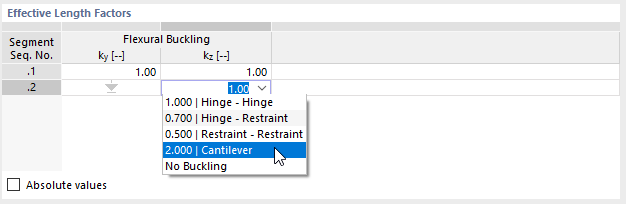

Seleccionar factor de longitud eficaz

También puede proporcionar 'Valores absolutos' para las longitudes de pandeo. Cabe señalar que estos valores se utilizan para todos los objetos asignados. A diferencia de los coeficientes de longitud de pandeo, no se realiza un ajuste relativo a la longitud real del segmento. Por lo tanto, se prefiere la definición mediante coeficientes de longitud de pandeo en lugar de valores absolutos.

El cálculo automatizado de longitudes de pandeo para construcción de hormigón mediante el método k_A-k_B aún no está disponible en el estado de desarrollo actual.

Importar desde análisis de estabilidad

La pestaña Importar desde análisis de estabilidad está disponible si ha activado el cuadro de control correspondiente en la pestaña Base. Aquí puede seleccionar las formas de pandeo y barras cuyos coeficientes de longitud de pandeo k_y o k_z deben aplicarse.

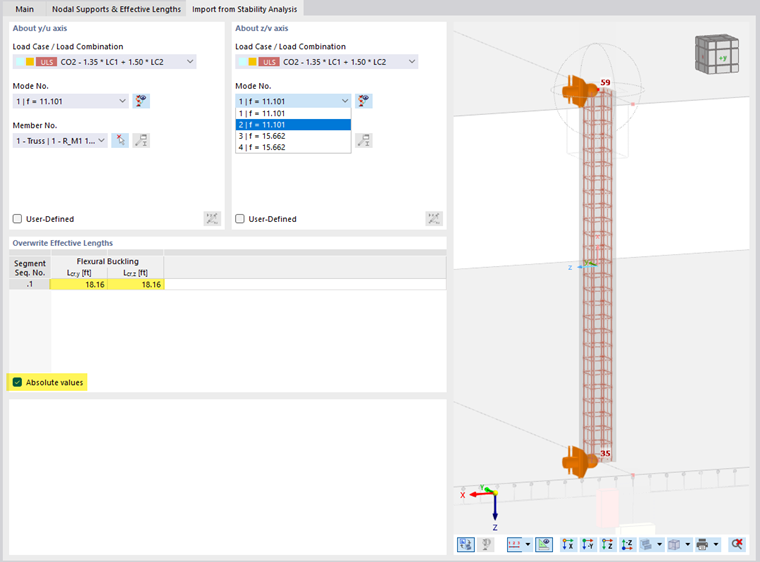

Importación de longitudes eficaces del análisis de estabilidad

Alrededor del eje

Las formas propias son propiedades de un caso de carga o una combinación de cargas. Primero seleccione en la lista 'Caso de carga/Combinación de carga' qué situación de carga es determinante para la forma de pandeo. La lista solo contiene casos de carga y combinaciones de carga para los que se ha previsto un análisis de estabilidad. Puede establecer la forma propia de un caso de carga específico para cada eje principal.

En el siguiente paso, determine la 'Forma No.' relevante. La lista de formas propias está disponible para todos los casos de carga y combinaciones calculadas.

Selección de la forma del modo

Con el botón , puede mostrar las formas propias en la ventana de trabajo.

Finalmente, seleccione la 'Barra No.' en la lista. Con el botón , también puede determinar gráficamente la barra en la ventana de trabajo.

Coeficientes de longitud de pandeo

En la tabla se indican los coeficientes de longitud de pandeo importados del análisis de estabilidad para ambos ejes principales. Si desea ajustar un valor, active el cuadro de control 'Personalizado' en la sección 'Alrededor del eje'. El campo de entrada será entonces accesible.

Los coeficientes de longitud de pandeo que se muestran aquí se transfieren a la pestaña Soportes nodales y longitudes de pandeo y ya no se pueden editar allí. Con la opción 'Valores absolutos', también puede adoptar las longitudes de pandeo L_cr,y y L_cr,z de las barras a partir de los resultados del análisis de estabilidad. Esta opción, por ejemplo, puede utilizarse cuando se debe aplicar la longitud de pandeo para un conjunto de barras a partir de una barra contenida en él.
