Armadura longitudinal

En la pestaña Armadura longitudinal, puede definir la armadura que se debe considerar para el cálculo de flexión y esfuerzo axil de la barra.

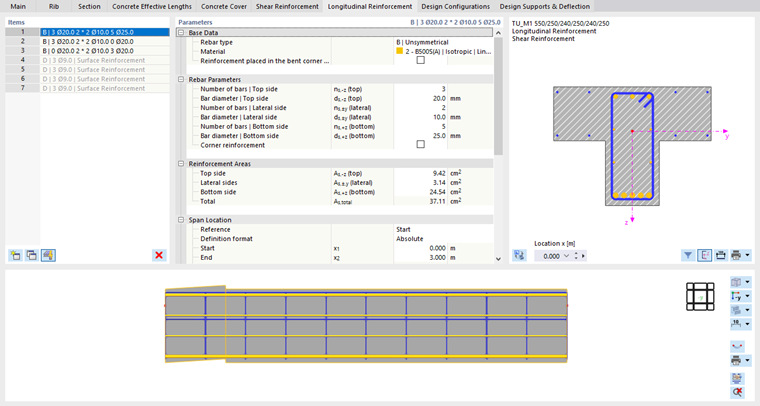

Definición de una armadura longitudinal

Posiciones

Esta sección ofrece la posibilidad de definir posiciones de la armadura para la armadura longitudinal. Aquí solo está predefinida una posición, que representa una especie de "armadura base". Puede adaptar esta configuración predeterminada y también añadir posiciones adicionales (ver imagen Definir armadura longitudinal), por ejemplo, para disponer una armadura por tramos con armadura adicional. Utilice el botón al final de la lista para crear nuevas posiciones. Con el botón también puede copiar la posición seleccionada y luego adaptar la copia.

En el caso de nervios, tiene la opción de generar la armadura longitudinal en el cordón a partir de la armadura de superficie. Para ello, haga clic en el botón al final de la lista. El programa genera así la armadura longitudinal de la barra del nervio a partir de la armadura de superficie existente en la superficie conectada. Estas posiciones se muestran en la lista, pero no se pueden modificar. Con el botón puede desactivar nuevamente la armadura de superficie.

Parámetros

En esta sección puede definir las propiedades de la armadura longitudinal. Los parámetros se refieren siempre a la posición que esté seleccionada en la lista 'Posiciones'.

Datos básicos

Seleccione el 'Tipo de barra de armadura' en la lista. Están disponibles varias opciones para disponer la armadura.

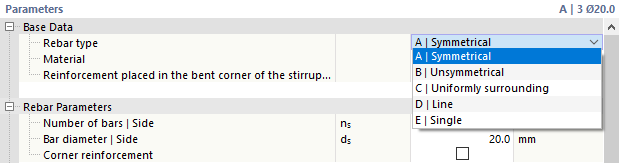

Seleccionar tipo de armadura

Las opciones dan como resultado el siguiente esquema de distribución:

Tipo de barra de armadura	Disposición
Simétrica	Arriba y abajo igual
Desequilibrada	Arriba y abajo diferente, armadura lateral opcional
Uniformemente circundante	Igual en todos los lados (para pilares)
Línea	Simétrica en una capa (para armadura adicional)
Por separado	Barra individual (para armadura adicional)

Las entradas en la categoría Parámetros de la barra de armadura están adaptadas al tipo de barra de armadura.

Está predefinida una "armadura base". Está dispuesta 'Simétrica' con tres barras de armadura de 20 mm respectivamente en la cara superior e inferior. Esta armadura sirve para permitir un cálculo incluso sin una definición de armadura específica. Por regla general, ¡sin embargo debe adaptar la armadura para que los cálculos correspondan a las condiciones reales! De lo contrario, el programa usaría la armadura base propuesta para todos los cálculos.

Si no adapta la armadura y desea mantener inicialmente la armadura base, después del cálculo debería evaluar la 'Distribución de la armadura necesaria o no cubierta'. Tenga en cuenta que ¡la distribución de la armadura necesaria o no cubierta solo considera el estado límite de capacidad de carga! Los cálculos para el estado límite de servicio o la resistencia al fuego requieren obligatoriamente definir la armadura de manera realista.

Asigne un Material a la armadura longitudinal. Si ya ha definido el acero de armadura adecuado en el modelo, estará disponible en la lista para su selección.

Material para seleccionar

También puede crear un nuevo material a través del botón en el campo de entrada, accediendo a la biblioteca de materiales en el diálogo Nuevo material .

Con la casilla de verificación 'Armadura colocada en la esquina doblada del cerco' puede controlar si las barras de armadura deben disponerse en el borde superior o inferior del cerco o exactamente en el radio o centro de la esquina doblada.

Armadura colocada en la esquina curva del estribo

Esta opción es especialmente interesante para pilares. En vigas, por el contrario, que están cargadas principalmente con un momento alrededor del eje y de la barra, la armadura puede disponerse en el borde superior o inferior del cerco.

Parámetros de la barra de armadura

Las opciones de entrada en esta categoría están adaptadas al Tipo de barra de armadura.

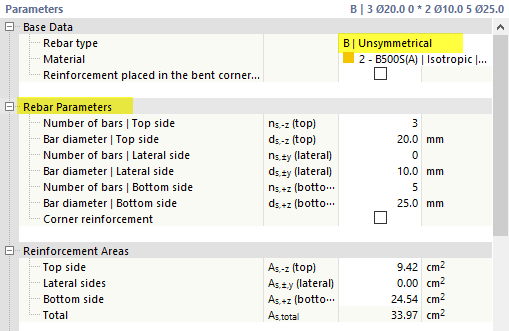

Parámetros de armadura para armadura asimétrica

Defina el 'Número de barras' n_s y el 'Diámetro de barra' d_s de la armadura longitudinal. Si el programa debe calcular el número o el diámetro durante el cálculo, seleccione la opción Auto.

Cálculo automático | Número de barras de armadura y armadura

Si se debe determinar el Número de barras, puede especificar la cantidad mínima y máxima permitida, así como el incremento Δ_x durante el proceso de cálculo. Con la prioridad, en armaduras de varias capas puede controlar si una segunda capa solo debe activarse si es necesario. Las armaduras con el valor 1 tienen la máxima prioridad.

Si el programa debe determinar el Diámetro de barra, puede especificar el diámetro mínimo y máximo posible para el cálculo.

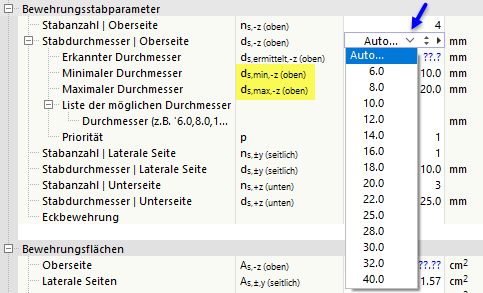

Determinación automática | Diámetro de barra de armadura y armadura longitudinal

En los tipos de barra de armadura 'Línea' e 'Individual' también puede definir el desplazamiento de las barras de armadura. Este valor puede referirse al cerco, al recubrimiento de hormigón o a los bordes de la sección (ver también la categoría Desviación adicional de la armadura). El gráfico ofrece aquí una buena posibilidad de control.

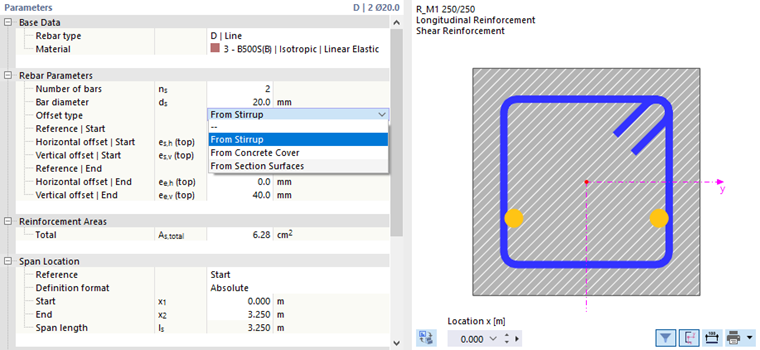

Selección de la referencia del desfase para una armadura adicional

Áreas de armadura

En esta categoría obtiene información sobre las áreas de la sección de la armadura insertada (ver imagen Parámetros de la barra de armadura). Esto es útil si después de un primer cálculo constata que no se cumplen cálculos individuales con la armadura existente. Entonces puede verificar la distribución de la armadura necesaria o no cubierta, compararla con la información en este diálogo y luego adaptar el diámetro o el número de barras en consecuencia.

Ubicación del campo

En esta categoría indica dónde se ubica el 'Campo' con la armadura longitudinal en la barra. Puede definir esta ubicación con una 'Referencia' al inicio, al final o a una posición x. Seleccione la opción correspondiente en la lista para definir el punto de referencia para la ubicación del campo.

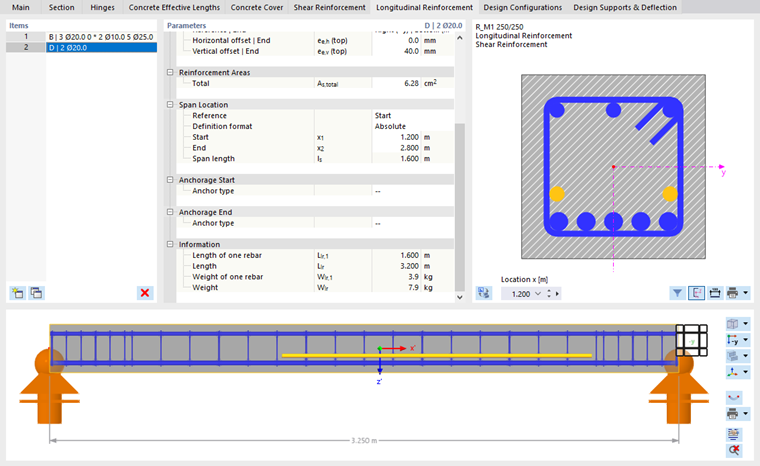

Definición de la posición del campo en relación con el inicio de la barra (formato de definición "Absoluto")

Con un 'Campo' tiene la posibilidad de disponer una armadura adicional en un tramo de barra y así prever una armadura longitudinal necesaria localmente no cubierta.

Con una referencia al 'Inicio' de la barra actual, las distancias del campo deben introducirse con signo positivo; con una referencia al 'Final' de la barra, con signo negativo.

Si la barra está dividida por un nudo del tipo 'En barra' (que no separa la barra, a diferencia de un nudo estándar), también puede definir el campo referenciado a este nudo interno.

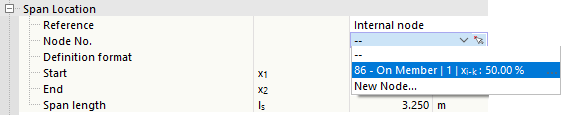

Definir campo con referencia al nudo interno

Además, puede controlar con el 'Formato de definición' si las distancias deben definirse de forma absoluta en unidades de longitud o relativamente en porcentaje.

Indique el 'Inicio' x₁ y el 'Final' x₂ del campo. El 'Vano' l_s del campo representa así la longitud de la armadura longitudinal en la barra.

Si el programa debe adaptar la longitud de las barras de armadura a las áreas de armadura estáticamente necesarias, seleccione la opción Auto. Así es posible un cálculo económico de la barra de refuerzo.

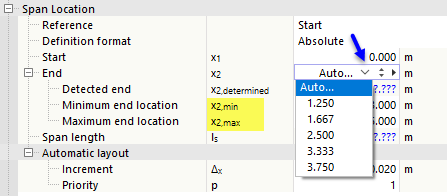

Determinación automática de la armadura | Área de la armadura

Para la determinación automática, el rango del campo debe definirse aproximadamente: Indique la posición mínima y máxima de inicio y final.

Desviación adicional de la armadura

Esta categoría está disponible para los tipos de barra de armadura 'Simétrica', 'No simétrico' y 'En todo el perímetro'. Con esto puede posicionar la armadura longitudinal en la barra individualmente.

Reubicar la armadura en relación con los estribos

Seleccione en la lista el 'Tipo de desviación' que regula la referencia de las distancias. Están disponibles las siguientes opciones:

• 'Desde el cerco': Las distancias e_z y e_y se refieren al borde interior de los cercos definidos.
• 'Desde el recubrimiento de hormigón': La desviación de la armadura longitudinal resulta como la distancia desde el lado exterior de la sección menos el recubrimiento de hormigón menos las distancias e_z y e_y.
• 'Desde la sección': La desviación de la armadura longitudinal resulta como la distancia desde el lado exterior de la sección menos las distancias e_z y e_y.

Inicio del anclaje / Final del anclaje

Para los cálculos de la longitud de anclaje se requieren datos sobre el anclaje de la armadura longitudinal. En la lista están disponibles varias opciones para el 'Inicio del anclaje' y el 'Final del anclaje'.

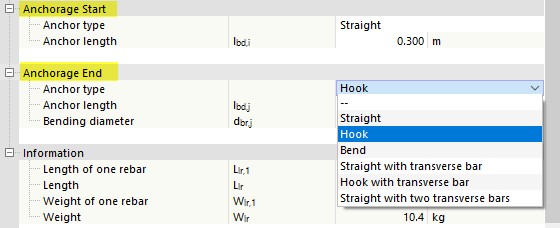

Seleccionar tipo de ancla

Indique para ambos extremos la 'Longitud de anclaje' l_bd y, si es necesario, el 'Diámetro de doblado' d_br.

Información

Finalmente, encontrará la siguiente información sobre la armadura longitudinal de la posición actual:

• Longitud de una barra de armadura L_lr,1
• Longitud de todas las barras de armadura L_lr como suma
• Peso de una barra de armadura W_lr,1
• Peso de todas las barras de armadura W_lr como suma

Gráfico

A la derecha ve la sección de la barra, abajo la sección longitudinal. Las funciones de ambas áreas gráficas están descritas en el capítulo Armadura de cortante .
