Configuración de hormigón, acero y cálculo de hormigón

Configuraciones del Hormigón

En la pestaña Configuraciones del Hormigón, puede realizar ajustes específicos para las propiedades del hormigón. Estos no solo afectan la determinación del coeficiente de fluencia y la retracción, sino también las verificaciones estructurales de los elementos a los que se asigna el hormigón.

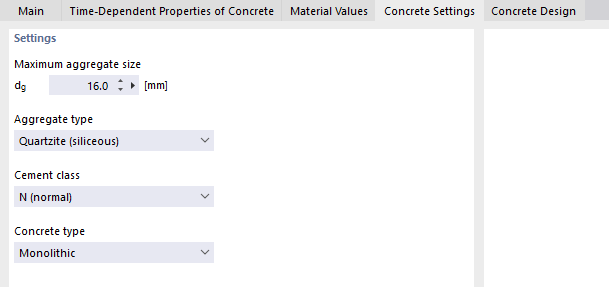

Configuración de hormigón

Ajuste el 'Diámetro máximo del árido' d_g según sea necesario. Este se incorpora en las verificaciones detalladas de la armadura personalizada.

En la lista 'Tipo de agregado', tiene una selección de varios tipos de áridos. Lo mismo aplica para la 'Clase de cemento' (S, N o R); esta tiene una gran influencia en el endurecimiento del hormigón. En la lista 'Tipo de hormigón', también puede ajustar el método de fabricación del elemento (Monolítico o Prefabricado).

Dimensionado del Hormigón

En la pestaña Dimensionado del Hormigón, encontrará los parámetros normativos del material que aplican para el dimensionado.

Cálculo de hormigón con ajustes de cálculo para EN 1992

Entre otras cosas, se indican los coeficientes parciales de seguridad tanto del hormigón como del acero de refuerzo, y se enumeran los recubrimientos mínimos de hormigón para las diferentes clases de exposición. Estos valores están alineados con la norma que ha establecido en los parámetros básicos del modelo. Por ejemplo, en EN 1992-1-1, encontrará aquí los parámetros del Anexo Nacional, mientras que en ACI 318, los valores se toman directamente de la norma.

Acero de Refuerzo

Al activar el dimensionado del hormigón, se habilita otra pestaña en el cuadro de diálogo 'Editar material' para los materiales de acero de refuerzo, donde puede realizar ajustes específicos para las propiedades del acero de refuerzo. La descripción general de este cuadro de diálogo se encuentra en el capítulo Materiales del manual de RFEM.

Configuraciones del Acero

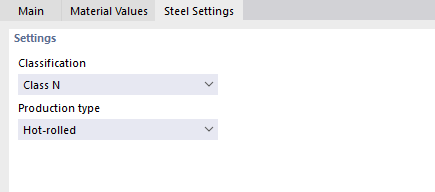

Configuración del acero

Determine a través de las listas la 'Clasificación' del acero de refuerzo (N o X) y el 'Tipo de producción' (laminado en caliente o conformado en frío). Estas propiedades afectan el comportamiento ductil. Se requieren, entre otras cosas, para el cálculo de la resistencia al fuego.
