La categoría 'Diseño del hormigón' administra las asignaciones básicas que afectan el diseño de barras, superficies y nudos de cortante por punzonamiento. Aquí puede comprobar los objetos a diseñar, sus materiales, secciones o espesores y asignar las configuraciones de cálculo a los objetos.
Las funciones conocidas de RFEM están disponibles para trabajar en las tablas , lo que le permite Editar tabla. Las tablas específicas de la categoría 'cálculo de hormigón' se presentan en los siguientes capítulos.
Además, el cuadro de diálogo Configuración global contiene especificaciones generales para el cálculo del hormigón. Puede abrir este cuadro de diálogo utilizando el botón de tabla
o el menú contextual de la entrada del navegador ' Cálculo de hormigón '.
Configuraciones de cálculo
Las configuraciones detalladas para los diseños individuales se especifican en las configuraciones de diseño. Para cada estado límite, hay una configuración de diseño separada que gestiona las regulaciones específicas de la norma y donde puede especificar valores límite o varias opciones de diseño, por ejemplo. Solo están disponibles aquellas configuraciones de diseño que están activadas en la Configuración global . Estas configuraciones se describen por separado para las normas, p. Ej. Para el Eurocódigo en los capítulos para EN 1992-1-1 .

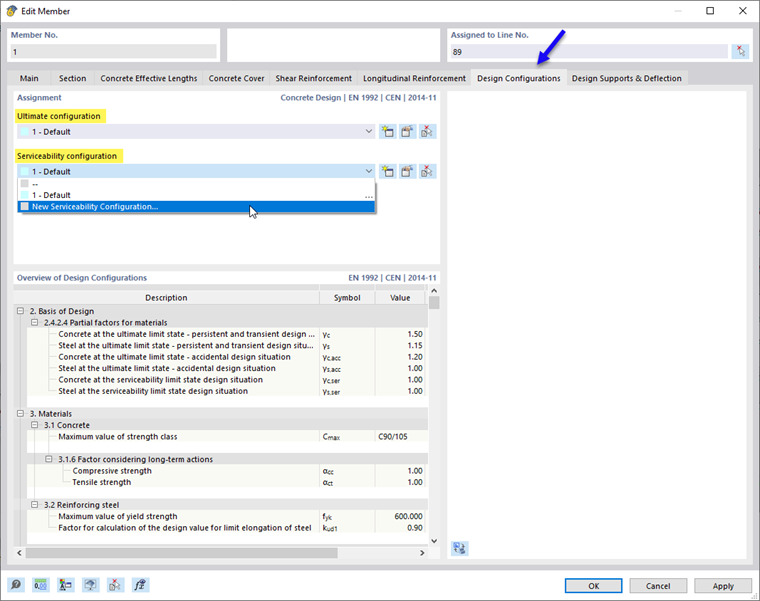

Las configuraciones de diseño también se organizan como tipos. Puede crear diferentes tipos para las configuraciones de diseño individuales y luego, por ejemplo, asignar las configuraciones apropiadas a una barra en la pestaña ' Configuraciones de diseño '.
Seleccione una configuración existente de la lista o cree una nueva configuración. También puede crear una nueva configuración utilizando el botón
. Con el botón
, tiene la opción de transferir una configuración gráficamente desde otro objeto. Puede usar el botón
para editar la configuración de diseño seleccionada.
Administrar configuraciones de diseño

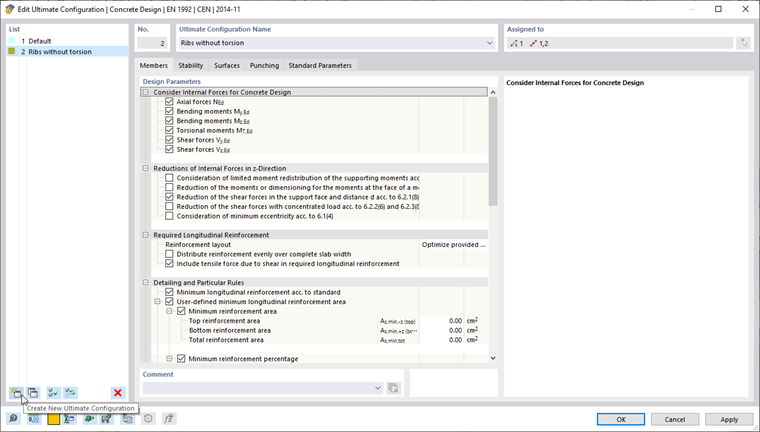

En el cuadro de diálogo image027510 Editar configuración del estado límite último , puede ver en la 'lista' todas las configuraciones del estado límite en el modelo. Con el botón
puede crear una nueva configuración en base a los valores estándar del manual # extbookmark |imagen026561|Basado en la norma. Puede copiar la configuración seleccionada con el botón
y eliminar la configuración seleccionada con el botón
.
Asignar configuración de diseño
De forma análoga a los tipos de cálculo de hormigón , puede asignar la configuración a los objetos individualmente. Tiene varias opciones para esto:
- Asignación mediante el botón

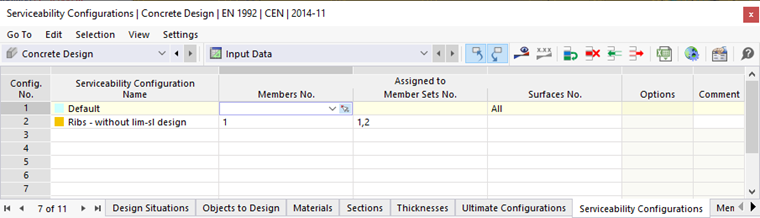

en la parte superior derecha del diálogo image027510 Editar la configuración de la capacidad de carga - Asignación en la tabla de entrada del cálculo de hormigón para configuraciones (ver imagen image027511 Asignar configuración de usabilidad a través de la tabla
- Asignación mediante lista en el diálogo de edición del objeto
Para un objeto sin configuración asignada a un estado límite particular, no se realizan comprobaciones de cálculo en este estado límite. De esta forma, puede desactivar fácilmente el cálculo del estado límite de servicio para barras individuales no asignando una configuración del estado límite de servicio a estas barras.
