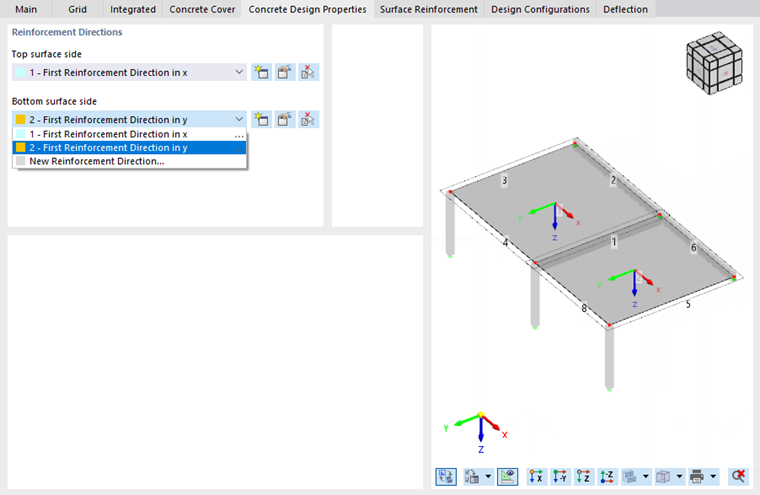

En la pestaña Propiedades de cálculo del hormigón , puede especificar las direcciones de la armadura longitudinal que se utilizarán para el cálculo en la dirección principal y secundaria.
Direcciones de armadura
Para el cálculo del área, el programa necesita información sobre cómo corren las direcciones de la armadura φ1 ("armadura principal") y φ2 ("armadura transversal"). Para el ' lado de la superficie superior ' y el ' lado de la superficie inferior ', está preestablecida la primera de las direcciones de armadura definidas. Si ha definido otros tipos de dirección, puede seleccionar la entrada apropiada de la lista.
Con el botón
puede crear un tipo nuevo (o más). El botón
le permite editar el tipo de dirección de armadura seleccionada en la lista. Puede usar el botón
para adoptar gráficamente el tipo de otra superficie.
Gráfico
En la zona de gráficos de la derecha, puede usar el botón
para mostrar una vista previa del modelo. Los ejes de las superficies también se muestran allí para que pueda asignar las direcciones de la armadura de forma apropiada.
