Estabilidad

En la pestaña Estabilidad del cuadro de diálogo 'Configuración del estado límite último', puede controlar la configuración para los análisis de estabilidad de los pilares. Este cálculo se basa en el método de curvatura nominal. Se realiza automáticamente en forma de un cálculo de la sección cuando se asignan longitudes eficaces a las barras relevantes.

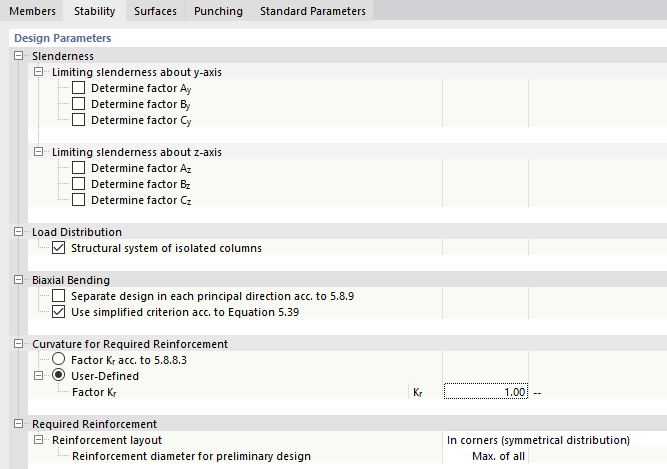

Edición de la configuración última: estabilidad

Esbeltez

Esta categoría se muestra para los anexos nacionales donde se debe definir el límite de esbeltez para las barras de compresión individuales. Los factores A, B y C se incluyen en la determinación del límite de esbeltez λ_lim según la ecuación (5.13N). Pueden ser determinados por el programa o establecidos por el usuario. Los valores recomendados están preestablecidos.

Distribución de carga

En esta categoría puede definir si el sistema consta de 'columnas individuales' o de varias columnas cooperativas.

Definición del número de columnas eficaces

Si tiene un sistema mixto de columnas individuales y estructuras de columnas conectadas, cree diferentes configuraciones y asígnelas a las columnas correspondientes.

flexión biaxial

Como regla general, el cálculo de la columna del modelo se realiza teniendo en cuenta la doble flexión. Si se quiere realizar un ' cálculo separado en ambas direcciones del eje principal según 5.8.9 ' o un ' cálculo simplificado según la ecuación 5.39 ', marque la casilla de verificación correspondiente.

Opciones de flexión biaxial

Aquí, también, se deben crear y asignar diferentes configuraciones para diferentes especificaciones para las barras del modelo.

Curvatura para la armadura necesaria

Para determinar las excentricidades según la teoría de segundo orden para el método con curvatura nominal, se tiene en cuenta la curvatura en el programa utilizando el factor K_r. Esto puede determinarse automáticamente según 5.8.8.3 o puede especificarlo el usuario.

Definición de la curvatura para la armadura necesaria

Armadura necesaria

En el análisis de estabilidad con el método de la curvatura nominal, los esfuerzos internos se determinan con la longitud eficaz especificada, teniendo en cuenta las excentricidades según la teoría de segundo orden. Estos esfuerzos internos se utilizan para calcular la sección con la armadura existente. Independientemente de esto, el programa también puede determinar el valor de la armadura necesaria si la armadura existente definida es demasiado pequeña. Para hacer esto, debe especificar los lados de la sección en los que se va a aplicar o determinar la armadura requerida. Puede seleccionar la posición apropiada de la lista.

Definición de la disposición de la armadura para la armadura necesaria

Tenga en cuenta que este ajuste influye en el valor determinado de la armadura necesaria. Esto se aplica en particular a un componente que está cargado principalmente con un momento M_y o M_z. En este caso, tiene sentido distribuir la armadura simétricamente arriba y abajo (para M_y ) o factorizar la armadura existente para tener en cuenta el momento relativamente mayor M_z.

Por otro lado, para las columnas que se cargan aproximadamente por igual en ambas direcciones del eje principal y, por lo tanto, M_y y M_z están en un orden de magnitud similar, la opción 'Incluso circunferencial' o 'En las esquinas ( distribución simétrica)' para recomendar.

El 'diámetro de la armadura para el cálculo preliminar' controla qué diámetro se usa en la determinación de la armadura requerida descrita anteriormente. De forma predeterminada, se usa la sección transversal más grande de la armadura existente (' Máx. De todas '). También puede definir un valor diferente al seleccionar la opción 'Personalizado' y especificar el diámetro de la barra de refuerzo.

Definición del diámetro de la armadura para la armadura necesaria
