Nastavení pro betonové a ocelové konstrukce a pro posouzení železobetonové konstrukce

Nastavení betonu

V záložce Nastavení betonu můžete provádět speciální úpravy vlastností betonu. Tyto úpravy ovlivňují nejen stanovení součinitele dotvarování a smrštění, ale také konstrukční posouzení částí, ke kterým je beton přiřazen.

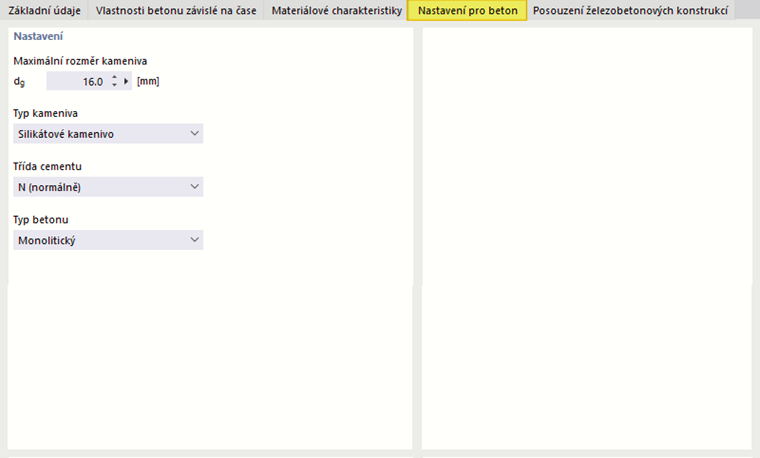

Nastavení pro beton

V případě potřeby upravte 'Maximální velikost zrn' d_g. Tato hodnota je zahrnuta do detailního posouzení uživatelské výztuže.

V seznamu 'Typ kameniva' si můžete vybrat z různých druhů přísad. Totéž platí pro 'Třídu cementu' (S, N nebo R); má velký vliv na zrání betonu. V seznamu 'Typ výroby betonu' můžete také přizpůsobit způsob výroby součástí (Monolitický nebo prefabrikát).

Posouzení betonu

V záložce Posouzení betonu jsou uvedeny normové parametry materiálu, které platí pro posouzení.

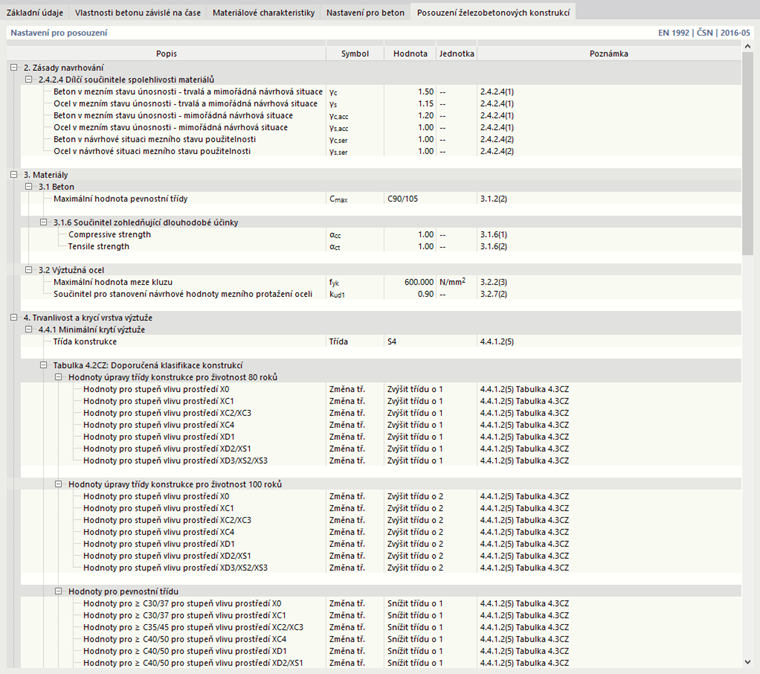

Posouzení betonu s nastavením pro posouzení podle EN 1992

Mimo jiné jsou uvedeny i dílčí součinitele bezpečnosti jak pro beton, tak pro betonářskou ocel, a minimální tloušťky betonového krytí pro různé třídy expozice. Tyto hodnoty jsou sladěny s normou , kterou jste zvolili v základních údajích modelu. Například u EN 1992-1-1 zde najdete parametry národního přílohy, zatímco u ACI 318 jsou hodnoty převzaty přímo z normy.

Betonová ocel

Aktivací posouzení betonu se v dialogu 'Upravit materiál' pro materiály z betonářské oceli zpřístupní další záložka, ve které můžete provádět speciální úpravy vlastností výztužné oceli. Obecný popis tohoto dialogu naleznete v kapitole Materiály uživatelské příručky RFEM.

Nastavení oceli

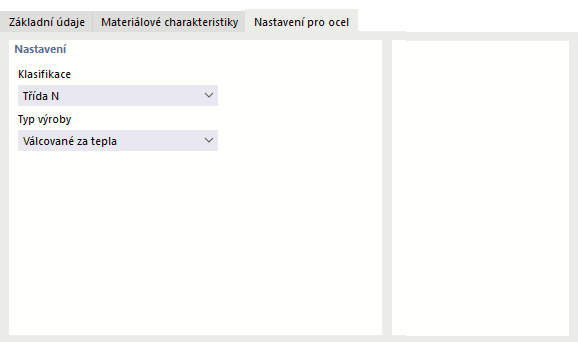

Nastavení pro ocel

Pomocí seznamů nastavte 'Klasifikaci' betonářské oceli (N nebo X) a 'Typ produkce' (válcované za tepla nebo kalené za studena). Tyto vlastnosti ovlivňují chování v duktilitě. Jsou mimo jiné potřebné pro posouzení požární odolnosti.
