Diafragma de viga

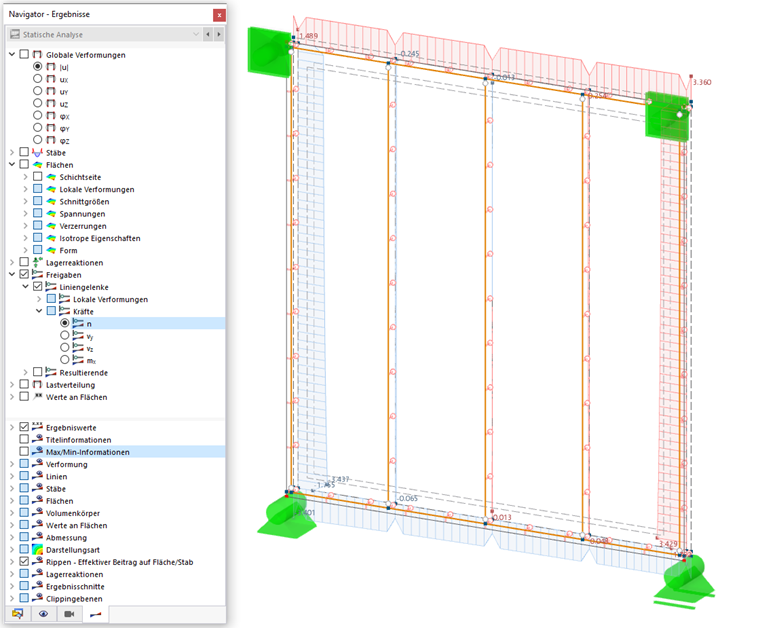

Si selecciona el tipo de espesor Disco de viga, puede describir en las secciones de diálogo las propiedades de una pared de paneles de madera o una estructura de soporte compuesta de varillas y superficies. Configuraciones específicas se pueden definir, si es necesario, en otras pestañas. A partir de los parámetros de los elementos (nervaduras de borde e interiores, revestimiento, conectores), se genera un tipo de espesor de varillas y superficies, que también considera las flexibilidades de los medios de conexión.

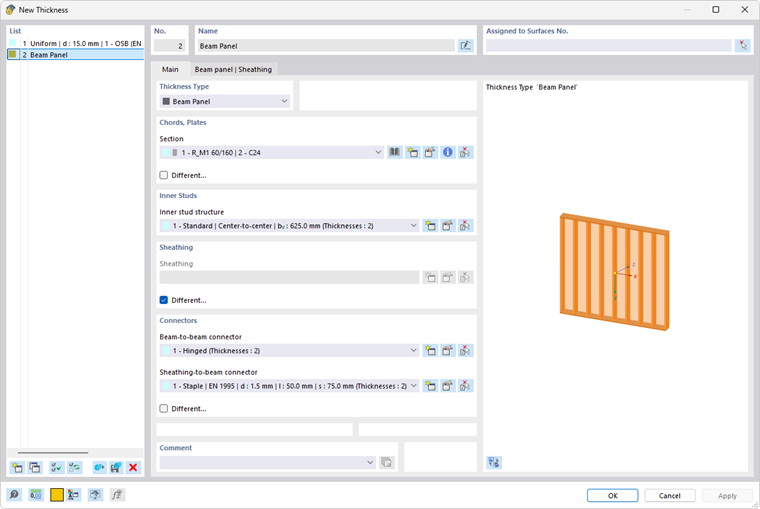

Cuadro de diálogo "Nuevo espesor", Tipo de espesor "Diafragma rígido"

Base

En la pestaña Base define las propiedades generales de los elementos que componen el disco de viga.

Nervaduras de borde

Establezca la sección transversal de los elementos de marco exterior. Puede seleccionar esta sección en la lista o definirla de nuevo con los botones y (ver capítulo Secciones transversales).

Si los bordes del panel no presentan una sección transversal uniforme, marque el campo de control 'Diferente'. Puede asignar las secciones de las varillas en la pestaña Disco de viga | Vigas.

Nervaduras interiores

En la sección Nervaduras interiores de la pestaña Base, establezca la sección transversal y la distancia de las varillas internas. Si aún no se ha definido un tipo de nervadura interior, haga clic en el botón . Aparecerá el diálogo 'Nueva configuración de nervaduras interiores'.

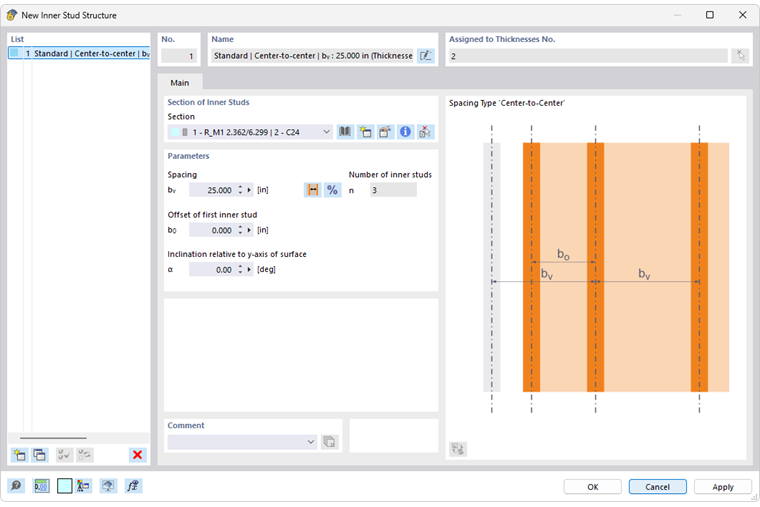

Diálogo "Nueva generación de nervios internos"

Seleccione la 'Sección transversal' en la lista. Con los botones y puede definir una nueva sección (ver capítulo Secciones transversales).

Luego, establezca la 'Distancia'. Con el botón puede controlar si la distancia b_v representa la medida de salto o la medida clara (ver gráfico del diálogo). El botón permite cambiar la entrada de valores absolutos a distancias relativas. La medida de salto y la medida clara se refieren al eje x de la superficie. Se asume que la primera posición es la más alejada en dirección negativa respecto al eje x.

El 'Número de nervaduras interiores' se deriva de la geometría de la superficie.

Revestimiento

En la sección Revestimiento de la pestaña Base, defina las propiedades de las placas. Dado que los paneles de madera generalmente están revestidos solo en un lado, el campo de control 'Diferente' está marcado por defecto. Entonces puede asignar el revestimiento en la pestaña Disco de viga | Revestimiento para el frente o el reverso. Para un revestimiento en ambos lados, desmarque el campo de control. Luego haga clic en el botón para crear un nuevo tipo. Aparecerá el diálogo 'Nuevo revestimiento'.

Diálogo "Nuevo revestimiento"

Establezca el 'Grosor del revestimiento' seleccionando la entrada adecuada en la lista de grosores ya definidos. El botón ofrece la opción de definir un nuevo grosor con el material correspondiente. Para revestimientos de madera, generalmente se utilizan materiales de OSB, yeso o fibra dura. Si es necesario, puede realizar una 'Rotación de los ejes de entrada'.

Seleccione en la lista 'Patrón de revestimiento' el caso apropiado de cómo se organiza el revestimiento:

• Caso 1: Revestimiento completo
• Caso 2: Bandas de revestimiento verticales de ancho unitario w_su
• Caso 3: Bandas de revestimiento horizontales de altura unitaria h_su
• Caso 4: Bandas de revestimiento verticales desplazadas de ancho unitario w_su y altura unitaria h_su
• Caso 5: Bandas de revestimiento horizontales desplazadas de ancho unitario w_su y altura unitaria h_su
• Caso 6: Bandas de revestimiento verticales paralelas de ancho unitario w_su y altura unitaria h_su

Se asume que la primera posición es la más alejada en dirección negativa respecto al eje x o en dirección positiva respecto al eje y. Si no es así, puede invertir la disposición con los botones o .

El campo de control 'Alinear con líneas medias de varillas de borde' ofrece la opción de alinear los bordes de las placas centralmente en las secciones de las nervaduras de borde. Así, el ancho de la placa se ajusta adecuadamente.

Conectores

En la sección Conectores de la pestaña Base, establezca las propiedades de las conexiones que existen entre las nervaduras de borde e interiores, así como entre el revestimiento y las nervaduras interiores.

Conectores de nervadura a nervadura

La conexión de las nervaduras de borde e interiores está configurada inicialmente como articulada. Para definir otro tipo de conexión, haga clic en el botón . Aparecerá el diálogo 'Nuevo conector de nervadura a nervadura'.

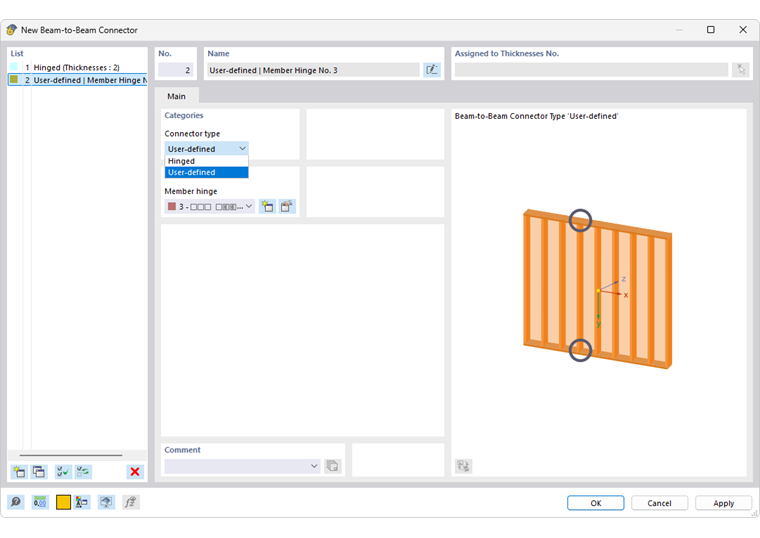

Diálogo "Nuevo conector de nervio con nervio"

En la lista 'Tipo de conector', hay dos opciones disponibles:

• Articulado: Articulación de extremo de barra alrededor de los ejes y y z
• Personalizado: Posibilidad de asignación de un tipo de articulación con grados de libertad personalizados y rigideces (ver capítulo Articulaciones de barra)

Si no hay condiciones de articulación uniformes para los conectores de las nervaduras, marque el campo de control 'Diferente'. Puede asignar los tipos de conector en la pestaña Disco de viga | Conectores.

Conectores de revestimiento a nervadura

Si aún no se ha definido un tipo para la conexión del revestimiento y las nervaduras interiores, haga clic en el botón . Aparecerá el diálogo 'Nuevo conector de revestimiento a nervadura'.

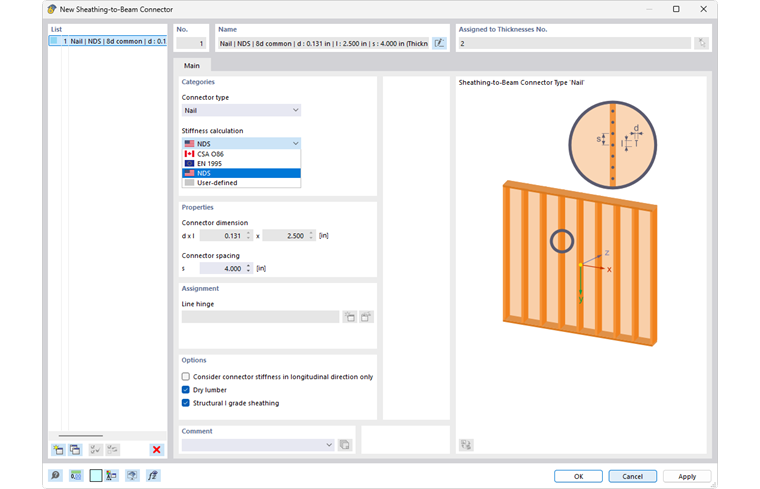

Cuadro de diálogo "Nuevo conector de nervio a plancha"

En este diálogo, establezca cómo están conectadas las nervaduras de borde e interiores con el revestimiento. En la lista 'Tipo de conector', están disponibles las siguientes opciones:

• Clavo
• Grampa
• Personalizado

Para clavos, puede seleccionar en otra lista bajo qué norma se realizará el cálculo de rigidez:

• EN 1995 (Tabla 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS Tabla C4.2.3D)
• Personalizado

Para clavos y grampas, puede especificar la 'Medida del conector' (diámetro del clavo o tamaño de la grampa) y la 'Distancia del conector'. Esto determinará las rigideces de los conectores que están presentes para los lados y direcciones respectivos. La opción 'Personalizado' permite tanto definir los parámetros del medio de conexión como asignar una 'Articulación de línea' (ver capítulo Articulaciones de línea). Así, puede modelar curvas de deslizamiento no lineales.

La rigidez de los medios de conexión se considera para cada dirección. Si esto no se ajusta a las condiciones, marque el campo de control 'Considerar rigidez del conector solo en dirección longitudinal'.

Si no hay conectores uniformes en las nervaduras de borde e interiores, marque el campo de control 'Diferente'. Puede asignar los tipos de conector en la pestaña Disco de viga | Conectores.

Disco de viga | Vigas

Si marcó el campo de control Diferente en la sección Nervaduras de borde, puede establecer individualmente las secciones en los bordes del panel. Cambie a la pestaña 'Disco de viga | Vigas'.

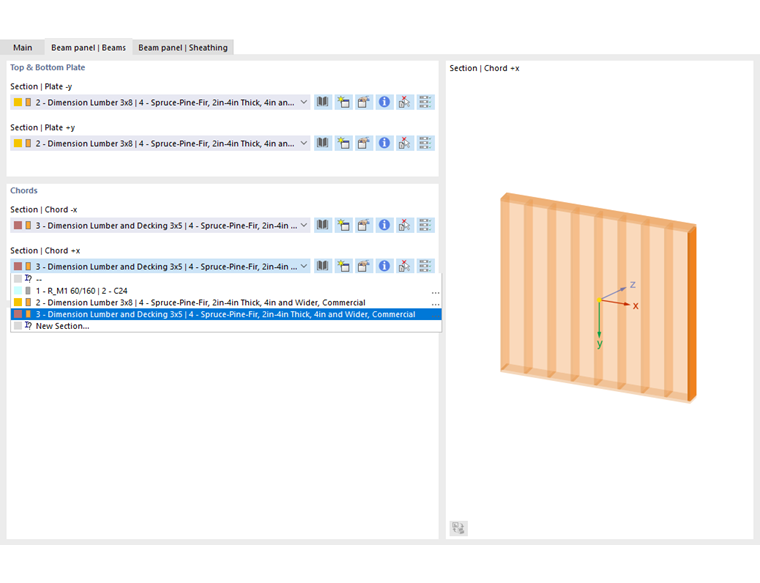

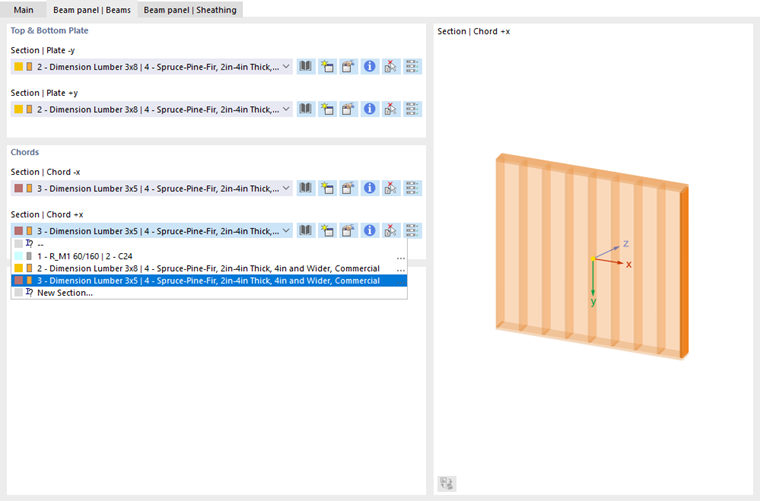

Definición de diferentes secciones para nervios de borde

En la sección 'Placa superior e inferior', puede asignar las secciones que existen en la dirección del eje positivo y negativo de la superficie y, es decir, el perfil de marco superior e inferior.

En la sección 'Gurtes', puede asignar las secciones que existen en la dirección del eje positivo y negativo de la superficie x (los "postes" en los bordes del panel).

Disco de viga | Revestimiento

En la sección Revestimiento, el campo de control Diferente está activado por defecto. En la pestaña 'Disco de viga | Revestimiento', puede especificar si el disco de viga está revestido en uno o ambos lados y cómo son cada una de las placas.

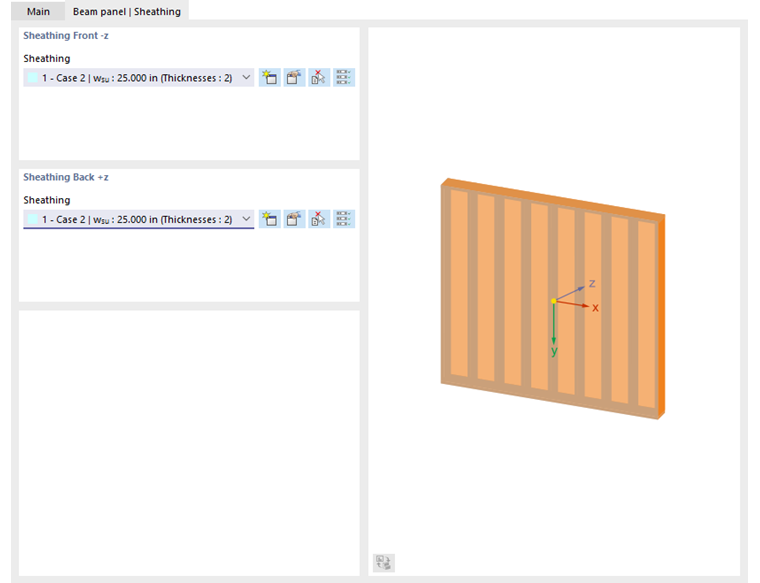

Definir doble revestimiento

Seleccione el (los) revestimiento(s) en la lista. El 'Revestimiento frontal -z' se refiere al lado negativo de la superficie (en dirección contraria al eje z local), el 'Revestimiento posterior +z' al lado positivo de la superficie. Un clic en el botón establece el revestimiento de un lado de la superficie también para el lado opuesto.

Con el botón puede definir un segundo tipo de revestimiento en el diálogo Nuevo revestimiento.

Disco de viga | Conectores

Si marcó el campo de control Diferente en la sección Conectores, puede establecer las conexiones entre las nervaduras de borde e interiores, así como entre el revestimiento y las nervaduras interiores de manera individual. Cambie a la pestaña 'Disco de viga | Conectores'.

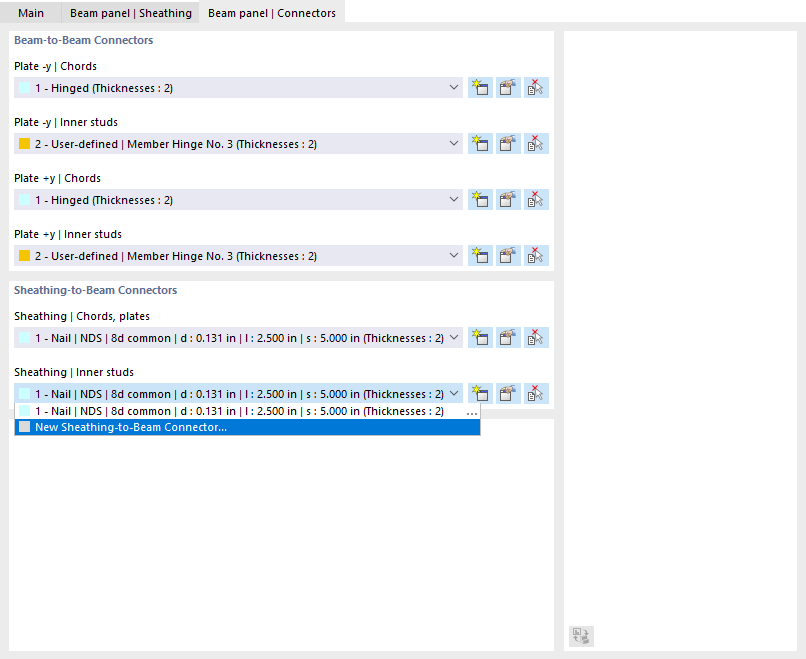

Definición de diferentes tipos de conectores

En la sección 'Conectores de nervadura a nervadura', puede asignar los tipos de conexión que existen entre las nervaduras de borde e interiores para las direcciones del eje positivo y negativo de y de la superficie, es decir, entre el perfil de marco superior e inferior con los dos postes de marco, así como entre el perfil de marco superior e inferior con las nervaduras interiores.

Con el botón puede definir un segundo tipo de conector en el diálogo Nuevo Conector de nervadura a nervadura.

En la sección 'Conectores de revestimiento a nervadura', puede asignar los tipos de conexión que existen entre el revestimiento y las nervaduras de borde, así como las nervaduras interiores.
