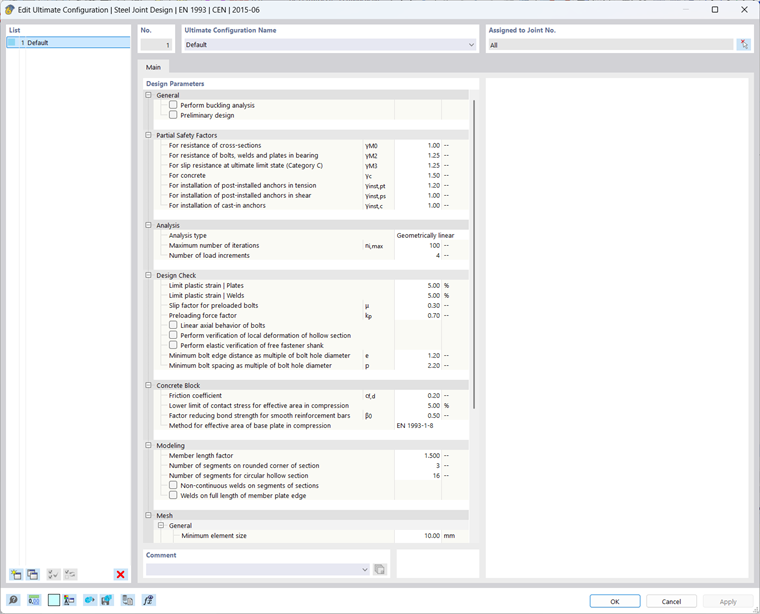

Dans la boîte de dialogue Configuration de résistance portante, vous effectuez des réglages fondamentaux pour les vérifications de la résistance portante applicables au dimensionnement des assemblages en acier. Vous pouvez créer plusieurs configurations et les affecter aux assemblages de manière appropriée. Les spécifications sont appliquées à chaque Sous-modèle, qui est généré en arrière-plan pour le calcul.
La 'Liste' à gauche affiche toutes les configurations présentes dans le modèle. Avec le bouton
, vous pouvez créer une nouvelle configuration basée sur les valeurs par défaut de la norme de calcul fixée dans les
Données de base
. Sinon, vous pouvez copier avec le bouton
une configuration existante et ensuite ajuster les paramètres de dimensionnement. Le bouton
supprime la configuration sélectionnée dans la liste.
Base
L'onglet Base gère des 'paramètres de dimensionnement' importants qui influencent les vérifications du calcul de contrainte-déformation.
Général
La case à cocher 'Effectuer la vérification du flambement' contrôle si des vérifications de flambement sont effectuées en plus des vérifications de résistance portante. Cette option est désactivée par défaut. Cochez la case si vous souhaitez effectuer une vérification de flambement. Vous pouvez ensuite vérifier les paramètres pour l'analyse de flambement dans l'onglet Beulen.
La case à cocher 'Prédimensionnement' active la réduction automatique des combinaisons de charges considérées. Les combinaisons de charges probablement déterminantes sont filtrées et dimensionnées en fonction des efforts intérieurs extrêmes dans les barres adjacentes.
Coefficients partiels de sécurité
Les coefficients partiels de sécurité des matériaux γM, γc et γinst influencent le dimensionnement. Dans cette catégorie, vous pouvez contrôler et ajuster les valeurs prédéfinies si nécessaire.
Analyse
La liste du Type d'analyse propose une sélection entre les théories de calcul suivantes :
- Premier ordre
- Deuxième ordre (PΔ)
- Troisième ordre
Si le calcul avec le paramètre par défaut de 100 itérations maximum ne converge pas, vous devriez augmenter en conséquence le 'Nombre maximal d'itérations'. Des informations supplémentaires peuvent être trouvées au chapitre Paramètres d'analyse structurelle du manuel RFEM.
Pour une meilleure convergence et pour éviter les instabilités dans les systèmes non linéaires, il est conseillé de paramétrer plusieurs Étapes de charge. Cependant, un nombre élevé d' 'Étapes de charge' a un impact négatif sur le temps de calcul.
Justification
Si nécessaire, vous pouvez ajuster la configuration par défaut pour la 'Limite d'élongation plastique'. La valeur par défaut, basée sur l'EN 1993-1-5, est de 5 %. Les paramètres 'Coefficient de frottement pour les boulons précontraints' et 'Facteur de force de précontrainte' influencent la vérification si vous utilisez des connexions boulonnées à haute résistance. Vous pouvez, de manière optionnelle, effectuer une 'Vérification élastique de la tige de boulon libre'. En général, une réserve plastique est supposée pour les tiges des boulons. En activant le 'comportement axial linéaire des boulons', elle n'est pas considérée. Les coefficients e et p sont utilisés pour déterminer les distances minimales admissibles entre les bords et les axes des boulons. Les valeurs par défaut fixées se réfèrent aux normes respectives.
Bloc de béton
Dans cette catégorie, vous pouvez influencer quel 'Coefficient de frottement' doit être utilisé pour le composant Plaque de base pour le transfert du cisaillement. Il influence la résistance au glissement entre la plaque de base et la couche de mortier. Une valeur de 0,20 recommandée dans EN 1993-1-8, 6.2.2 pour cf,d est prédéfinie.
La 'Limite inférieure de la contrainte de contact pour la surface efficace sous pression' est définie par défaut à 5 %. Cela garantit que seules les zones à contraintes de compression significatives sont prises en compte dans la détermination de la surface efficace. Les zones avec de très faibles contraintes de compression sont négligées.
Pour la 'Méthode pour la surface efficace de la plaque de base soumise à pression', vous avez deux options de sélection dans la liste :
- EN 1993-1-8
- Analyse par la méthode des éléments finis (FEM)
Modélisation
Le 'Coefficient de longueur de barre' contrôle la longueur que le modèle de remplacement de la barre a. La plus grande valeur de la longueur et de la largeur du rectangle circonscrit est multipliée par la valeur fixée ici. En outre, vous pouvez influencer le 'Nombre de segments' générés dans les géométries rondes. Les 'Soudures sur toute la longueur du bord de la plaque' peuvent être positionnées de manière optionnelle, et vous pouvez contrôler si des soudures segmentées (par exemple, courbées) doivent être dimensionnées comme continues ou non.
Maillage
La dernière catégorie offre différentes options de réglage pour le maillage FE, car différentes mailles peuvent être nécessaires selon le type de connexion. Vous pouvez spécifier de façon 'Générale' la taille minimale et maximale des éléments.
De plus, vous pouvez ajuster le nombre ou la taille des éléments finis pour différentes composantes – barres, plaques, boulons, soudures – à la géométrie de la connexion. Plus le nombre d'éléments est élevé ou plus leur taille est petite, plus le maillage est fin.
Les paramètres de dimensionnement par défaut devraient convenir à la plupart des cas et fournir des résultats suffisamment précis en termes de temps de calcul.
Flambement
L'onglet Flambement s'affiche si vous avez coché la case Effectuer la vérification du flambement dans l'onglet 'Base'.
Analyse de stabilité
Dans cette catégorie, vous fixez le 'Type d'analyse' et le nombre de 'Valeurs propres' pour la vérification du flambement.
Trois méthodes de valeurs propres sont disponibles dans la liste.
- Avec le paramètre par défaut 'Méthode des valeurs propres linéaires', les formes propres sont déterminées de manière purement linéaire. Les propriétés des éléments agissant de manière non linéaire, tels que les barres de traction ou les appuis avec critères de défaillance, ne sont pas prises en compte.
- L'option 'Méthode incrémentale avec analyse des valeurs propres (non linéaire)' permet de prendre en compte toutes les non-linéarités lors de la détermination des formes propres. Lors d'un incrément progressif de la charge jusqu'à la rupture, les critères de défaillance et les effets non linéaires des barres, appuis ou articulations sont enregistrés. Le calcul est itératif et nécessite donc du temps. Avec cette méthode, seule la plus basse valeur propre peut être déterminée de manière fiable.
- Pour la 'Méthode incrémentale sans analyse des valeurs propres (non linéaire)', la charge est augmentée jusqu'à ce qu'une défaillance survienne. Aucune forme propre n'est déterminée.
En tant que 'Nombre des valeurs propres les plus faibles', quatre formes propres sont définies par défaut. Cela permet généralement une évaluation fiable du comportement de flambement.
Analyse statique
Pour l'analyse de flambement, vous avez accès aux mêmes paramètres de calcul que ceux décrits dans la section Analyse pour les spécifications générales.
Justification
La vérification du voilage des plaques est considérée comme réussie si le 'Facteur de charge limite' est d'au moins 15. Cette valeur est recommandée dans EN 1993-1-1, 5.2.1(3) pour αcr lors d'un calcul plastique. En cas d'un facteur de charge critique inférieur à 15, il s'agit donc d'une défaillance de stabilité. Vous pouvez modifier la valeur par défaut si nécessaire.
- banner.text@Des informations complémentaires sur l'analyse de stabilité peuvent être trouvées dans le chapitre Modèle FE de remplacement pour un assemblage en acier.
- /
