PROGETTO

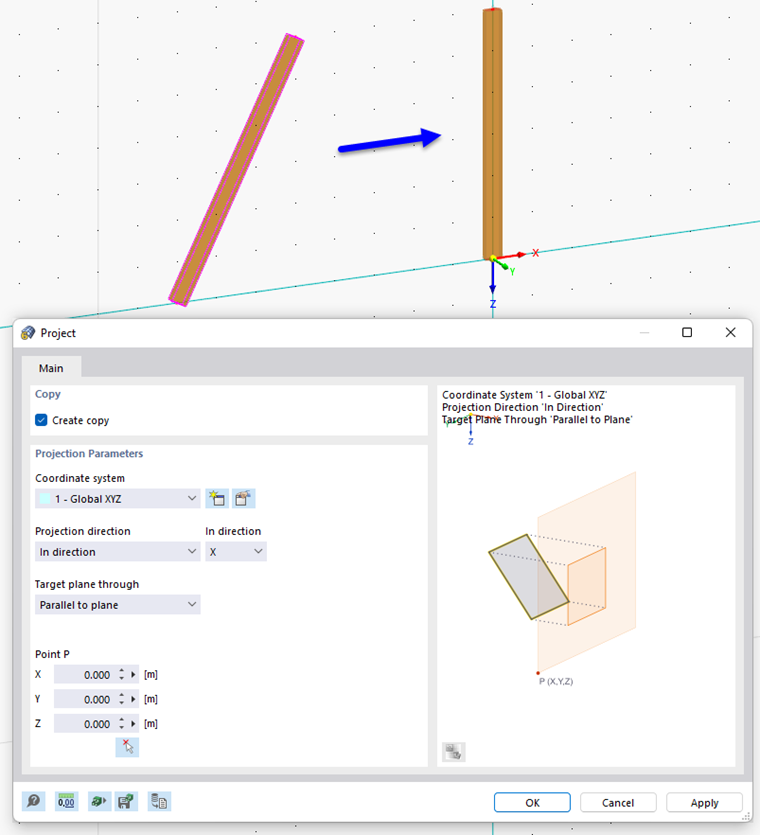

La funzione Progetto nel menu 'Modifica' → 'Manipolazione' fornisce varie opzioni per proiettare gli oggetti selezionati su un piano. L'immagine seguente mostra un'asta la cui copia è proiettata in direzione X e parallela al piano (che significa: su un piano parallelo al piano YZ).

Copia

Se non è stato impostato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati saranno proiettati. Se si desidera creare una o più copie, selezionare la casella di controllo.

Parametri della proiezione

Definisce il 'Sistema di coordinate' in cui devono essere proiettati gli oggetti. È possibile selezionare un sistema di coordinate definito dall'utente nell'elenco o crearne uno nuovo con il pulsante Nuovo .

Inserire la 'Direzione di proiezione'. Sono disponibili due opzioni nell'elenco:

  • In direzione: Gli oggetti sono proiettati in direzione di un asse del sistema di coordinate specificato. Selezionare l'asse nell'elenco 'In direzione' e definire il piano di destinazione.
  • Perpendicolare al piano obiettivo: Gli oggetti sono proiettati su un piano target, che può trovarsi parallelamente agli assi del sistema di coordinate o liberamente nello spazio.

L'elenco 'Piano target fino a' fornisce tre opzioni per definire il piano di proiezione:

  • Parallela al piano: Il piano di proiezione è parallelo ad un piano che è attraversato dagli assi del sistema di coordinate specificato. Definire il 'Punto' P che giace in questo piano.
  • Parallelo al piano ruotato: Il piano di proiezione è parallelo ad un piano ruotato del sistema di coordinate specificato. Seleziona il 'Piano' dall'elenco. Nell'elenco 'Ruota intorno all'asse', decidere quale dei due assi deve essere ruotato e definire lAngolo di rotazione' Φ. Specificare il 'Punto' P che si trova in questo piano.
  • 3 punti: Il piano di proiezione giace in un punto qualsiasi dello spazio. Inserire le coordinate per 'Punto P1', 'Punto P2' e 'Punto P3' per definire il piano. Utilizzare il pulsante Auswählen drei per definire graficamente i punti.
