Parametri globali

L'elenco 'Parametri globali' gestisce tutti i parametri utilizzati per la geometria e i dati del carico nelle formule.

Accesso ai parametri globali

È possibile aprire l'elenco dei parametri globali nei seguenti modi:

  • Utilizzare il pulsante Parametri globali nella barra degli strumenti della tabella.
  • pulsante Parametri globali nella finestra di dialogo # extbookmark manual|image027970|Modifica formula #
  • Menu ModificaParametri globali

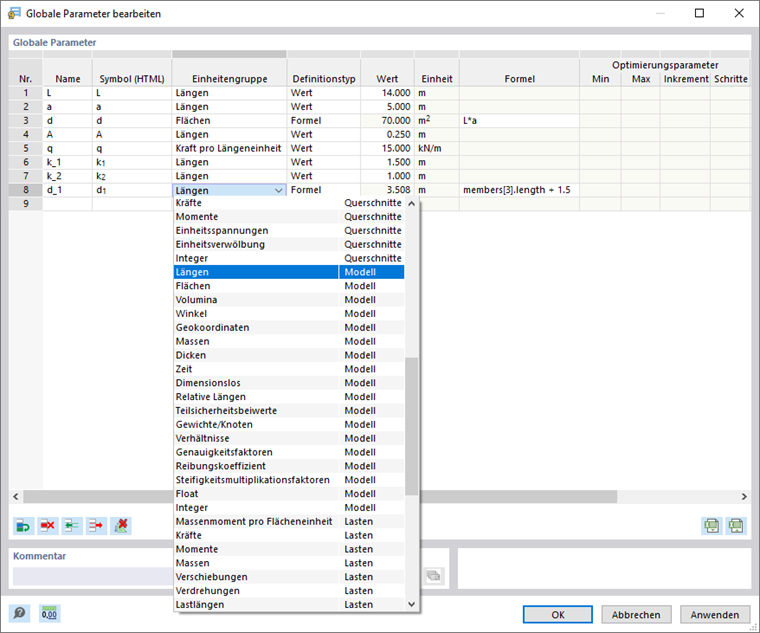

Appare la finestra di dialogo 'Modifica parametri globali'.

Ogni riga della tabella gestisce un parametro. È necessario che il 'Nome' di un parametro sia costituito da caratteri ASCII e sia inserito senza spazi. Il nome viene utilizzato per indirizzare il parametro nelle formule. Ogni nome del parametro può essere assegnato solo una volta. Nella colonna 'Simbolo', è possibile visualizzare il parametro con apici e pedici in formato HTML. Se il simbolo corrisponde al parametro di un blocco (vedi immagine # extbookmark manual|image022416|Modifica i parametri del blocco #), può anche essere utilizzato lì per la parametrizzazione.

Selezionare il 'Gruppo di unità' del parametro nell'elenco. La voce dell'elenco specifica se il parametro rappresenta una lunghezza, un carico, una densità, ecc. I gruppi di unità sono ordinati per categorie nell'elenco.

Il 'Tipo di definizione' controlla se il parametro è descritto da un valore o da una formula. A seconda della selezione, è possibile inserire il 'Valore' o 'Formula' nelle seguenti colonne.

Quando si inserisce una formula, non solo è possibile utilizzare i parametri dell'elenco, ma anche descrivere i riferimenti agli oggetti. Entrambe le opzioni sono mostrate nell'immagine sopra. Si applicano le consuete convenzioni JavaScript, che puoi utilizzare anche per le formule nelle celle delle tabelle e nelle finestre di dialogo. Sono descritti nel capitolo Formule .
