Per esportare la tabella corrente in MS Excel, fare clic sul pulsante .

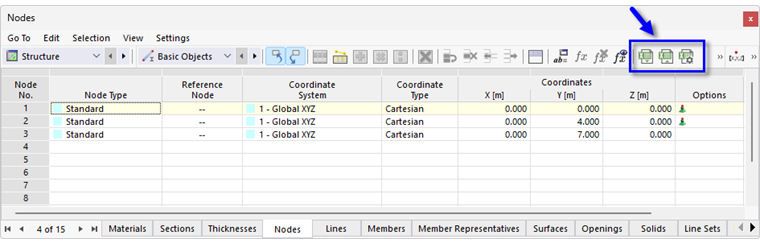

Pulsante "Esporta tabella corrente"

MS Excel viene avviato automaticamente. Il foglio di lavoro contiene tutto il contenuto della tabella RSTAB comprese le intestazioni.

Tabella di Excel con le forze interne delle aste

Informazione

Per trasferire più tabelle contemporaneamente in Excel, utilizzare la funzione Esporta → Tabelle nel menu File. Quindi, è possibile selezionare le tabelle pertinenti in una finestra di dialogo.
