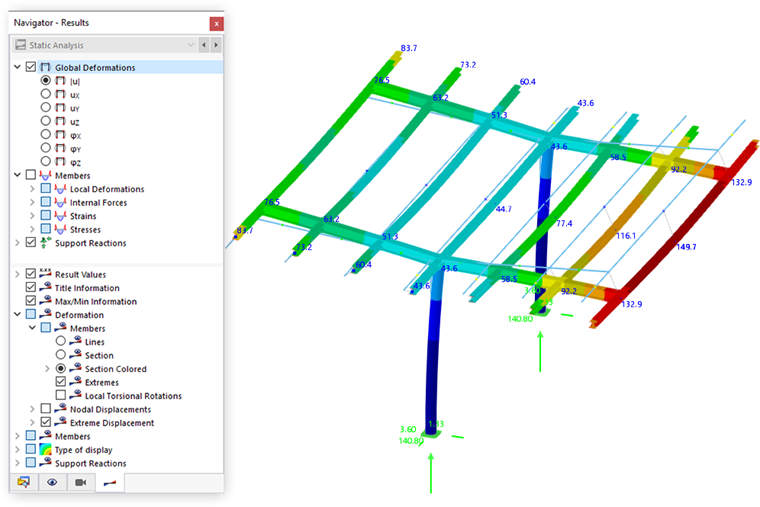

Dopo un calcolo senza errori, i risultati vengono visualizzati sul modello. Il navigatore ottiene una scheda aggiuntiva: Nel navigatore - Risultati , è possibile controllare i risultati che sono visualizzati graficamente.

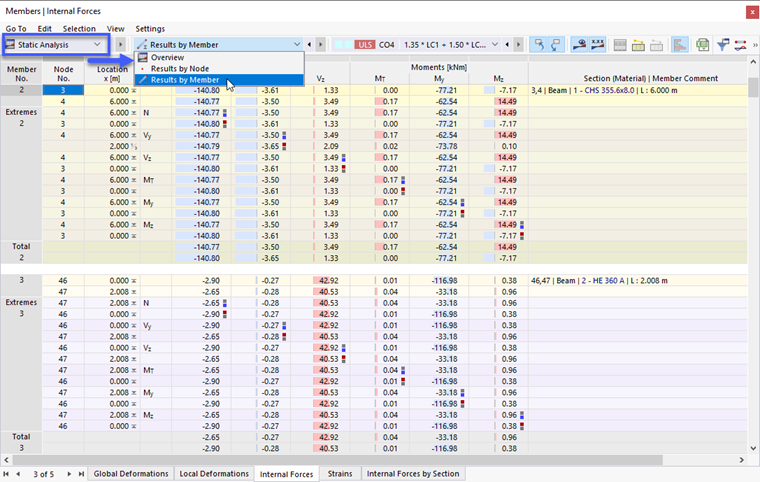

La tabella gestisce i risultati compresi i singoli tipi di risultati nella categoria Analisi statica .
I risultati numerici sono organizzati nelle seguenti sottocategorie:
- Panoramica
- Risultati per nodo
- Risultati per asta
Gestore tabelle dei risultati

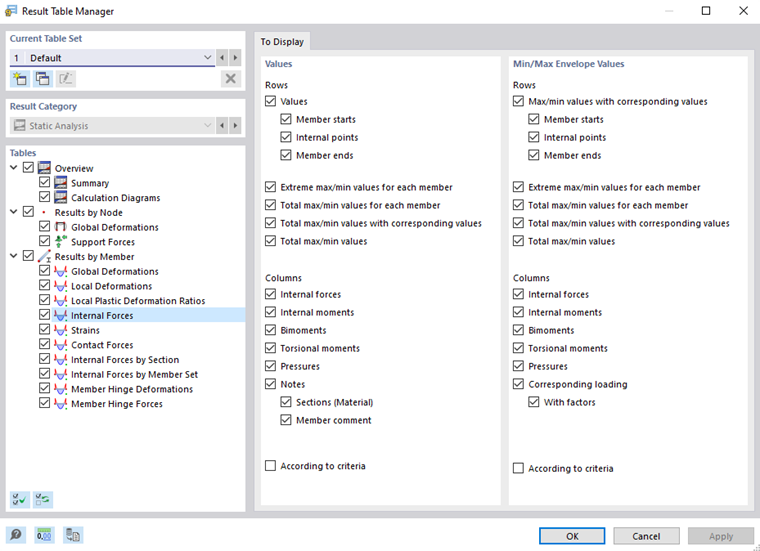

'Gestore tabelle dei risultati' controlla le tabelle visualizzate. È possibile aprire questa finestra di dialogo facendo clic sulla voce Gestore tabelle dei risultati nel menu Risultati . In alternativa, utilizzare il pulsante
nella barra del titolo del programma o della tabella.
Nella sezione di dialogo 'Set di tabelle corrente', è possibile creare una nuova configurazione di tabella e utilizzarla nel modello corrente.
Utilizzare le caselle di controllo nell'albero 'Tabelle' per definire i risultati necessari per la valutazione. Quando si seleziona una voce, è possibile controllare in dettaglio l'output dei risultati nella sezione di dialogo 'Da visualizzare'. Le righe e le colonne della tabella corrispondenti saranno visualizzate o nascoste conformemente.
La casella di controllo 'Secondo i criteri' consente di visualizzare determinati valori di risultati nelle tabelle. È possibile definire i criteri per l'output dei risultati in schede separate.
Seleziona il tipo di risultato nella seconda colonna. Nelle due colonne successive, si specifica il criterio da applicare. Sono disponibili per la selezione le seguenti condizioni:
- uguale a
- non uguale a
- maggiore di
- maggiore di o uguale a
- minore di
- minore di o uguale a
Per definire un altro criterio, selezionare la voce 'o' (ogni criterio conta da sé) o 'e' (ogni criterio deve essere soddisfatto) nell'ultima colonna. Quindi, definire la condizione successiva nella nuova linea.
