Vincoli esterni dei nodi

I vincoli esterni vengono utilizzati per trasferire i carichi applicati ad un sistema strutturale nelle fondamenta. Senza vincoli esterni, tutti i nodi sarebbero liberi e potrebbero essere spostati o ruotati liberamente. Se si desidera che un nodo abbia la funzione di un vincolo esterno, si dovrà diminuire almeno uno dei suoi gradi di libertà, per esempio con una molla o caricato con un cedimento vincolare anelastico. Inoltre, il nodo deve appartenere ad un'asta.

Importante

Achten Sie bei den Freiheitsgraden eines Knotenlagers auch auf die Randbedingungen der angeschlossenen Stäbe, damit keine Doppelgelenke entstehen.

Zwangsverformungen eines Knotens sind nur für entsprechend gelagerte Knoten möglich.

Wenn Sie einem Knotenlager nichtlineare Eigenschaften zuweisen möchten, können Sie Ausfallkriterien für Zug- oder Druckkräfte, Reißen und Fließen oder Arbeits- und Steifigkeitsdiagramme definieren.

Das Namenssymbol eines benutzerdefinierten Knotenlagers kennzeichnet die gehaltenen Freiheitsgrade. Folgende Lagertypen sind vordefiniert:

  • Incernierato
  • Incastrato
  • Carrello
  • Carrello in X'
  • Carrello in Y'

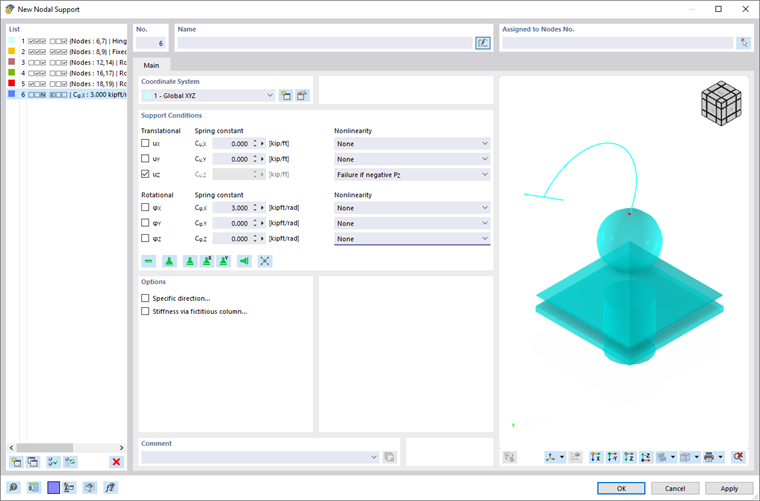

Principale

Das Register Basis verwaltet die elementaren Lagerparameter.

Sistema di coordinate

Jedes Knotenlager besitzt ein lokales Koordinatensystem. Es ist standardmäßig parallel zu den globalen Achsen X, Y und Z ausgerichtet. Wenn Sie ein benutzerdefiniertes Koordinatensystem angelegt haben oder mit der Schaltfläche Nuovo definieren, können Sie auch dieses Bezugssystem verwenden.

Suggerimento

Mit der Funktion Spezifische Richtung können Sie das Lager auf ein Objekt ausrichten, ohne ein neues Koordinatensystem zu erzeugen.

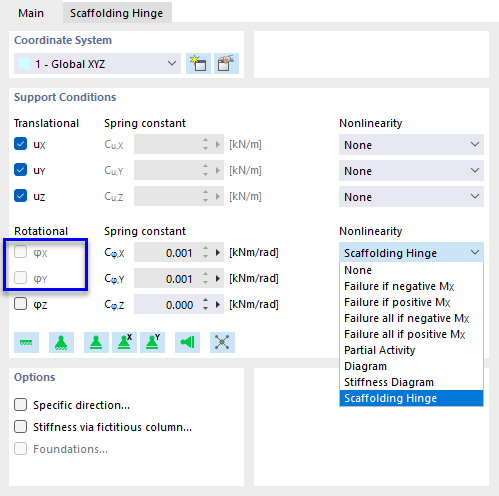

condizioni vincolari

Die Lagerbedingungen sind in 'Translatorische' und 'Rotatorische' Freiheitsgrade unterteilt. Erstere beschreiben die Stützungen in Richtung der Lagerachsen, letztere die Einspannungen um diese Achsen.

Um eine Stützung oder Einspannung zu definieren, haken Sie das Kontrollfeld für die jeweilige Achse an. Das Häkchen symbolisiert, dass der Freiheitsgrad gesperrt und die Verschiebung oder Verdrehung des Knotens in oder um die entsprechende Richtung nicht möglich ist.

Liegt keine Stützung oder Einspannung vorliegt, so entfernen Sie das Häkchen für das entsprechende Kontrollfeld. La costante della molla traslazionale o rotazionale viene quindi impostata su zero. Sie können die 'Federkonstante' jederzeit anpassen, um eine elastische Lagerung des Knotens zu modellieren. Geben Sie die Federsteifigkeiten als Design-Werte ein.

In der Spalte 'Nichtlinearität' können Sie die Übertragung der Schnittgrößen für jede Komponente gezielt steuern. Je nach Freiheitsgrad stehen in der Liste der Nichtlinearitäten passende Einträge zur Auswahl.

I vincoli esterni efficaci non lineari si visualizzeranno con un colore diverso nella finestra di lavoro.

Rottura se la forza/momento del vincolo esterno è negativa o positiva

Damit können Sie auf einfache Weise steuern, ob das Lager nur positive bzw. negative Kräfte oder Momente aufnehmen kann: Wirkt eine Kraft oder ein Moment in die untersagte Richtung, so fällt diese Komponente des Lagers aus. Die übrigen Festhaltungen und Einspannungen sind weiterhin wirksam.

Die Richtungen 'negativ' und 'positiv' sind auf die Kräfte oder Momente bezogen, die im Hinblick auf die jeweiligen Achsen in das Knotenlager eingeleitet werden (also nicht die Reaktionskräfte vonseiten des Lagers). Die Vorzeichen ergeben sich aus der Richtung der globalen Achsen: Ist die globale Z-Achse beispielsweise nach unten gerichtet, so hat der Lastfall "Eigengewicht" eine positive Lagerkraft PZ zur Folge.

Rottura totale se la forza/momento del vincolo esterno è negativa o positiva

Im Unterschied zum oben beschriebenen Ausfall einer einzelnen Komponente fällt das Lager vollständig aus, sobald die Komponente unwirksam ist.

Wenn Sie eine andere Nichtlinearität auswählen, können Sie die Parameter in den Registern Teilweise Wirkung, Diagramm oder Reibung definieren.

Opzioni

Über die Kontrollfelder dieses Abschnitts können Sie weitere Eigenschaften des Knotenlagers festlegen. Je nach Auswahl werden die Register Spezifische Richtung oder Steifigkeit mittels fiktiver Stütze ergänzt.

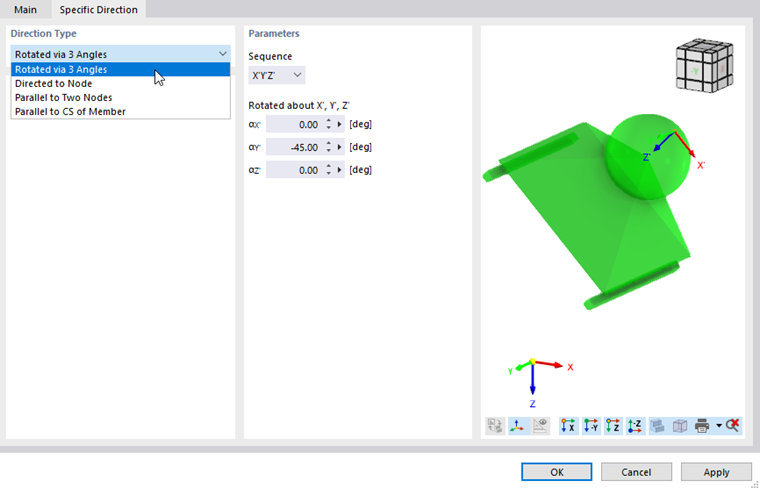

Direzione specifica

Das Register Spezifische Richtung bietet die Möglichkeit, das Lager zu drehen. So brauchen Sie kein benutzerdefiniertes Koordinatensystem erzeugen.

Tipo di direzione

Für die Ausrichtung des Lagers stehen mehrere Möglichkeiten zur Auswahl: Sie können das Lager um die Lagerachsen X', Y' und Z' drehen, auf einen oder zwei Knoten ausrichten oder parallel zu einem Stab anordnen. Die Objekte können Sie hierzu mit der Schaltfläche Seleziona Individualmente per modificare.

Informazione

Die Lagerreaktionen eines gedrehten Knotenlagers lassen sich sowohl auf das globale als auch auf das lokale Achsensystem bezogen auswerten.

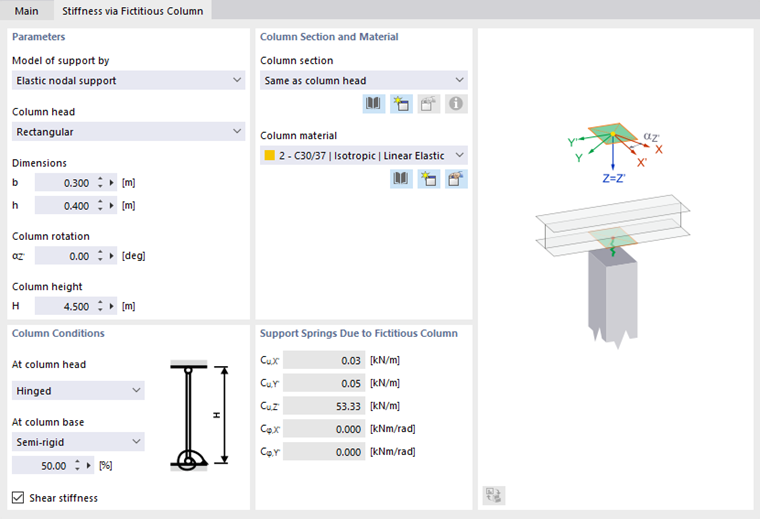

Rigidezza tramite colonna fittizia

Das Register Steifigkeit mittels fiktiver Stütze ist insbesondere für punktuelle Stützungen von 2D-Tragwerken zu empfehlen. Hier können Sie die Lager-Federkonstanten aus den Parametern einer Stütze ermitteln, die im Modell nicht abgebildet ist. Aus den Randbedingungen bestimmt RSTAB die Federsteifigkeiten des Lagers. Sie ermöglichen eine Modellierung, die die Realität besser abbildet als die feste Stützung im Knoten.

Parametro

Als 'Modell der Lagerung' wird eine elastische Knotenlagerung angesetzt. Die Steifigkeiten der Weg- und Drehfedern ergeben sich aus den Geometrie- und Materialdaten der Stütze, die Sie in diesem Register festlegen.

Die 'Stützenkopf'-Geometrie kann rechteckig oder kreisförmig beschrieben werden, optional mit einer Drehung der Stütze.

Die 'Stützenhöhe' wirkt sich auf die Konstanten der Weg- und Drehfedern aus.

Sezione pilastro e materiale

Für die Ermittlung der Federsteifigkeiten sind die Querschnitts- und Materialkennwerte der Stütze erforderlich. Falls die Stütze nicht 'Identisch mit dem Stützenkopf' (also weder rechteckig noch kreisförmig) ist, können Sie in der Liste den geeigneten Stützenquerschnitt auswählen oder neu definieren.

Wählen Sie das 'Stützenmaterial' in der Liste aus. Mit den Schaltflächen libreria o Nuovo können Sie ein neues Material anlegen.

Condizioni per il pilastro

Die Lagerungsart am Stützenkopf und am Stützenfuß fließt in die Ermittlung der Weg- und Drehfedern ein. In der Liste stehen folgende Möglichkeiten zur Auswahl:

  • Incernierato
  • Semi-rigido
  • Incastrato

Bei der Option 'Nachgiebig' können Sie den Einspanngrad am Stützenfuß in Prozent angeben.

Die 'Schubsteifigkeit' der Stütze wird bei der Ermittlung der Steifigkeiten standardmäßig berücksichtigt.

Molle del vincolo esterno dovute a pilastro fittizio

Dieser Abschnitt listet die Konstanten der Lagerfedern auf, die sich aus den Geometrie- und Materialeigenschaften der Stütze ergeben. Die Werte werden in das Register 'Basis' übergeben.

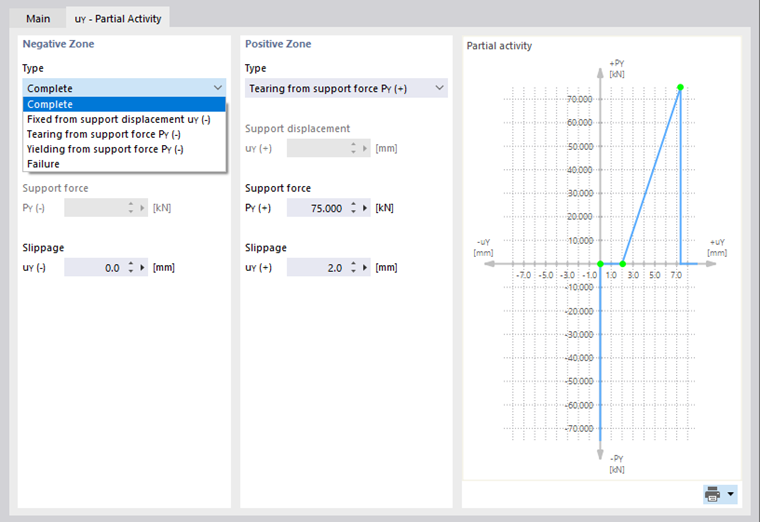

Attività parziale

Die Teilweise Wirkung einer Lagerkomponente ist als nichtlineare Eigenschaft des Lagers verfügbar (siehe Bild Lagernichtlinearität auswählen).

Legen Sie die Wirkung des Lagers für den 'Negativen Bereich' sowie für den 'Positiven Bereich' fest. Die Vorzeichenregelung ist im Abschnitt Ausfall erläutert. In der 'Typ'-Liste stehen verschiedene Kriterien für die Wirksamkeit des Lagers zur Auswahl.

  • Vollständig: Die Komponente der Lagerung ist voll wirksam.
  • Fest ab Lagerverschiebung/Lagerverdrehung: Die Steifigkeit der Weg- oder Drehfeder ist nur bis zu einer bestimmten Verschiebung oder Verdrehung wirksam. Bei einer Überschreitung wird ein festes Lager bzw. eine Einspannung wirksam.
  • Reißen ab Lagerkraft/Lagermoment: Das Lager ist nur bis zu einer bestimmten Kraft bzw. einem bestimmten Moment wirksam. Bei einer Überschreitung fällt das Lager aus.
  • Fließen ab Lagerkraft/Lagermoment: Das Lager ist nur bis zu einer bestimmten Kraft bzw. einem bestimmten Moment wirksam. Bei einer Überschreitung erhöhen sich die Dehnungen, jedoch nicht mehr die Spannungen.
  • Ausfall: Die Komponente der Lagerung ist nicht wirksam.

Die meisten Lagerungstypen sind mit einem 'Schlupf' kombinierbar, wodurch das Lager erst nach einer bestimmten Verschiebung oder Verdrehung wirksam wird.

Grafico

Das Diagramm einer Lagerkomponente ist als nichtlineare Eigenschaft des Lagers verfügbar (siehe Bild Lagernichtlinearität auswählen).

Informazione

Wenn das Lager unterschiedliche Eigenschaften im negativen und positiven Bereich aufweist, deaktivieren Sie das Kontrollfeld Symmetrisch.

Legen Sie in der Spalte 'Verschiebung' bzw. 'Drehung' die Anzahl der Definitionspunkte des Arbeitsdiagramms mit den entsprechenden Werten fest. In der Spalte 'Kraft' bzw. 'Moment' können Sie dann die Abszissenwerte der Verschiebungen bzw. Drehungen mit den Lagerkräften bzw. -momenten zuweisen.

Suggerimento

Mit der Schaltfläche Importazione di file Excel können Sie das Diagramm aus einer Exceltabelle importieren. Falls die Reihenfolge der Definitionspunkte nicht korrekt ist, können Sie die Einträge mit der Schaltfläche Fascicola per modificare.

Für den 'Diagrammbeginn' und das 'Diagrammende' stehen folgende Kriterien zur Auswahl:

  • Reißen: Das Lager ist nur bis zum Maximalwert der Kraft bzw. des Moments wirksam. Bei einer Überschreitung fällt das Lager aus.
  • Snervamento: Das Lager ist nur bis zum Maximalwert der Kraft bzw. des Moments wirksam. Bei einer Überschreitung erhöhen sich die Dehnungen, jedoch nicht mehr die Spannungen.
  • Kontinuierlich: Jenseits des Definitionsbereichs wird die Federkonstante des letzten Schritts angesetzt.
  • Anschlag: Die zulässige Verformung wird auf den Maximalwert der Verschiebung bzw. Verdrehung beschränkt. Bei einer Überschreitung wird ein festes Lager bzw. eine Einspannung wirksam.

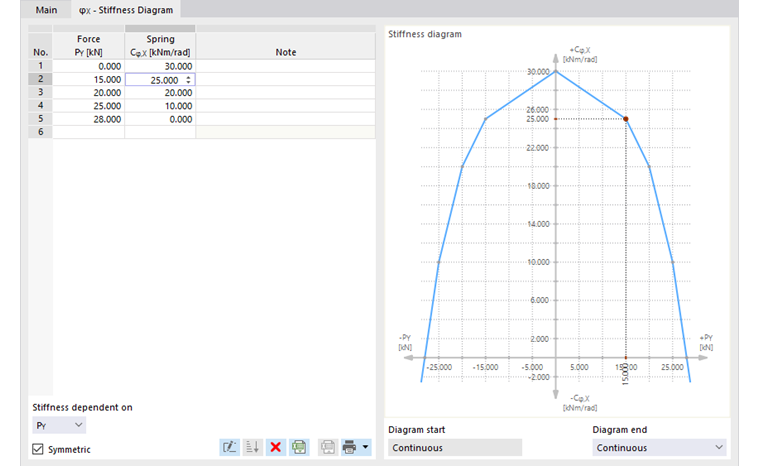

diagramma di rigidezza

Das Steifigkeitsdiagramm einer Lagerkomponente ist als nichtlineare Eigenschaft eines rotatorischen Lagers verfügbar.

Informazione

Wenn das Lager unterschiedliche Eigenschaften im negativen und positiven Bereich aufweist, deaktivieren Sie das Kontrollfeld Symmetrisch.

Legen Sie zunächst in der Liste 'Steifigkeit abhängig von' (unten im Register) die Komponente der Lagerkraft fest, von der die Federsteifigkeit abhängt. Die Option |P| stellt die resultierende Lagerkraft dar.

Legen Sie dann in der Spalte 'Kraft' die Anzahl der Definitionspunkte des Arbeitsdiagramms mit den entsprechenden Kennwerten fest. In der Spalte 'Feder' können Sie dann die jeweiligen Federkonstanten zuweisen.

Für den 'Diagrammbeginn' und das 'Diagrammende' stehen folgende Kriterien zur Auswahl:

  • Reißen: Das Lager ist nur bis zum Maximalwert der Kraft wirksam. Bei einer Überschreitung fällt das Lager aus.
  • Snervamento: Das Lager ist nur bis zum Maximalwert der Kraft wirksam. Bei einer Überschreitung erhöhen sich die Dehnungen, jedoch nicht mehr die Spannungen.
  • Kontinuierlich: Jenseits des Definitionsbereichs wird die Federkonstante des letzten Schritts angesetzt.

attrito

In der Liste 'Nichtlinearität' stehen vier Möglichkeiten zur Auswahl, um die Reibung des translatorischen Lagers in Abhängigkeit von einer anderen Lagerkomponente zu definieren (siehe Bild Lagernichtlinearität auswählen).

Die übertragenen Lagerkräfte werden in Beziehung gesetzt zu den Druckkräften, die in eine andere Richtung wirken. Je nach Auswahl im Register 'Basis' ist die Reibung abhängig von nur einer Lagerkraft oder von der Gesamtkraft zweier gleichzeitig wirkender Lagerkräfte. Es besteht folgender Zusammenhang zwischen Lagerkraft und Reibungskraft:

Die FAQ 003537 erläutert, wie Reibung an einem Knotenlager berücksichtigt werden kann.

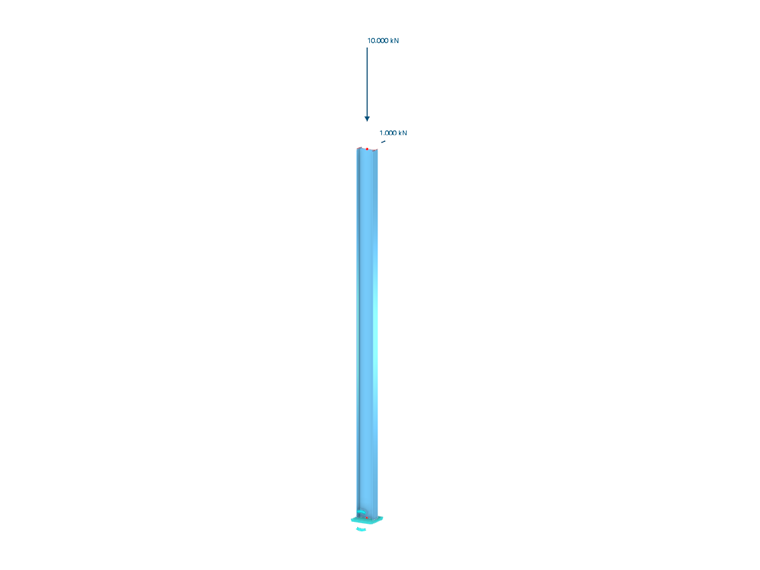

Das folgende Stützenmodell zeigt ein Lager, in dem Horizontalkräfte über Reibung abgetragen werden. Die Horizontalkräfte dürfen jedoch höchstens 10 % der Vertikalkraft betragen. Im LF 1 ist diese Bedingung eingehalten. Im LF 2 wird das Modell instabil, da die Horizontallast zu groß ist.
