Le note consentono di descrivere gli oggetti del modello come vincoli o aste inserendo un breve testo.
Utilizzare il pulsante
nella barra degli strumenti CAD per impostare le note direttamente sul modello.

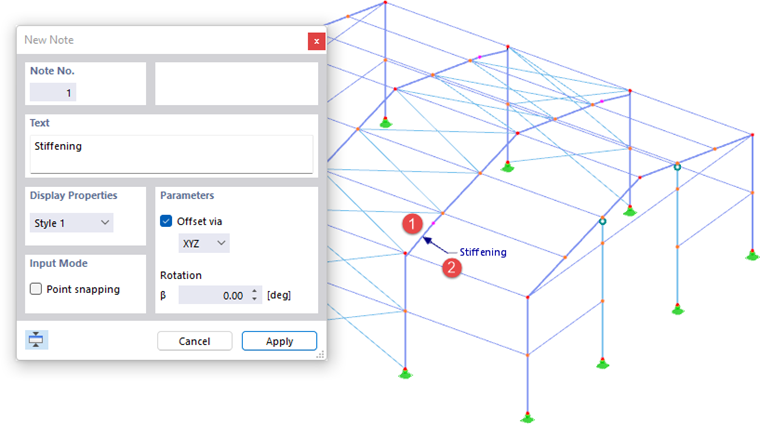

Inserisci il testo nella piccola finestra di dialogo Nuova nota. Quindi, fare clic sull'oggetto nella finestra di lavoro (1). Se è attivato un 'Offset', utilizzare un secondo clic del mouse per impostare la nota alla distanza desiderata (2). La nota viene posizionata nel piano di lavoro corrente o nel piano globale selezionato.
Testo
Inserisci i tuoi commenti.
Posizione
Seleziona Oggetto di riferimento" dall'elenco.
Gli altri parametri in questa sezione di dialogo sono adattati all'oggetto di riferimento. Inserire il 'nr.' dell'oggetto o definirlo graficamente con il pulsante
.
È possibile definire 'Distanze' per un'asta: In questo modo, si definisce la posizione in cui la nota è posizionata sull'asta. È correlato all'inizio dell'asta. Utilizzare il pulsante
per passare tra le opzioni di input relativo e assoluto. Nell'elenco 'Rif.', definire la lunghezza di riferimento o il piano per la nota.
Offset
'Offset' descrive la distanza della nota dall'oggetto di riferimento. Nella finestra di dialogo del pulsante, è possibile definire questa distanza graficamente (vedere il passaggio (2) nell'immagine Impostazione grafica di una nota).
Nell'elenco, selezionare il piano in cui la nota deve essere mostrata con un offset. Con la voce 'XYZ', è possibile definire le 'Coordinate di offset' Δ in ciascuna delle tre direzioni globali; con le restanti tre impostazioni, è possibile definirle solo in un piano globale.
Per ruotare il testo della nota, inserire l'angolo β della 'Rotazione'.
Opzioni
La casella di controllo 'Mostra anche commento' controlla se il commento definito dall'utente della sezione di dialogo 'Commento' di seguito viene visualizzato.
Proprietà di visualizzazione
Lo 'Stile' controlla il simbolo della freccia e il carattere utilizzati per visualizzare la nota. È possibile controllare lo stile corrente con il pulsante
: Viene visualizzata la finestra di dialogo 'Visualizza proprietà' con un'anteprima della nota. Qui, puoi regolare lo stile per diversi tipi di note.
Visualizzazione delle note

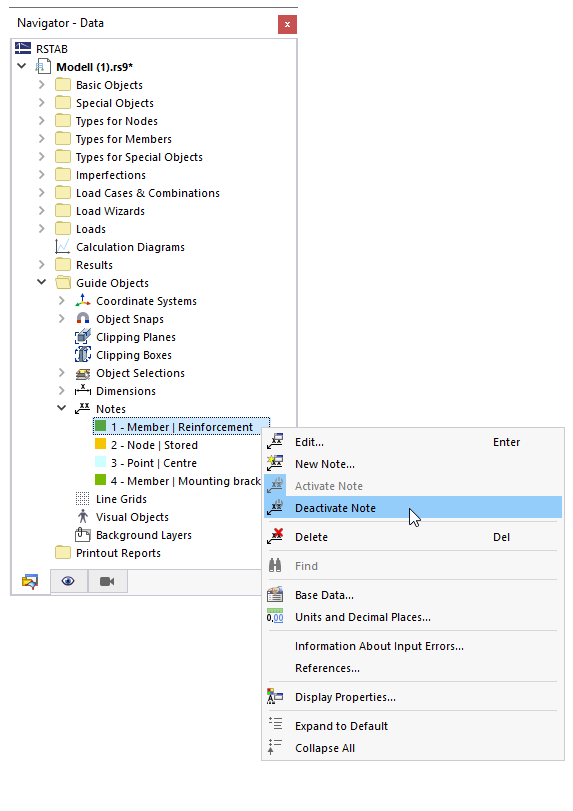

Puoi mostrare o nascondere i commenti nel 'Navigatore - Visualizza' sotto gli 'Oggetti guida' (confronta l'immagine Mostrare e nascondere le quote ). Il 'Navigatore - Dati' offre la possibilità di controllare la visualizzazione delle note individualmente.

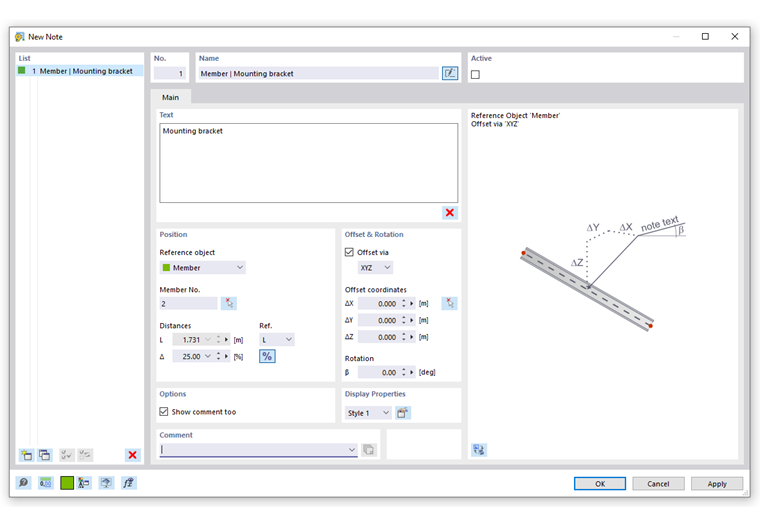

In alternativa, è possibile utilizzare la casella di controllo nella sezione della finestra di dialogo Attiva (vedere l'immagine Nuova nota).
