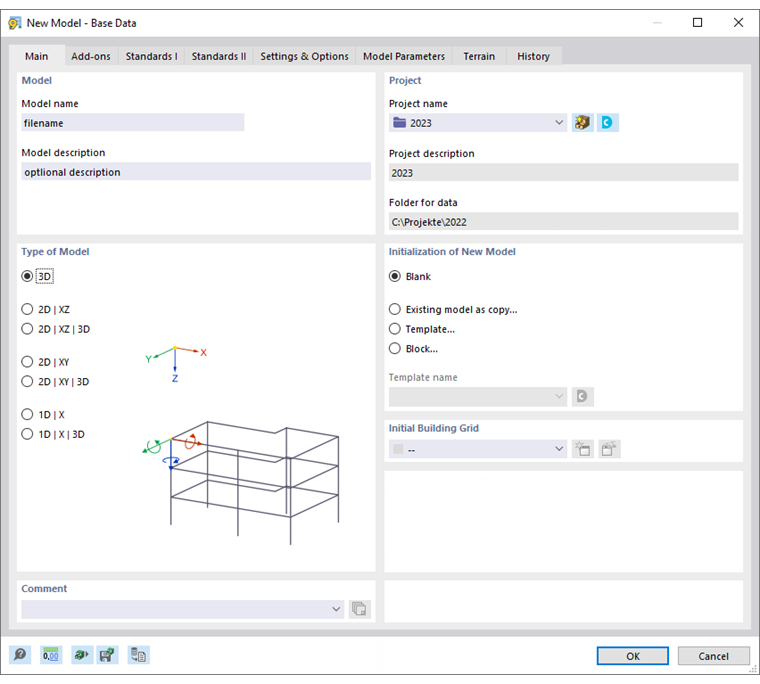

La scheda Base gestisce i parametri di base del modello.
Modello

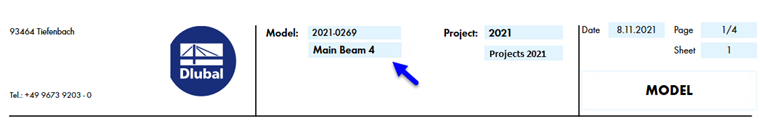

Il 'Nome modello' deve essere specificato in quanto è anche il nome del file del modello. Tuttavia, la 'Descrizione del modello' è facoltativa. Consente di descrivere brevemente il modello. La descrizione appare nella relazione di calcolo, ma non ha altre funzioni.
PROGETTO
Nell'elenco 'Nome progetto', selezionare la cartella del progetto in cui si desidera creare il modello. Utilizzare il pulsante

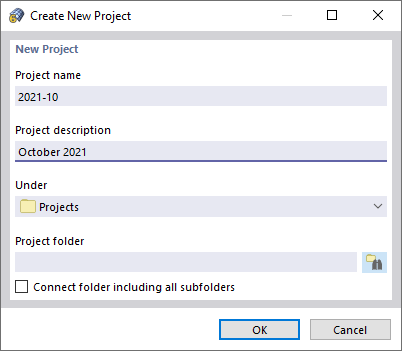

per creare un nuovo progetto. Viene visualizzata la finestra di dialogo "Crea nuovo progetto" in cui si immettono i dati rilevanti del progetto.
Il pulsante
consente di accedere a Dlubal Center. Lì, è possibile impostare un progetto diverso da quello corrente (vedere il capitolo
Modelli
).
La 'Descrizione del progetto' e la 'Cartella per i dati' del progetto selezionato vengono visualizzate a scopo informativo.
Tipo di modello
Il tipo di modello controlla se un modello spaziale, planare o unidimensionale viene analizzato. Se il modello disponibile non è 3D, in questa sezione di dialogo, è possibile limitare i parametri di input a coordinate ridotte e gradi di libertà.
Il '2D | I tipi XZ' sono appropriati per strutture di travi piane come telai e colonne i cui carichi agiscono solo sul piano della superficie. Per mezzo di '2D | Con i tipi XY' è possibile modellare strutture con travi piane come le grate di travi che sono caricate perpendicolarmente al piano. Le opzioni "3D" consentono un calcolo spaziale del sistema planare, ad esempio, se si utilizzano sezioni trasversali asimmetriche con angoli di rotazione come i controventi.
'1D | I tipi X' consentono di modellare strutture di travi unidimensionali come travi continue. Anche in questo caso, l'opzione "3D" consente il calcolo spaziale delle sezioni trasversali ruotate.
È anche possibile modificare il tipo di modello successivamente. Tuttavia, ciò può comportare la perdita di dati; ad esempio, se si riduce un modello 3D a un sistema strutturale planare.
Inizializzazione del nuovo modello
Con l'impostazione predefinita "Vuoto", è necessario definire tutti i dati del modello da zero. In alternativa, è possibile preimpostare un template. Sono disponibili le seguenti opzioni:
- Modello esistente come copia: La copia di un file è preimpostata.
- Template: Puoi utilizzare un file modello che hai salvato come 003358.
- Blocco: È possibile preimpostare un 003359 come componente del modello.
Seleziona il template o il blocco dall'elenco seguente. Utilizza il pulsante
per accedere a Dlubal Center, che fornisce una panoramica di tutti i template.
Griglia dell'edificio iniziale
Una griglia dell'edificio rende più facile l'inserimento del modello: I punti di intersezione di una griglia piana o spaziale costituita da linee rappresentano i punti di definizione per linee, aste e superfici.
Nell'elenco, puoi trovare quattro Tipi di preimpostazioni per la costruzione di griglie che è possibile modificare, se necessario, e utilizzare per l'input.
Clicca qui per commentare
Qui, è possibile inserire un testo per aggiungere un commento al modello. Questo commento appare anche nella relazione di calcolo.
