Estendi/taglia asta

RSTAB offre la possibilità di regolare la lunghezza di un'asta utilizzando una finestra di dialogo. Fare clic con il pulsante destro del mouse sull'asta per aprire il menu di scelta rapida dell'oggetto. Quindi, selezionare la funzione Estendi/Taglia asta. In questo modo, non solo è possibile regolare la lunghezza in generale, ma anche estendere l'asta a un altro oggetto.

È anche possibile accedere alle funzioni di modifica nel menu Strumenti utilizzando l'opzione Modifica aste → Estendi o Taglia aste.

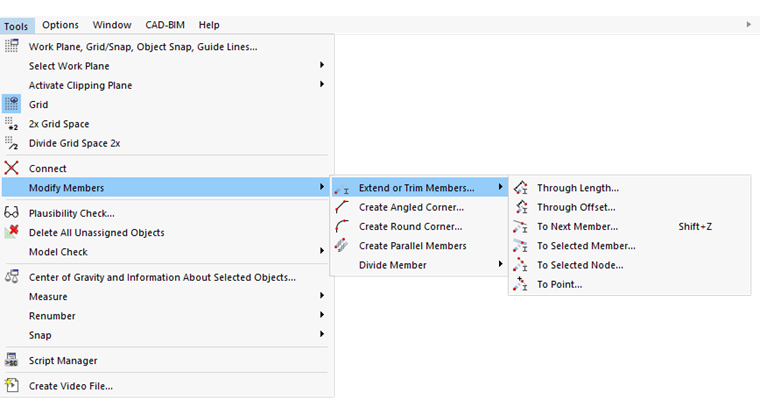

01 Funzioni di menu per estendere o tagliare le aste

In alternativa, è possibile utilizzare il pulsante elenco nella barra degli strumenti CAD (vedi immagine Strumenti di modellazione ).

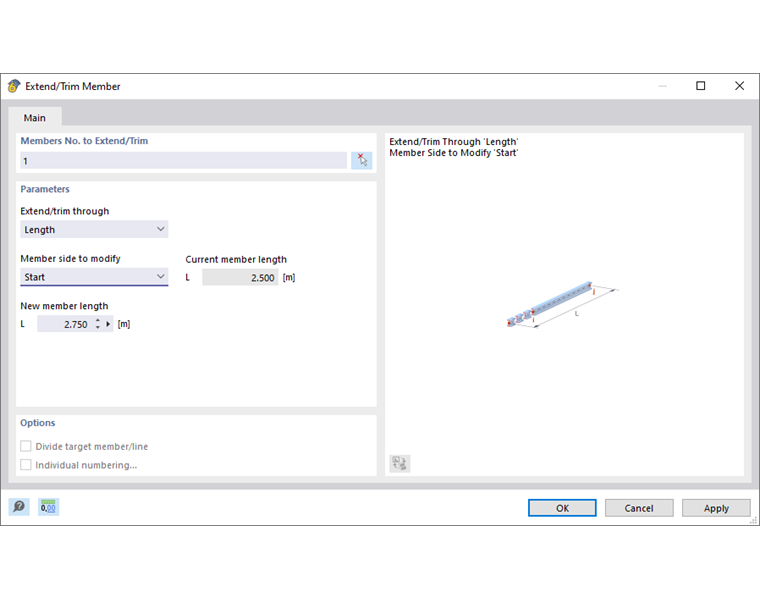

03 Finestra di dialogo Estendi/Ritaglia asta

Le seguenti opzioni sono disponibili nell'elenco 'Estendi/taglia fino a':

• Durata: Modifica la lunghezza totale dell'asta nella dimensione definita dall'utente.
• Offset: Estende un lato o entrambi i lati dell'asta della dimensione di offset Δ. Un valore negativo accorcia i lati.
• All'asta successiva: Risulta in un'estensione all'asta più vicina che si interseca con la linea retta dell'asta.
• All'asta selezionata: Estende l'asta alla perpendicolare ad un'altra asta il cui numero deve essere specificato o definito graficamente con il pulsante . Il punto perpendicolare sull'asta è definito dalla 'Distanza'.
• Al punto: Estende l'asta a qualsiasi punto le cui coordinate devono essere specificate o definite graficamente con il pulsante .
• Al nodo selezionato: Estende l'asta a un nodo il cui numero deve essere specificato o definito graficamente con il pulsante .

Le opzioni 'Al punto' e 'Al nodo selezionato' sono utili per estendere un'asta all'interno del piano che è attraversato dall'asta e dal punto o nodo.

Nell'elenco 'Lato asta da modificare', specificare la direzione in cui deve essere apportata la modifica della lunghezza:

• Entrambi: risulta in una regolazione su entrambi i lati. La lunghezza totale L è relativa al centro dell'asta, o l'asta è estesa su entrambi i lati dell'offset Δ - o fino alle due aste successive.
• Inizio: La lunghezza dell'asta viene regolata solo sul lato del nodo iniziale.
• Fine: La lunghezza dell'asta viene regolata solo sul lato del nodo finale.
