Questo capitolo spiega come stampare la grafica di più finestre e come utilizzare le viste selezionate per una stampa di massa.
Stampa di più finestre
Quando si utilizzano più finestre per la visualizzazione del modello, è possibile documentare le aree della finestra anche su una pagina. Attivare l'opzione Altro nella finestra di dialogo 'Relazione di calcolo', che è disponibile in questo caso sotto la voce 'Finestra da stampare' (1).

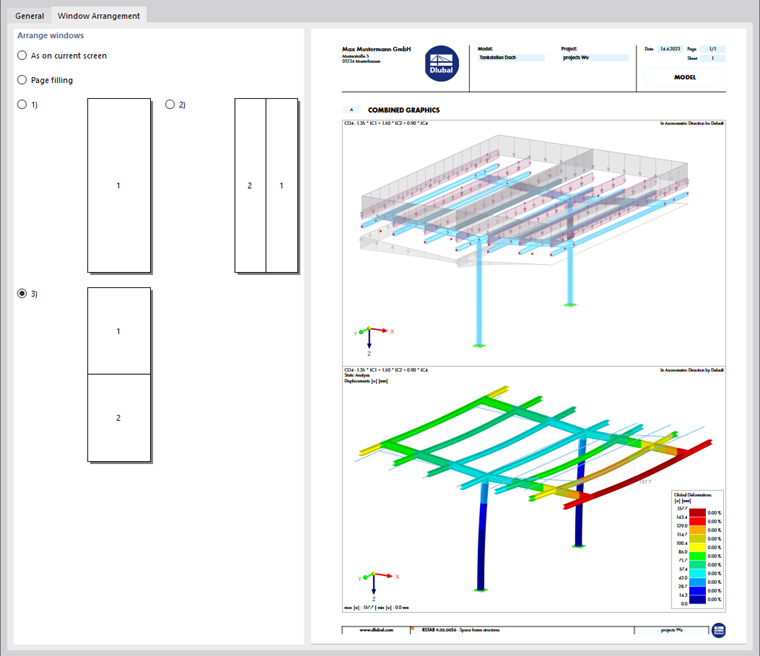

Passa alla scheda Disposizione delle finestre (2).
È possibile specificare come sono disposte le finestre sul foglio:
- Come sullo schermo corrente: Le finestre sono disposte nella pagina come sono rappresentate nella finestra di lavoro. Se si trovano una accanto all'altra nella finestra di lavoro, le immagini saranno più alte di quanto sono larghe quando stampate in formato verticale.
- Riempimento della pagina: Ogni finestra è stampata su una pagina.
- 1): Viene stampata solo la prima finestra (a sinistra o in cima alla finestra di lavoro).
- 2): Le finestre sono disposte una accanto all'altra.
- 3): Le finestre sono disposte una sotto l'altra.
Stampa multipla

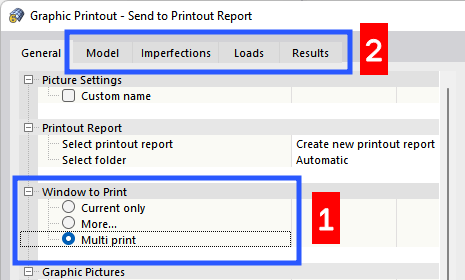

È possibile utilizzare la vista corrente per una stampa di massa al fine di generare grafica per carichi, forze interne e spostamenti generalizzati. Per fare ciò, attivare # extbookmark manual nella finestra di dialogo|image028475|finestra di dialogo Resoconto grafico# l'opzione Stampa multipla (1).
Ulteriori schede vengono aggiunte alla finestra di dialogo (2). Definisce quale grafica del modello, imperfezioni, carichi e risultati devono essere creati automaticamente (2).
Modello

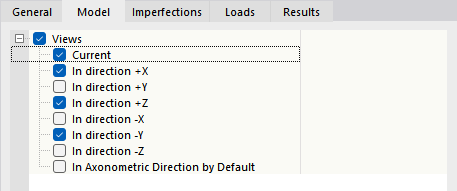

Oltre alla visualizzazione corrente, nella scheda 'Modello' sono disponibili sette viste standard. Spuntare la casella di controllo 'Viste' se si desidera selezionare una o più di queste viste per la stampa.
Imperfezione

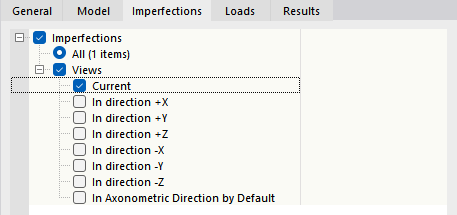

Seleziona la casella di controllo 'Imperfezioni' se si desidera che le viste dei casi di imperfezione {%/003364 ]] come stampe multiple. Se hai creato diversi casi di imperfezione, ma desideri stampare solo i casi selezionati, attiva l'opzione 'Seleziona'. Poi è possibile definire i casi di imperfezione in una nuova finestra di dialogo (per una descrizione, consulta Loads).
Oltre alla vista corrente, sono disponibili sette viste standard per la grafica di imperfezioni.
Carichi
Selezionare la casella di controllo 'Casi di carico/Combinazioni di carico' se si desidera che le immagini di carico dei casi di carico e Combinazioni di carico come stampe multiple.

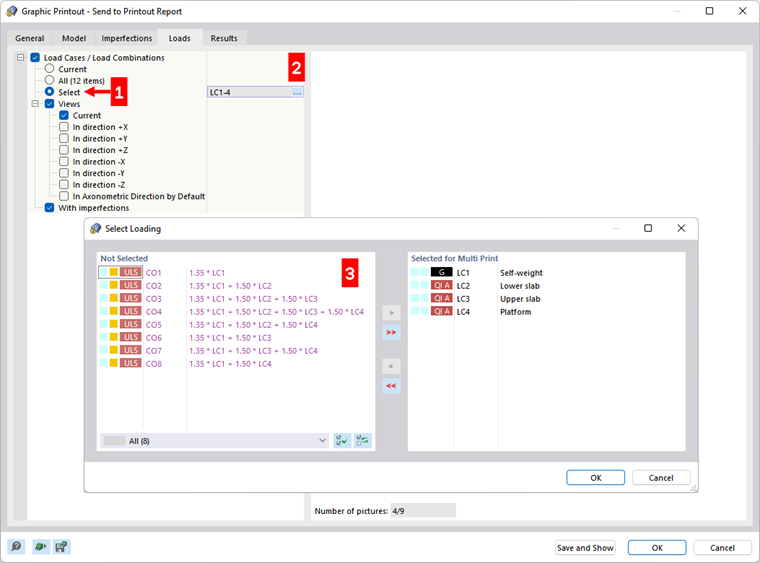

Se si desidera stampare solo determinati casi di carico, attivare l'opzione 'Seleziona' (1). Fare clic nel campo di immissione a destra con i numeri del caso di carico in modo che appaia il pulsante
(2). Fare clic su questo pulsante per aprire la finestra di dialogo 'Seleziona carico'. Lì puoi, come nel capitolo # extbookmark manual|casiTab|Nel capitolo Gestore relazione di calcolo#, è possibile definire i casi di carico e le combinazioni per la stampa multipla (3).
Oltre alla vista corrente, sono disponibili sette viste standard per la grafica dei carichi.
La casella di controllo 'Con imperfezioni' controlla se le imperfezioni sono mostrate nelle immagini di carico.
Risultati

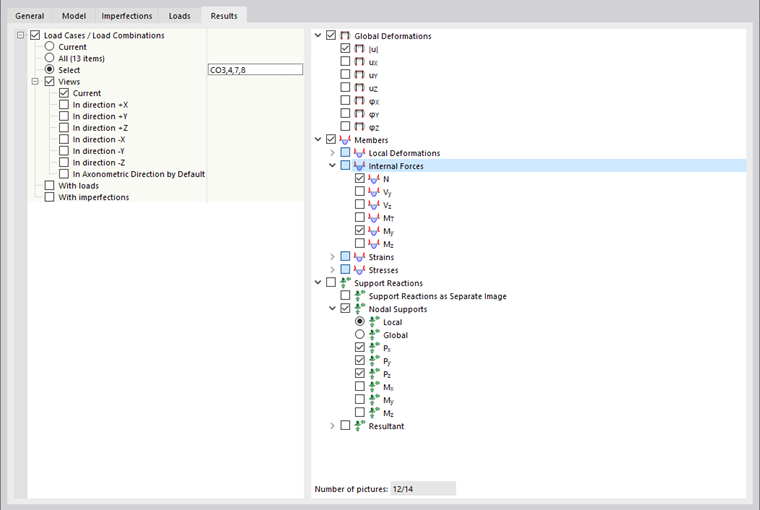

Selezionare la casella di controllo 'Casi di carico/Combinazioni di carico' se si desidera che i risultati dei casi di carico e Combinazioni di carico come stampe multiple. Se si desidera stampare i risultati di determinati carichi, attivare l'opzione 'Seleziona'. Poi è possibile definire i casi o le combinazioni di carico in una nuova finestra di dialogo (per una descrizione, consulta Carichi).
Nella struttura ad albero delle directory sulla destra, definire i risultati che si desidera stampare come grafico. Se si seleziona una casella di controllo, l'immagine corrispondente viene preparata per i casi e le combinazioni di carico selezionati nelle viste attivate.
Oltre alla vista corrente, sono disponibili sette viste standard per la grafica dei risultati.
Le caselle di controllo 'Con carichi' e 'Con imperfezioni' controllano se le immagini del carico e le imperfezioni sono mostrate nel grafico dei risultati.

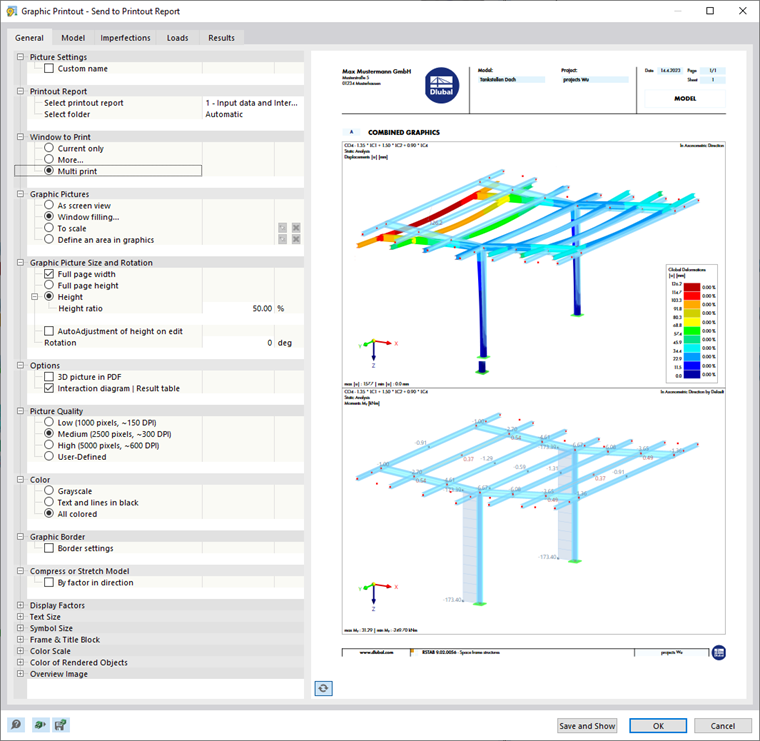

Nella scheda 'Generale', è possibile controllare l'anteprima della stampa multipla.
