Tipi di svincolo nodale

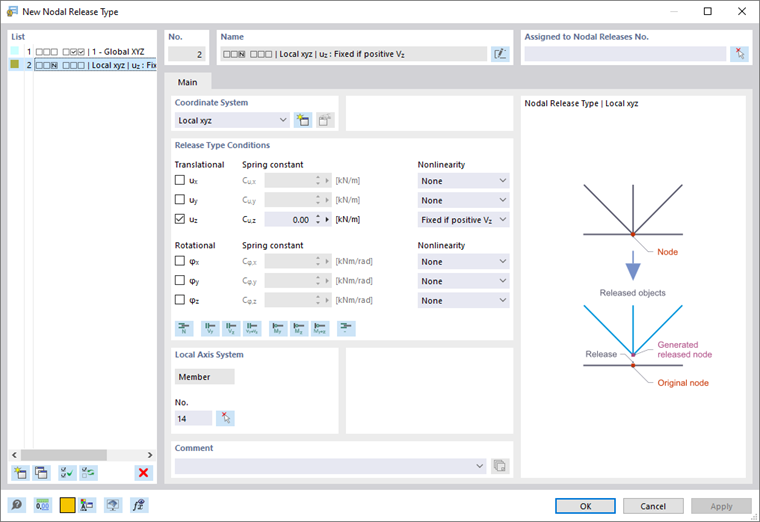

Per ogni nodo svincolo , è necessario specificare le proprietà che controllano il trasferimento degli spostamenti generalizzati (e quindi delle forze interne) tra il nodo originale e la sua copia. Questo tipo di svincolo nodale descrive le proprietà del vincolo interno sull'asta invisibile tra i due nodi.

sistema di coordinate

Lo svincolo degli spostamenti e delle rotazioni può essere relativo ad uno dei seguenti sistemi di assi:

  • Sistema di assi locale di aste o linee x,y,z
  • Sistema globale di coordinate X,Y,Z
  • Sistema di assi definito dall'utente U,V,W

Se si utilizza un sistema di assi locale dell'asta, inserire il numero dell'oggetto corrispondente nella sezione local-cs Sistema di assi locali .

Suggerimento

È possibile visualizzare e nascondere gli assi locali dell'asta utilizzando il menu di scelta rapida di un'asta.

Condizioni del tipo di svincolo

Le condizioni del tipo di svincolo sono divise in gradi di libertà 'Traslazionale' e 'Rotazionale'. Le prime descrivono gli spostamenti in direzione dell'asse locale o globale; questi ultimi descrivono le rotazioni intorno a questi assi.

Per definire uno svincolo, selezionare la casella di controllo per l'asse corrispondente. Il segno di spunta indica che è possibile lo spostamento o la rotazione di un oggetto' nella direzione corrispondente. Quindi, la costante della molla traslazionale o rotazionale è impostata su zero. È possibile modificare la 'Costante della molla' in qualsiasi momento per modellare un vincolo elastico. Inserire le rigidezze della molla come valori di progetto.

Informazione

Costanti a molla estremamente grandi o piccole possono portare a problemi numerici. Al suo posto, utilizzare un collegamento rigido (nessun segno di controllo) o uno svincolo (segno di controllo).

Nella colonna 'Non-linearità', è possibile controllare in modo specifico lo svincolo per ogni componente di deformazione. Le voci corrispondenti sono disponibili per la selezione nell'elenco delle non linearità a seconda del grado di libertà.

Le non linearità sono descritte nel capitolo # extbookmark manuale|rottura|Capitolo Vincoli interni delle aste#.

Sistema di assi locale

Questa sezione di dialogo viene visualizzata se lo svincolo si riferisce a un sistema di coordinate locale. Inserire il numero dell'asta da utilizzare come riferimento. È possibile utilizzare il pulsante Seleziona Individualmente anche per definire graficamente l'asta.

Informazione

L'asta non deve essere utilizzata come oggetto condiviso in uno svincolo nodale.
