Controllo grafico

Mouse

Le funzioni del mouse corrispondono agli standard di Windows: se si clicca su un oggetto di struttura o di carico con il pulsante sinistro del mouse, lo si seleziona. Facendo doppio clic, si accede alla finestra di dialogo di modifica dell'oggetto. Questa funzionalità può essere utilizzata non solo per gli oggetti grafici nella finestra di lavoro, ma anche per le voci degli oggetti nel navigatore.

Tenendo premuto il tasto Ctrl, è possibile selezionare più oggetti facendo clic su di essi uno dopo l'altro. Il cursore del mouse mostrerà un simbolo più. Con il tasto Shift premuto, invece, è possibile rimuovere un oggetto dalla selezione. Di conseguenza, apparirà un simbolo meno sul cursore del mouse.

Facendo un clic destro su un oggetto con il pulsante destro del mouse, si attiva il suo menu contestuale. Questo offre comandi e funzioni relative all'oggetto (vedi immagine Menu contestuale di un nodo ). I menu contestuali non sono disponibili solo nella grafica, ma anche nel navigatore e nelle tabelle. Inoltre, è possibile creare una finestra di zoom con il pulsante destro del mouse premuto, per ingrandire una determinata area (equivalente allo 'zoom con finestra' di RSTAB 8).

Facendo scorrere la rotella del mouse, è possibile ingrandire o ridurre il modello visualizzato. La posizione corrente del cursore del mouse funge da centro dell'area di zoom. Questo funziona anche con il touchpad, distanziando o avvicinando due dita o muovendo due dita parallele verso l'alto o il basso.

Con la rotella del mouse premuta, è possibile spostare la visualizzazione del modello. Se si tiene premuto anche il tasto Ctrl, è possibile ruotare la vista. La rotazione è possibile anche con la rotella del mouse e il pulsante destro del mouse premuti.

ViewCube

In alto a destra nell'area di lavoro, si vede un cubo, il cosiddetto ViewCube. Facendo clic sul cubo o ruotandolo (tenendo premuto il pulsante sinistro del mouse e muovendo il cursore del mouse), è possibile controllare la vista.

Pulsanti per le viste

Le funzioni nel menu Vista → Seleziona vista e i pulsanti assegnati nella barra degli strumenti consentono di passare rapidamente tra le viste standard.

Pulsanti per la visualizzazione

I pulsanti sono configurati con le seguenti funzioni:

Pulsante	Funzione
	Annulla lo zoom e mostra l'intero modello
	Visualizza il modello in vista assonometrica
	Visualizza il modello dall'angolo di visione personalizzato Punto di vista
	Visualizza il modello in vista prospettica
	Visualizza la vista del modello in direzione X
	Visualizza la vista del modello nella direzione opposta all'asse Y
	Visualizza la vista del modello in direzione Z
	Visualizza la vista del modello nella direzione opposta all'asse X

Scorciatoie da tastiera

È possibile controllare la grafica anche tramite la tastiera. I comandi rapidi sono memorizzati nel dialogo 'Personalizza', che può essere richiamato dal menu Vista → Personalizza menù e barre degli strumenti. Selezionare lì la categoria Vista.

Collegamento per controllare l'area grafica

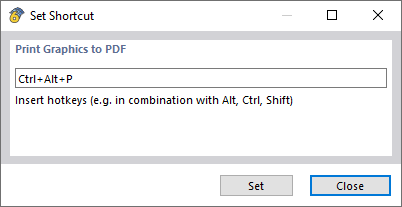

Per assegnare una scorciatoia, fare doppio clic sul comando. Nel dialogo 'Definisci scorciatoia', è possibile quindi assegnare la combinazione di tasti.

Tastenkürzel festlegen

Il pulsante consente di ripristinare le scorciatoie da tastiera predefinite.

Rendering

Esistono vari modi per rappresentare graficamente il modello. Tramite il pulsante dell'elenco, è possibile passare rapidamente tra tre tipi di visualizzazione fondamentali.

Selezione del modello di visualizzazione

Le funzioni dei pulsanti sono le seguenti:

Pulsante	Funzione
	Rappresenta un modello lineare delle sezioni trasversali delle aste
	Rappresenta il modello renderizzato in vista trasparente con sezioni trasversali delle aste
	Rappresenta il modello renderizzato come modello solido con sezioni riempite, in cui non è possibile "afferrare" per la selezione
