vincoli interni delle aste

Un vincolo interno dell'asta limita le forze interne e i momenti che vengono trasferiti da un'asta all'altra. Gelenke können nur an den Stabenden angeordnet werden, nicht an Stellen entlang des Stabes.

Alcuni tipi di aste sono già provviste di vincoli interni. Ein Fachwerkstab beispielsweise überträgt keine Momente, ein Seilstab weder Momente noch Querkräfte. Solchen Stabtypen können Sie keine Gelenke zuweisen. Die Eingabe ist gesperrt.

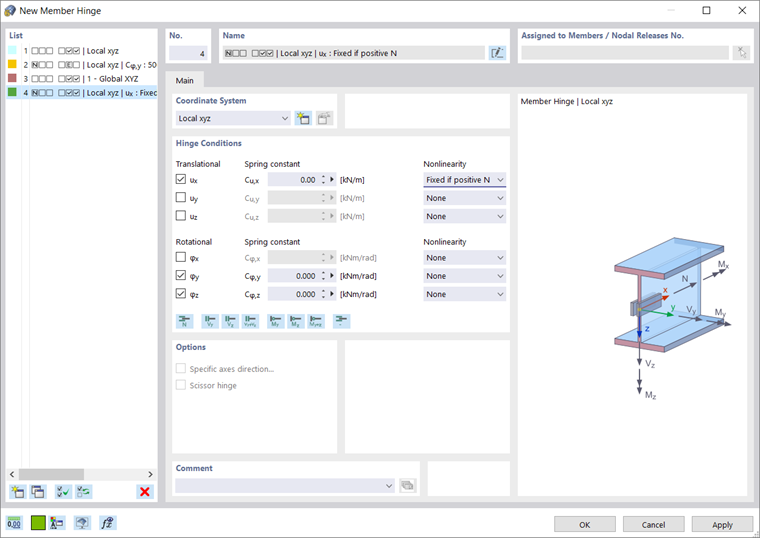

Principale

La scheda Principale gestisce i parametri base del vincolo interno.

Sistema di coordinate

Ein Stabendgelenk kann auf eines der folgenden Achsensysteme bezogen werden:

  • Sistema assiale locale x,y,z dell'asta
  • Globales Koordinatensystem X,Y,Z (optional als Scherengelenk)
  • Benutzerdefiniertes Achsensystem U,V,W

Im Regelfall sind die Gelenke auf das lokale Stabachsensystem bezogen. Scherengelenke (siehe Bild Stabkreuzung) sind jedoch nur im globalen oder einem benutzerdefinierten Achsensystem möglich.

Suggerimento

Sie können die lokalen Stabachsen über das Kontextmenü eines Stabes ein- und ausblenden.

Condizioni del vincolo interno

Die Gelenkbedingungen sind in 'Translatorische' und 'Rotatorische' Freiheitsgrade unterteilt. Erstere beschreiben die Verschiebungen in Richtung der lokalen oder globalen Achsen, letztere die Verdrehungen um diese Achsen.

Per definire un vincolo interno, selezionare la casella di controllo per il rispettivo asse. Das Häkchen symbolisiert, dass die Verschiebung oder Verdrehung des Stabes in oder um die entsprechende Richtung möglich ist. La costante della molla traslazionale o rotazionale viene quindi impostata su zero. Sie können die 'Federkonstante' jederzeit anpassen, um ein elastisches Gelenk zu modellieren. Geben Sie die Federsteifigkeiten als Design-Werte ein.

Informazione

Extrem große oder kleine Federkonstanten können zu numerischen Problemen führen. Verwenden Sie stattdessen eine starre Verbindung (kein Häkchen) oder ein Gelenk (Häkchen).

In der Spalte 'Nichtlinearität' können Sie die Übertragung der Schnittgrößen für jede Komponente gezielt steuern. Je nach Freiheitsgrad stehen in der Liste der Nichtlinearitäten passende Einträge zur Auswahl.

Fest, falls Schnittgröße negativ bzw. positiv

Damit können Sie auf einfache Weise steuern, ob am Stabende nur positive bzw. negative Kräfte oder Momente übertragen werden. Ein ux-Gelenk mit der Nichtlinearität 'Fest, falls N positiv' beispielsweise bewirkt, dass am Stabende Zugkräfte (positiv), aber keine Druckkräfte (negativ) übertragen werden. Bei negativen Normalkräften ist somit ein Gelenk wirksam.

Bei einem lokalen Koordinatensystem sind die Schnittgrößen auf das lokale xyz-Stabachsensystem bezogen.

Wenn Sie eine andere Nichtlinearität auswählen, können Sie die Parameter in den Registern Teilweise Wirkung, Diagramm, Reibung oder Gerüstdiagramm definieren.

Opzioni

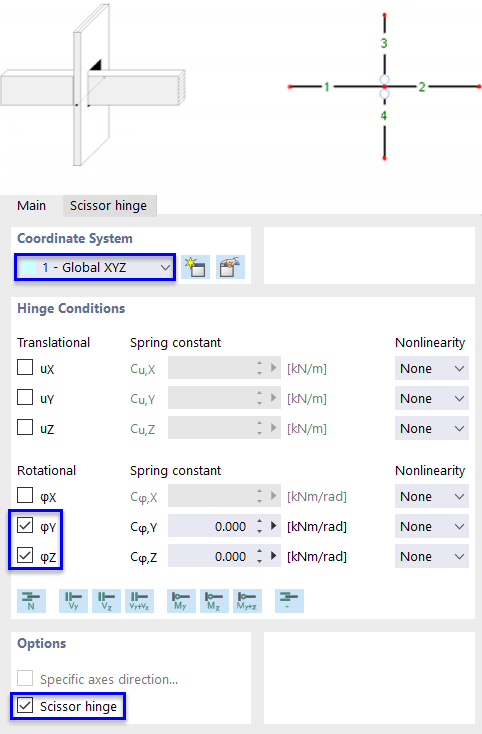

Das 'Scherengelenk' steht im globalen oder benutzerdefinierten Koordinatensystem zur Verfügung. Damit können Sie die Kreuzung durchlaufender Stäbe modellieren.

Esempio

An einem Knoten schließen vier Stäbe an. Die Stäbe übertragen Momente in ihrer "Durchlaufrichtung", nicht aber auf das andere Stabpaar. Solo le forze assiali e di taglio sono trasferite nel nodo.

Weisen Sie das Gelenk entweder den Stäben 3 und 4 oder den Stäben 1 und 2 zu. Das andere kreuzende Stabpaar erhält kein Gelenk.

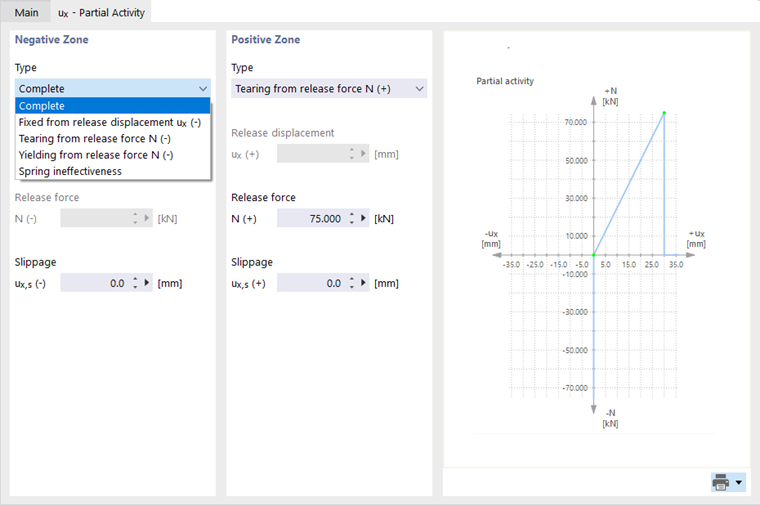

Attività parziale

Die Teilweise Wirkung einer Gelenkkomponente ist als nichtlineare Eigenschaft des Stabendgelenks verfügbar (siehe Bild Gelenknichtlinearität auswählen).

Legen Sie die Wirkung des Gelenks für den 'Negativen Bereich' sowie für den 'Positiven Bereich' fest. In der 'Typ'-Liste stehen verschiedene Kriterien für die Wirksamkeit des Gelenks zur Auswahl.

  • Vollständig: Die Verschiebung oder Verdrehung ist durch das Gelenk in vollem Umfang möglich.
  • Fest ab Freigabe-Verschiebung/Freigabe-Verdrehung: Das Gelenk wirkt nur bis zu einer bestimmten Verschiebung oder Verdrehung. Bei einer Überschreitung wird eine feste Verbindung bzw. Einspannung wirksam.
  • Reißen ab Freigabe-Kraft/Freigabe-Moment: Das Gelenk wirkt nur bis zu einer bestimmten Kraft bzw. einem bestimmten Moment. Bei einer Überschreitung fällt das Gelenk aus und überträgt die Schnittgröße nicht mehr.
  • Fließen ab Freigabe-Kraft/Freigabe-Moment: Das Gelenk wirkt nur bis zu einer bestimmten Kraft bzw. einem bestimmten Moment. Bei einer Überschreitung erhöhen sich die Dehnungen, jedoch nicht mehr die Schnittgröße.
  • Federausfall: Bei einem Gelenk mit Federsteifigkeit ist die Komponente des Gelenks nicht wirksam.

Die meisten Gelenktypen sind mit einem 'Schlupf' kombinierbar, wodurch das Gelenk erst nach einer bestimmten Verschiebung oder Verdrehung wirksam wird.

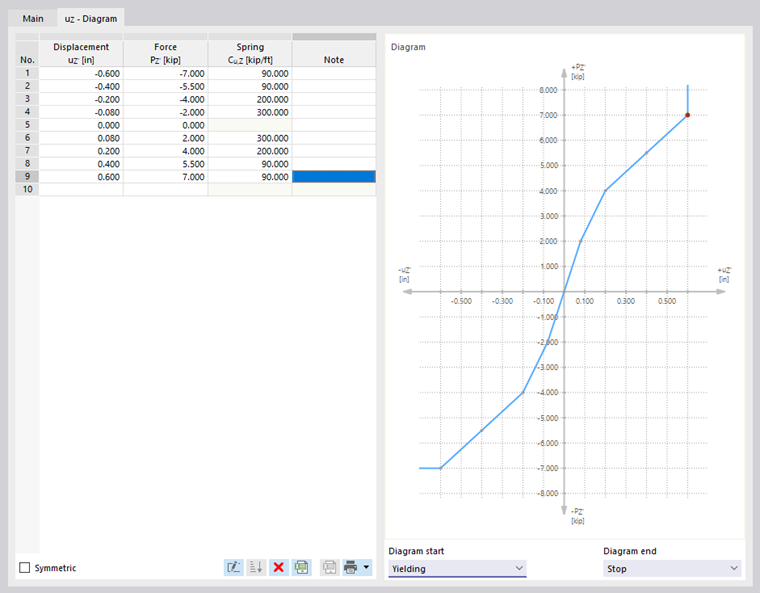

Grafico

Das Diagramm einer Gelenkkomponente ist als nichtlineare Eigenschaft des Gelenks verfügbar (siehe Bild Gelenknichtlinearität auswählen).

Informazione

Wenn das Gelenk unterschiedliche Eigenschaften im negativen und positiven Bereich aufweist, deaktivieren Sie das Kontrollfeld Symmetrisch.

Legen Sie in der Spalte 'Verschiebung' bzw. 'Drehung' die Anzahl der Definitionspunkte des Arbeitsdiagramms mit den entsprechenden Werten fest. In der Spalte 'Kraft' bzw. 'Moment' können Sie dann die Abszissenwerte der Verschiebungen bzw. Drehungen mit den Gelenkkräften bzw. -momenten zuweisen.

Informazione

Falls die Reihenfolge der Definitionspunkte nicht korrekt ist, können Sie die Einträge mit der Schaltfläche Fascicola aufsteigend sortieren.

Für den 'Diagrammbeginn' und das 'Diagrammende' stehen folgende Kriterien zur Auswahl:

  • Reißen: Das Gelenk wirkt nur bis zum Maximalwert der Kraft bzw. des Moments. Bei einer Überschreitung stellt sich die volle Gelenkwirkung ein. Es wird keine Schnittgröße mehr übertragen.
  • Snervamento: Das Gelenk ist nur bis zum Maximalwert der Kraft bzw. des Moments wirksam. Bei einer Überschreitung erhöhen sich die Dehnungen, jedoch nicht mehr die Schnittgrößen.
  • Kontinuierlich: Jenseits des Definitionsbereichs wird die Federkonstante des letzten Schritts angesetzt.
  • Anschlag: Die zulässige Verformung wird auf den Maximalwert der Verschiebung bzw. Verdrehung beschränkt. Bei einer Überschreitung wird die Gelenkwirkung aufgehoben und eine feste Verbindung bzw. Einspannung wirksam.

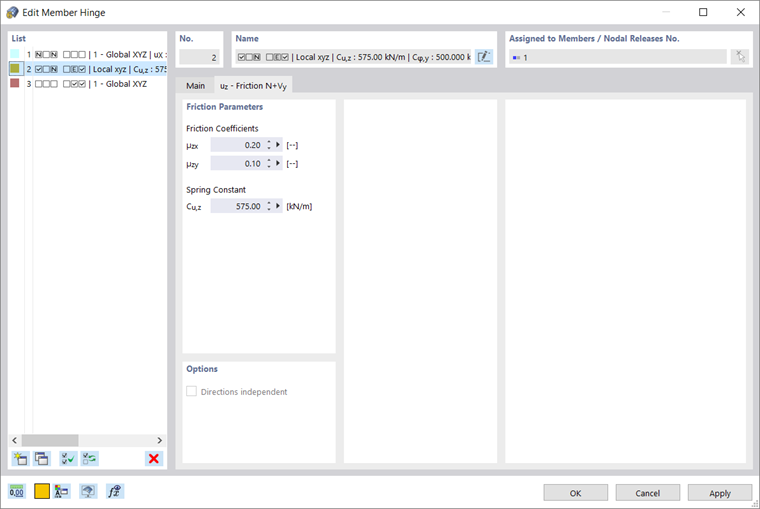

attrito

In der Liste 'Nichtlinearität' stehen vier Möglichkeiten zur Auswahl, um die Reibung eines translatorischen Gelenks in Abhängigkeit von einer anderen Gelenkkomponente zu definieren (siehe Bild Gelenknichtlinearität auswählen).

Die übertragenen Gelenkkräfte werden in Beziehung gesetzt zu den Normal- oder Querkräften, die in eine andere Richtung wirken. Je nach Auswahl im Register 'Basis' ist die Reibung abhängig von nur einer oder von zwei Schnittgrößen. Es besteht folgender Zusammenhang zwischen Gelenk-Reibungskraft und Normalkraft bzw. Querkraft:

Plastico

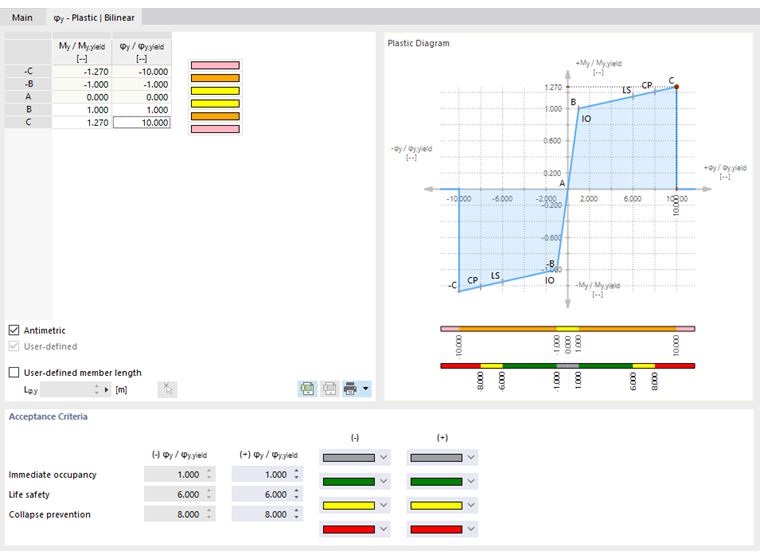

Plastische Gelenkeigenschaften sind wichtig für Pushover-Analysen. Bei der Option Plastisch einer nichtlinear wirkenden Gelenkkomponente stehen vier Möglichkeiten zur Auswahl (siehe Bild Gelenknichtlinearität auswählen):

  • Bilineare
  • Grafico
  • FEMA 356 | Incastrato
  • FEMA 356 | Elastico

Informazione

Für ein Torsionsgelenk φX ist keine plastische Gelenkdefinition möglich.

Informazione

Wenn das Gelenk unterschiedliche Eigenschaften im negativen und positiven Bereich aufweist, deaktivieren Sie das Kontrollfeld Antimetrisch.

Legen Sie in den Spalten '"Schnittgröße" / "Schnittgröße"fließ' und 'δ / δfließ' bzw. 'φ / φfließ' die Kennwerte der plastischen Bereiche fest. Bei einem Wert für My / My,fließ von beispielsweise 1.27 beginnt der Querschnitt ab einer Überschreitung des plastischen Moments zu fließen. Werden 127 % der plastischen Tragfähigkeit überschritten, fällt der Stab aus.

Die plastischen Grenzschnittgrößen werden automatisch aus den Querschnittseigenschaften des Stabes ermittelt.

Die Stablänge wirkt sich auf die Steifigkeitsberechnung des plastischen Gelenks aus. Sie wird im Regelfall automatisch aus den Längen der Stäbe erkannt, denen das Gelenk zugewiesen ist. Falls erforderlich, können Sie für das Gelenk eine 'Benutzerdefinierte Stablänge' angeben.

Criteri di accettazione

Im unteren Abschnitt können Sie die Grenzwerte der Fließkriterien festlegen, die für die Sicherheit des Gebäudes gelten sollen. Diese sind beispielsweise für Stahlbauteile in der Tabelle 5-5 der ASCE-Norm FEMA 356 [1] geregelt. So ist bei einem Wert für φ / φfließ von 6.000 der kritische Wert für die 'Sicherheit von Leben' erreicht, sobald die plastischen Verformungen sechsmal größer werden als diejenigen, die sich beim Erreichen der Fließgrenze einstellen.

Die Bereiche der Akzeptanzkriterien werden auch im Diagramm dargestellt.

Bei einer der beiden plastischen FEMA-Optionen sind die Akzeptanzkriterien nach den Vorgaben der US-Norm voreingestellt. Sie können diese bei Bedarf anpassen, wenn Sie das Kontrollfeld 'Benutzerdefiniert' anhaken.

Legen Sie in der Liste den 'Komponententyp' fest. Die Akzeptanzkriterien für primäre und sekundäre Komponenten sind in [1] Tabelle 5-5 geregelt.

Im Fachbeitrag Plastische Gelenke in RFEM 6 ist beschrieben, wie Sie ein plastisches Gelenk für eine Pushover-Analyse verwenden können.

Suggerimento

Die Akzeptanzkriterien werden auch bei den Stabschnittgrößen farbig dargestellt (siehe Bild Ausnutzungen der lokalen plastischen Verformungen ). So können Sie schnell überprüfen, in welchem plastischen Bereich die Ergebnisse liegen.

Ponteggio - Diagramma

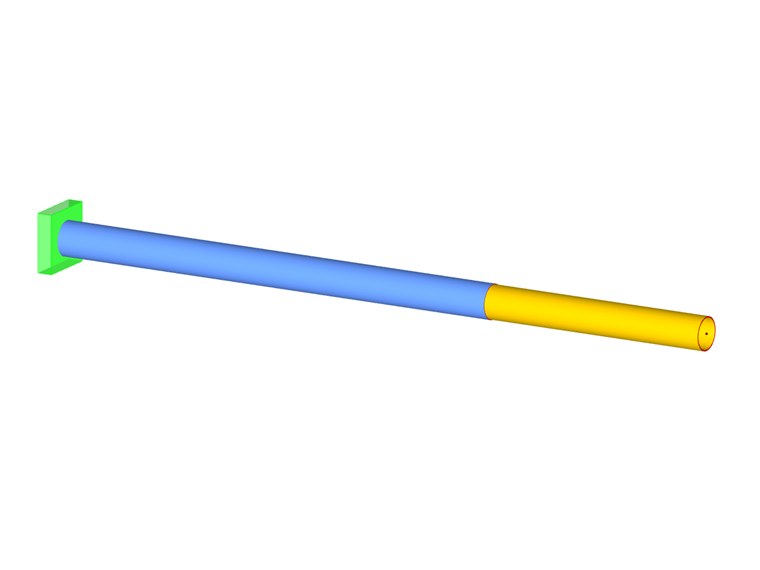

Das Gerüstdiagramm einer Gelenkkomponente ist als nichtlineare Eigenschaft des Gelenks verfügbar (siehe Bild Gelenknichtlinearität auswählen). Damit können Sie die mechanische Wirkung eines gesteckten Rohrstoßes mit innerem Rohrstummel zwischen zwei Stäben abbilden. Il modello equivalente trasferisce il momento flettente tramite il tubo esterno sovrapressato e dopo il bloccaggio positivo anche tramite il mozzo interno, a seconda dello stato di compressione all'estremità dell'asta.

Sie können die Gelenkeigenschaften in den Registern 'Gerüstdiagram | Innenrohr' und 'Gerüstdiagram | Außenrohr' getrennt beschreiben.

Informazione

Beim Nichtlinearitätstyp 'Gerüst | Nφyφz' ist die die translatorische Komponente ux mit den rotatorischen Komponenten φy und φz gekoppelt.

Zur Definition der Parameter stehen die im Abschnitt Diagramm vorgestellten Möglichkeiten zur Verfügung.


Bibliografia
  1. FEMA 356: Prenorma e commento per il risanamento sismico degli edifici. (2000). Agenzia federale per la gestione delle emergenze, Washington DC
