Usztywnienia poprzeczne pręta można uwzględnić przy weryfikacji nośności ścinanej blach środników, aby ograniczyć panele wyboczeniowe. Nie przeprowadza się dalszych analiz, na przykład związanych z wprowadzeniem skoncentrowanych obciążeń do usztywnienia.
Przypisany do pręta / zestawu prętów

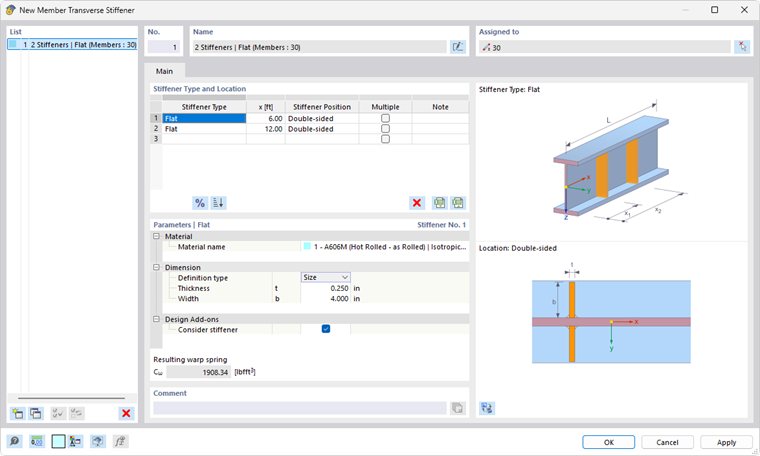

Usztywnienia poprzeczne pręta są zorganizowane jako Typen für Stäbe. Przypisanie usztywnień poprzecznych do jednego lub kilku prętów może być dokonane za pomocą okna edycji pręta, selekcji w dialogu usztywnień poprzecznych pręta lub za pomocą tabeli wprowadzania (zobacz Rozdział Stahlbemessung).
Usztywnienia poprzeczne pręta mogą być również przypisane do zestawu prętów. Pozycja typu usztywnienia odnosi się wtedy do długości całego zestawu prętów.
Typ i położenie usztywnienia
W tabeli definiujesz usztywnienia obecne w pręcie z ich pozycjami x. Przyciskiem
można przełączać się między absolutnym a względnym wprowadzaniem odległości, a przyciskiem
można sortować listę według pozycji x.

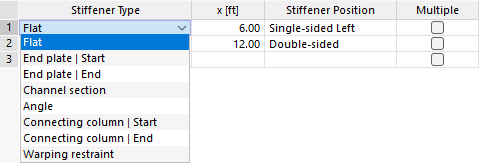

W liście dostępne są różne typy usztywnień.
Typy takie jak płaskie usztywnienia lub kątowniki wymagają ustalenia 'położenia usztywnień': z lewej, z prawej lub po obu stronach. Strona lewa jest uznawana jako ta znajdująca się w kierunku ujemnym osi y pręta.

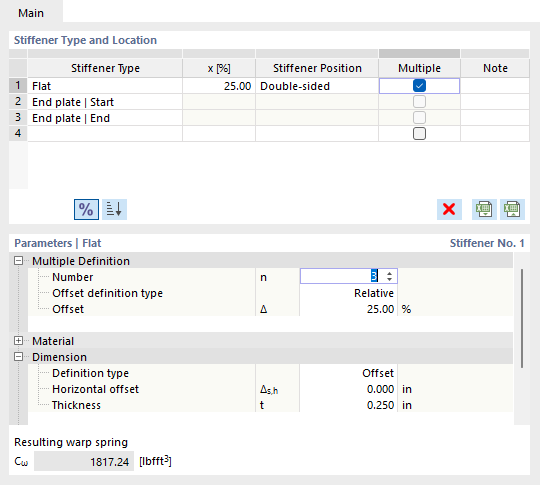

Jeżeli pręt posiada kilka usztywnień tego samego typu, zaznacz pole kontrolne 'Wielokrotne'. W sekcji 'Parametry' można następnie określić liczbę i przesunięcie (odległość) usztywnień.

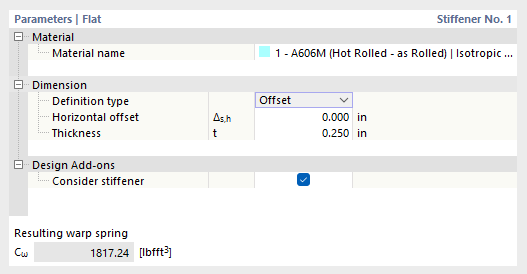

Parametry
W dolnej części dialogu definiujesz podstawowe właściwości usztywnienia. Parametry dotyczą wpisu, który jest wybrany w tabeli Typ und Lage der Steife. Zazwyczaj wymagane są informacje dotyczące materiału i wymiarów usztywnienia.
Za pomocą typu definicji 'Przesunięcie' można określić szerokość usztywnienia w odniesieniu do konturu przekroju: poziome przesunięcie Δs,h = 0 oznacza, że usztywnienie przylega równo do zewnętrznych krawędzi. Jeśli w liście zmienisz opcję na 'Rozmiar', można również bezpośrednio podać szerokość b.
Aby usztywnienie było uwzględniane w obliczeniach stalowych, pole kontrolne Uwzględnij usztywnienie w kategorii 'Dodatki obliczeniowe' musi być włączone. Ta opcja - zależnie od normy obliczeniowej - nie jest dostępna dla wszystkich typów usztywnień. W przypadku może być konieczna ocena co do odkształcalności usztywnienia.
Wynikowy usztywniony zgniot
Jeżeli dodatek Zginanie torsyjne (7 stopni swobody) jest aktywowany, usztywnienia poprzeczne pręta są wykorzystywane do definiowania usztywnień przy obliczaniu prętów z siedmioma stopniami swobody. Więcej informacji na ten temat można znaleźć w Rozdziale Stabquersteifen Podręcznika Dodatkowego.
Przy użyciu usztywnień poprzecznych pręta do obliczeń stalowych, wyświetlana sztywność zginania skrętnego służy jedynie jako informacja. Nie następuje automatyczne przepisanie do wprowadzania podpór węzłowych w dialogach Knicklängen lub Randbedingungen.
