Especificações de dimensionamento

Configurações de dimensionamento

No separador Configurações de dimensionamento , pode atribuir as configurações para o dimensionamento no estado limite último e estado limite de utilização para a barra, conjunto de barras ou representantes.

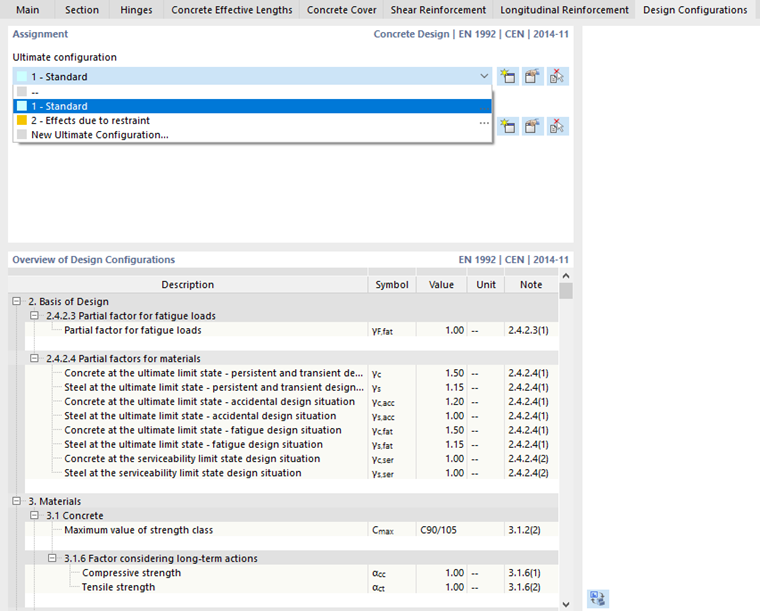

Atribuição

A primeira das configurações de dimensionamento definidas está predefinida como a 'configuração do estado limite último' e ' configuração do estado limite de utilização '. Se já definiu outras configurações, pode selecionar a entrada correspondente a partir da lista.

Pode criar uma nova configuração com o botão Novo ou através da entrada na lista. O botão Editar permite editar a configuração selecionada. Pode utilizar o botão Selecionar graficamente comprimentos efetivos para adotar graficamente a configuração de outra barra.

Informação

Se a opção 'Configuração de utilização' estiver em falta, deve verificar se a opção # extbookmark manual|image027439|Configurações globais # o estado limite de utilização é verificado como ' Configuração a ser calculada '. As configurações só podem ser atribuídas a estados limites ativados!

Vista geral de configuração para dimensionamento

Esta seção especifica os fatores e os valores mínimos e máximos que se aplicam ao dimensionamento em conformidade com a norma no estado limite último e estado limite de utilização (ver também capítulo parâmetros da norma ).
