Este manual descreve o add-on 'Dimensionamento de Concreto' para os programas RFEM 6 e RSTAB 9. Como a entrada e as funções do dimensionamento de concreto armado são idênticas em ambos os programas, a descrição do add-on é feita apenas para o RFEM. As explicações também são válidas para o dimensionamento de barras de concreto no RSTAB. O dimensionamento de superfícies, barras de resultados e nervuras, assim como o punçoamento, estão disponíveis apenas no RFEM.

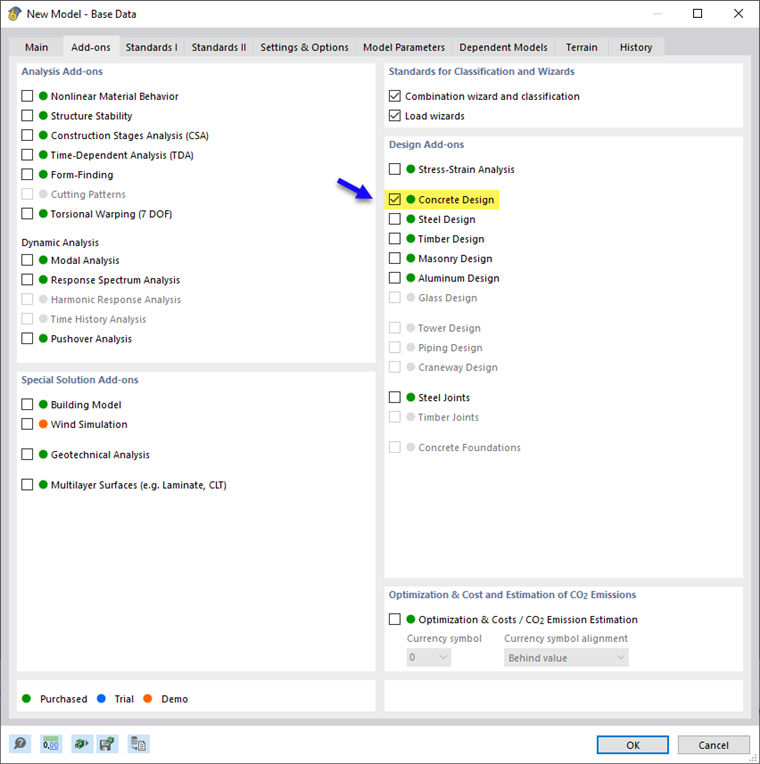

Você pode ativar ou desativar o uso do add-on de dimensionamento na aba Add-Ons das 'Configurações Básicas do Modelo'.
Um ponto verde antes do nome do add-on indica que você possui uma licença. Um ponto laranja ou azul indica que você pode usar o add-on apenas como uma versão demo ou de teste, e o escopo de funcionalidades é limitado.

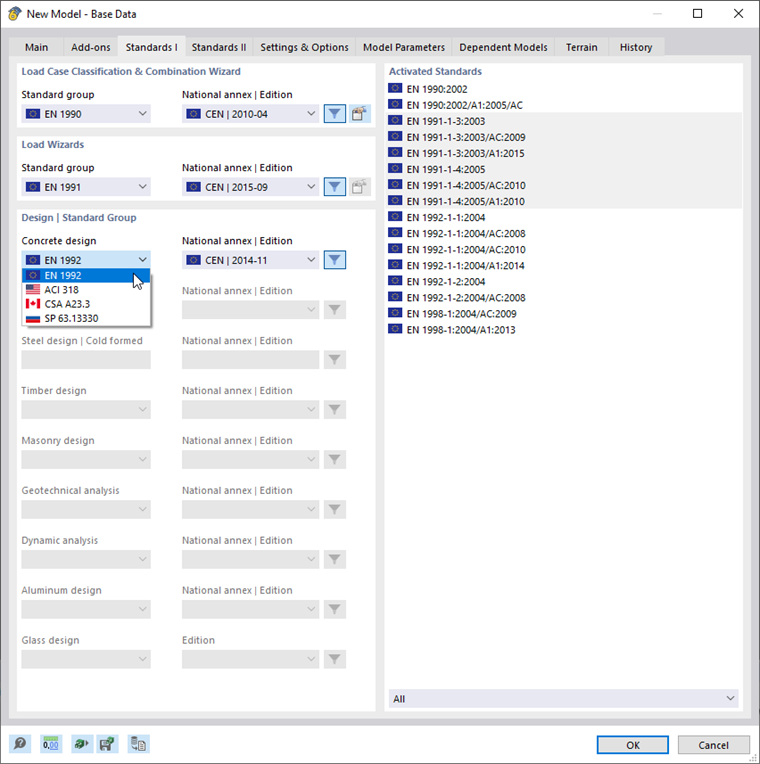

Na aba Normas I das configurações básicas, você pode selecionar a norma que será utilizada para o dimensionamento de concreto (veja também o capítulo Normas I do manual do RFEM). Os diálogos de entrada para o dimensionamento de concreto serão ajustados automaticamente de acordo com essa norma.
As normas de dimensionamento atualmente disponíveis e um resumo do escopo de funcionalidades podem ser encontrados na descrição do produto de dimensionamento de concreto.
Quando você ativa o add-on de dimensionamento e define a norma, a interface do usuário é ampliada com novas entradas no navegador, nas tabelas e nos diálogos. Assim, os parâmetros de dimensionamento de concreto são totalmente integrados à interface dos programas RFEM ou RSTAB.
